NVIDIA MFP7E10-N030 30미터 멀티모드 MPO-12/APC 광섬유 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N030 (980-9I557-00N030) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델: | MFP7E10-N030 | 길이: | 30 Ｍ |
|---|---|---|---|
| 섬유 종류: | 멀티 모드 OM4 | 커넥터: | MPO-12/APC (여성) |
| 삽입 손실: | ≤ 0.362 dB | 반사 손실: | ≥ 35dB |
| 강조하다: | NVIDIA 멀티모드 MPO-12 광섬유 케이블,30미터 MPO-12 APC 광섬유 케이블,NVIDIA 30미터 멀티모드 광섬유 케이블 |
||
제품 설명

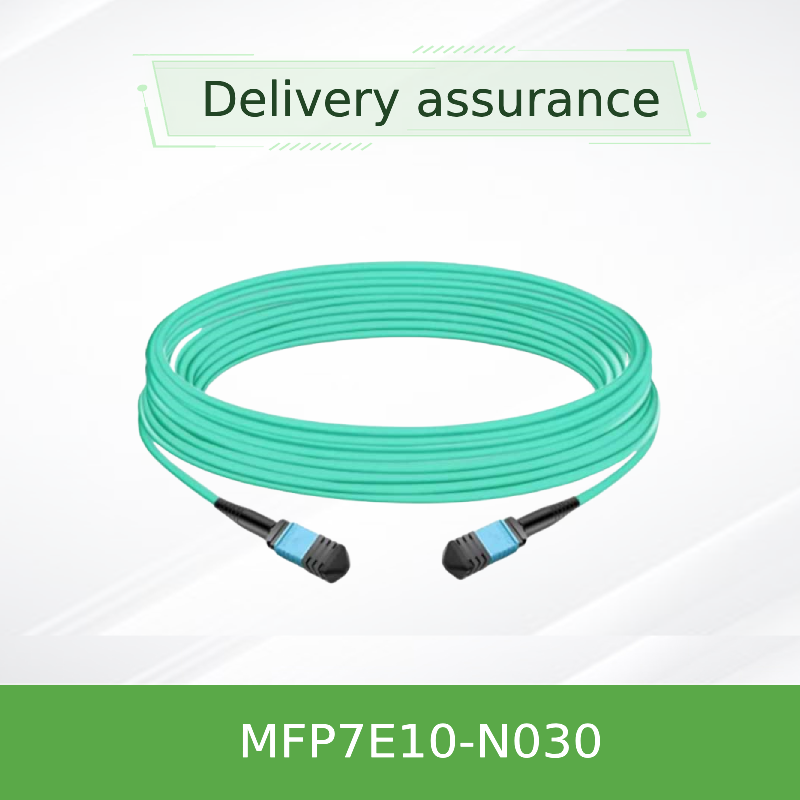

NVIDIA MFP7E10-N030 30미터 멀티모드 MPO-12/APC 광섬유 케이블
NVIDIA MFP7E10-N030 — 30미터 MPO-12/APC-MPO-12/APC 멀티모드 광섬유 케이블, Type-B 크로스오버, OM4 (50/125 μm). 트윈 포트 OSFP, 싱글 포트 OSFP 및 QSFP112 트랜시버 간의 400G/800G InfiniBand 및 이더넷 링크용으로 설계되었습니다. 낮은 삽입 손실, LSZH/OFNR 재킷, 패치 패널을 사용한 최대 50m 도달 거리 지원.
제품 개요
NVIDIA MFP7E10-Nxxx 시리즈 패시브 광 케이블은 고밀도 데이터 센터 상호 연결을 위해 설계되었습니다. MFP7E10-N030 (30m)은 12개의 광섬유 MPO‑12/APC 커넥터 내에서 8개의 활성 광섬유를 사용하며, 4개의 광섬유는 강도 멤버로 사용됩니다. 8도 각도 연마(APC)는 후방 반사를 최소화하여 고속 프로토콜의 신호 무결성을 보장합니다.
이 케이블은 Type-B 크로스오버 어셈블리로, 한쪽 끝의 송신 채널 1을 반대쪽 끝의 수신 채널 12에 정렬합니다. 이는 추가적인 극성 관리 없이 직접적인 트랜시버 페어링에 중요합니다. InfiniBand(NDR) 및 이더넷(400GbE/800GbE) 환경을 모두 지원합니다.
주요 기능
광학 및 물리적
- 50/125 μm OM4 멀티모드 광섬유 (길이 >30 m)
- MPO‑12/APC 암 커넥터, 녹색 쉘
- 활성 광섬유 8개 / 비활성 광섬유 4개 (강도 멤버)
- Type-B 크로스오버 극성
- 아쿠아 LSZH / OFNR 재킷, 직경 3.0 ±0.2 mm
성능 및 규정 준수
- 삽입 손실 ≤ 0.35 + 0.0004 * L (dB) ; 30m의 경우: ≤ 0.362 dB
- 반사 손실 ≥ 35 dB
- 최소 굽힘 반경: 30 mm (케이블 어디에서든)
- 작동 온도: 0 °C ~ 70 °C
- Telcordia GR‑1435, IEC 61754‑7, ANSI/TIA‑604‑5
기술
8도 연마가 적용된 APC(Angled Physical Contact) 엔드페이스는 고속 광 링크에 중요합니다. 트랜시버 레이저에서 내부 후방 반사를 벗어나게 하여 신호 왜곡 및 비트 오류를 줄입니다. 이 케이블은 패시브이며 활성 전자 장치를 포함하지 않아 낮은 지연 시간과 높은 신뢰성을 보장합니다. MPO‑12 정렬 핀(트랜시버에 있음)은 케이블 커넥터의 정렬 구멍과 결합하여 정확한 광학 커플링을 제공합니다.
NVIDIA는 MFP7E10‑Nxxx를 최대 두 개의 광 패치 패널(총 4개의 커넥터 접합부)을 포함하는 링크에 대해 50미터의 최대 도달 거리를 유지하면서 지정합니다.
일반적인 배포
- 스위치 간 연결: 스파인-리프 패브릭에서 트윈 포트 OSFP 800G 스위치 연결.
- 스위치-어댑터 연결: OSFP 스위치를 ConnectX‑7 또는 BlueField‑3 DPU에 OSFP 또는 QSFP112 트랜시버를 사용하여 연결.
- 400G/800G 브레이크아웃: 트윈 포트 OSFP 트랜시버(예: MMA4Z00‑NS)와 함께 사용하여 두 개의 4채널 400G 링크 지원.
- 낮은 지연 시간, 높은 대역폭 GPU-GPU 연결이 필요한 AI 및 HPC 클러스터.
호환성
MFP7E10‑N030은 다음을 포함한 NVIDIA 트랜시버와 호환됩니다:
- 트윈 포트 OSFP: InfiniBand/이더넷 스위치용 MMA4Z00‑NS (800G DR8)
- 싱글 포트 OSFP: ConnectX‑7 어댑터용 MMA4Z00‑NS400 (400G)
- QSFP112: BlueField‑3 DPU용 MMA1Z00‑NS400 (400G)
- 또한 400GbE/NDR InfiniBand 및 NVLink 프로토콜을 지원합니다.
중요: MPO‑12/APC 커넥터는 MPO‑12/UPC (파란색 쉘) 커넥터와 호환되지 않습니다. UPC 연마를 사용하는 100G/200G 트랜시버와 혼합하지 마십시오.
사양
| 매개변수 | 값 |
|---|---|
| 모델 | MFP7E10‑N030 |
| 길이 | 30 m (허용 오차: +2% * L / -0) |
| 광섬유 유형 | 길이 >30 m의 경우 멀티모드 OM4 (50/125 μm); ≤30 m의 경우 OM3 |
| 커넥터 유형 | MPO‑12/APC 암-MPO‑12/APC 암, 녹색 쉘 |
| 활성 광섬유 | 8개 (4 Tx, 4 Rx) |
| 극성 | Type‑B 크로스오버 |
| 삽입 손실 (최대) | ≤ 0.35 + 0.0004 * L (dB) → 30m에서 0.362 dB |
| 반사 손실 (최소) | ≥ 35 dB |
| 케이블 직경 | 3.0 ± 0.2 mm |
| 최소 굽힘 반경 | 30 mm (케이블 어디에서든) |
| 재킷 | 아쿠아, LSZH / OFNR |
| 작동 온도 | 0 °C ~ 70 °C |
| 보관 온도 | ‑40 °C ~ 85 °C |
| 습도 (비응축) | 10% – 85% RH |
| 표준 | GR‑1435, IEC 61754‑7, ANSI/TIA‑604‑5 |
선택 가이드
| 주문 부품 번호 | 설명 | 길이 |
|---|---|---|
| MFP7E10‑N003 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 3 m |
| MFP7E10‑N005 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 5 m |
| MFP7E10‑N007 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 7 m |
| MFP7E10‑N010 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 10 m |
| MFP7E10‑N015 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 15 m |
| MFP7E10‑N020 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 20 m |
| MFP7E10‑N025 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 25 m |
| MFP7E10‑N030 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 30 m |
| MFP7E10‑N035 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 35 m |
| MFP7E10‑N040 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 40 m |
| MFP7E10‑N050 | NVIDIA 패시브 광섬유 케이블, MMF, MPO12 APC-MPO12 APC | 50 m |
장점
- 낮은 손실 및 높은 반사 손실: 400G/800G PAM4 변조를 위한 깨끗한 광 신호 보장.
- APC 연마: NDR InfiniBand 및 800G 이더넷에 중요한 반사 최소화.
- Type‑B 크로스오버: 직접적인 트랜시버 페어링 단순화; 극성 반전 어댑터 불필요.
- LSZH/OFNR 재킷: 낮은 연기 및 난연성으로 플레넘 및 라이저 공간에 적합.
- NVIDIA 인증: ConnectX‑7, BlueField‑3 및 Spectrum 스위치 제품군에 대해 테스트 및 권장됨.
서비스 및 지원
홍콩 스타서지 그룹은 NVIDIA 네트워킹 솔루션에 대한 글로벌 배송, 다국어 지원 및 기술 전문 지식을 제공합니다. 저희 팀은 배포 계획, 호환성 검증 및 판매 후 지원을 지원합니다. 대량 가격 및 맞춤형 길이 문의는 영업팀에 문의하십시오.
자주 묻는 질문
이 케이블은 QSFP112 트랜시버와 호환됩니까?
예, 어댑터 측에 적절한 NVIDIA QSFP112 400G 트랜시버(예: MMA1Z00‑NS400)와 함께 사용할 때 가능합니다.
MPO‑12/UPC 커넥터와 함께 사용할 수 있습니까?
아니요. MPO‑12/APC (녹색 쉘)는 MPO‑12/UPC (파란색 쉘)와 기계적 또는 광학적으로 호환되지 않습니다. 함께 사용하면 커넥터 엔드페이스가 손상될 수 있습니다.
30m 케이블의 최대 도달 거리는 얼마입니까?
케이블 자체는 30m이지만, 적절한 손실 예산을 포함한 두 개의 패치 패널(4개의 커넥터 접합부)을 포함할 때 전체 링크는 최대 50m까지 지원할 수 있습니다.
케이블이 ESD에 민감합니까?
아니요, 케이블에는 전도성 부품이 없습니다. 그러나 트랜시버를 취급할 때는 표준 ESD 예방 조치를 적용해야 합니다.
취급 시 주의 사항
- 오염을 방지하기 위해 설치 시까지 커넥터에 더스트 캡을 끼워 두십시오.
- 결합하기 전에 광 커넥터 클리너를 사용하여 케이블 및 트랜시버 커넥터 모두를 청소하십시오.
- 케이블을 30mm 굽힘 반경 이하로 구부리지 마십시오.
- 액체에 노출시키거나 정격 온도 범위를 벗어나 작동하지 마십시오.
- 사용하지 않을 때는 ‑40 °C ~ 85 °C 사이에서 보관하십시오.
회사 소개
홍콩 스타서지 그룹 유한 회사 는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 2008년에 설립되어 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워킹 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다.
숙련된 영업 및 기술 팀의 지원을 받아 스타서지는 정부, 의료, 제조, 교육, 금융 및 엔터프라이즈와 같은 산업을 지원합니다. IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배송을 제공합니다. 고객 우선 접근 방식을 통해 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하는 데 도움이 되는 신뢰할 수 있는 품질, 신속한 서비스 및 맞춤형 솔루션에 중점을 둡니다.
주요 사실 요약
커넥터 및 극성: MPO‑12/APC 암, Type‑B 크로스오버, 녹색 쉘
광섬유 및 길이: 멀티모드 OM4, 30 m (98 ft), 활성 광섬유 8개
광학 성능: IL ≤ 0.362 dB, RL ≥ 35 dB
규정 준수: GR‑1435, IEC 61754‑7, OFNR/LSZH
호환성 매트릭스
| 트랜시버 / 장치 | 포트 유형 | 호환 |
|---|---|---|
| NVIDIA MMA4Z00‑NS (800G DR8) | 트윈 포트 OSFP | 예 |
| NVIDIA MMA4Z00‑NS400 (400G) | OSFP (싱글 포트) | 예 |
| NVIDIA MMA1Z00‑NS400 (400G) | QSFP112 | 예 |
| ConnectX‑7 / BlueField‑3 | OSFP / QSFP112 | 예 |
| MPO‑12/UPC 트랜시버 (100G/200G) | MPO‑12/UPC | 아니요 (다른 연마) |
구매자 체크리스트
- 트랜시버 포트 유형 확인: OSFP, 트윈 포트 OSFP 또는 QSFP112
- 커넥터 연마 확인: MPO‑12/APC (녹색 쉘) 대 UPC (파란색 쉘)
- 필요한 케이블 길이 확인 — MFP7E10‑N030은 30미터입니다.
- 광섬유 유형 확인: 길이가 >30m인 경우 멀티모드 OM4, 더 짧은 경우 OM3
- 케이블 관리 계획: 최소 30mm 굽힘 반경
- 긴 링크에서 사용 시 패치 패널 삽입 손실 고려
