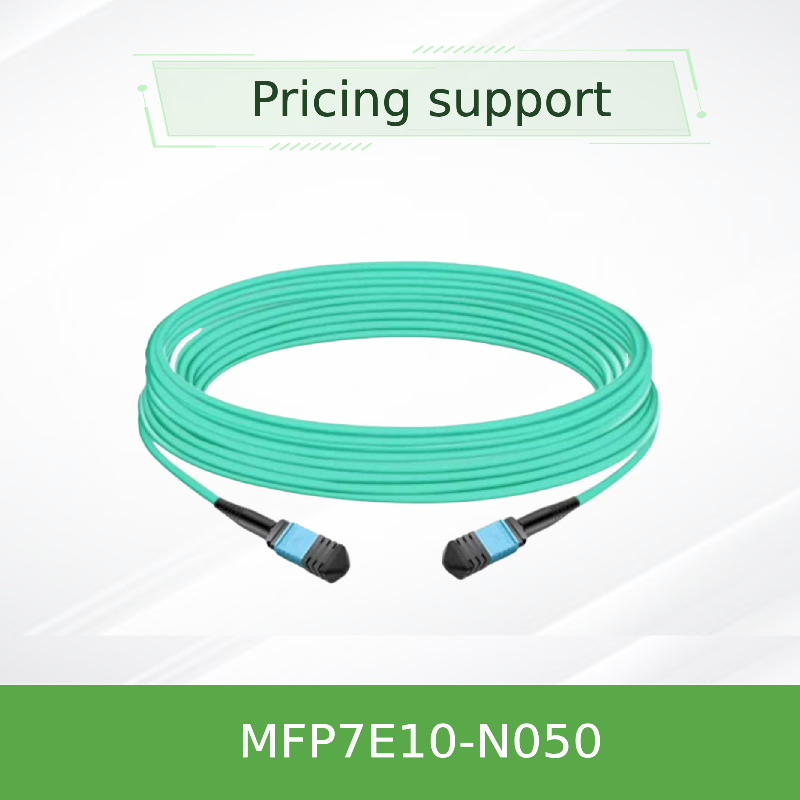

50m NVIDIA MFP7E10-N050 MPO-12/APC 광 케이블 ConnectX-7 / BlueField-3 및 OSFP/QSFP112 트랜시버
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N050 (980-9I57Y-00N050) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델: | MFP7E10-N050 | 길이: | 50 Ｍ |
|---|---|---|---|
| 섬유 종류: | 멀티 모드 OM4 | 커넥터: | MPO-12/APC (여성) |
| 삽입 손실: | ≤ 0.37 dB | 반사 손실: | ≥ 35dB |
| 강조하다: | 50m NVIDIA MPO-12 광 케이블,NVIDIA ConnectX-7 광 케이블,OSFP QSFP112 트랜시버 케이블 |
||
제품 설명
NVIDIA MFP7E10-N050 MPO-12/APC 광 케이블
50미터 MPO-12/APC에서 MPO-12/APC 멀티모드 광섬유 케이블, B형 크로스오버, OM4 (50/125μm) 400G/800G 인피니밴드 및 이더넷 연결을 위해 설계된 듀얼 포트 OSFP, 싱글 포트 OSFP,그리고 QSFP112 트랜시버.
제품 개요
NVIDIA MFP7E10-Nxxx 시리즈 수동 광 케이블은 고밀도 데이터 센터 상호 연결을 위해 설계되었습니다. MFP7E10-N050 (50m) 는 12 섬유 MPO‐12/APC 커넥터 내에 8 개의 활성 섬유를 사용합니다.4개의 섬유가 강도 구성 요소로 작용합니다.8도 각도 롤링 (APC) 은 반사 효과를 최소화하여 고속 프로토콜에 대한 신호 무결성을 보장합니다.
이 케이블은 B형 크로스오버입니다.한쪽 끝에서 송신 채널 1을 정렬하여 반대쪽 끝에서 채널 12을 수신합니다인피니밴드 (NDR) 및 이더넷 (400GbE/800GbE) 환경을 지원합니다.
주요 특징
광학 및 물리학
- 50/125μm OM4 멀티모드 섬유 (길이 > 30m)
- MPO‐12/APC 여성 커넥터, 녹색 껍질
- 8개의 활성 섬유 / 4개의 비활성 섬유 (강도 일원)
- B형 크로스오버 극성
- Aqua LSZH / OFNR 자켓, 지름 3.0 ± 0.2 mm
성능 및 준수
- 삽입 손실 ≤ 0.35 + 0.0004 × L (dB); 50m: ≤ 0.370 dB
- 회귀 손실 ≥ 35 dB
- 굽기 반지름 최소: 30mm (케이블의 어느 곳에서도)
- 작동 온도: 0 °C ~ 70 °C
- 텔코디아 GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
기술
8도 롤링이 있는 APC (Angled Physical Contact) 끝면은 고속 광학 연결에 매우 중요합니다. 이는 내부 반사선을 트랜시버 레이저에서 벗어나게 합니다.신호 왜곡 및 비트 오류를 줄이는이 케이블은 수동적이며 활성 전자 장치가 포함되어 있지 않아 낮은 대기 시간과 높은 신뢰성을 보장합니다.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
전형적 인 배치
- 스위치로 전환:더 긴 거리를 통해 척추 잎 섬유에 듀얼 포트 OSFP 800G 스위치를 연결합니다.
- 스위치와 어댑터:OSFP 스위치를 OSFP 또는 QSFP112 트랜시버를 사용하여 ConnectX‐7 또는 BlueField‐3 DPU에 연결합니다.
- 400G/800G 파업:듀얼 포트 OSFP 트랜시버와 함께 4채널 400G 링크를 지원합니다.
- AI 및 HPC 클러스터는 레이크 간 낮은 지연, 높은 대역폭의 GPU-to-GPU 연결을 필요로 합니다.
호환성
MFP7E10-N050은 다음을 포함한 NVIDIA 트랜시버와 호환됩니다.
- 쌍 포트 OSFP:InfiniBand/Ethernet 스위치용 MMA4Z00-NS (800G DR8)
- 단일 포트 OSFP:MMA4Z00-NS400 (400G) ConnectX-7 어댑터
- QSFP112:MMA1Z00-NS400 (400G) 블루필드-3 DPU
- 또한 400GbE/NDR 인피니밴드 및 NVLink 프로토콜을 지원합니다.
중요: MPO‐12/APC 커넥터는 MPO‐12/UPC (블루 셸) 커넥터와 호환되지 않습니다. UPC 롤링을 사용하는 100G/200G 트랜시버와 혼합하지 마십시오.
사양
| 매개 변수 | 가치 |
|---|---|
| 모델 | MFP7E10-N050 |
| 길이 | 50m (내용: +2% × L / -0) |
| 섬유 종류 | 멀티모드 OM4 (50/125μm) 길이 > 30m |
| 커넥터 타입 | MPO‐12/APC 암컷에서 MPO‐12/APC 암컷, 녹색 껍질 |
| 활성 섬유 | 8 (4 Tx, 4 Rx) |
| 극성 | B형 크로스오버 |
| 삽입 손실 (최대) | ≤ 0.35 + 0.0004 × L (dB) → 0.370 dB @ 50m |
| 수익 손실 (분) | ≥ 35 dB |
| 케이블 직경 | 30.0 ± 0.2mm |
| 굽기 반지름 미니 | 30mm (케이블의 어느 곳) |
| 재킷 | 아쿠아, LSZH / OFNR |
| 작동 온도 | 0 °C ~ 70 °C |
| 저장 온도 | -40 °C ~ 85 °C |
| 습도 (비밀화) | 10% ~ 85% RH |
| 표준 | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
선택 가이드
| 주문부품 번호 | 설명 | 길이 |
|---|---|---|
| MFP7E10-N003 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 3m |
| MFP7E10-N005 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 5m |
| MFP7E10-N007 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 7m |
| MFP7E10-N010 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 10m |
| MFP7E10-N015 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 15m |
| MFP7E10-N020 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 20m |
| MFP7E10-N025 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 25m |
| MFP7E10-N030 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 30m |
| MFP7E10-N035 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 35m |
| MFP7E10-N040 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 40m |
| MFP7E10-N050 | NVIDIA 수동 광선 케이블, MMF, MPO12 APC에서 MPO12 APC | 50m |
장점
- 낮은 손실 & 높은 수익 손실:400G/800G PAM4 변조를 위한 깨끗한 광 신호를 보장합니다.
- APC 롤링:NDR 인피니밴드 및 800G 이더넷에 중요한 반사를 최소화합니다.
- B형 크로스오버:직접 트랜시버 짝짓기를 간소화합니다. 극위 역전 어댑터가 필요하지 않습니다.
- LSZH/OFNR 자켓:낮은 연기와 불 retardant, plenum 및 riser 공간에 적합합니다.
- NVIDIA 자격증:ConnectX‐7, BlueField‐3, 스펙트럼 스위치 가정에 테스트되고 권장됩니다.
- 최대 범위:50m 길이는 NVIDIA 사양에 따라 두 개의 패치 패널 (4 개의 커넥터 커넥션) 으로 지원되는 최대입니다.
자주 묻는 질문
이 케이블이 QSFP112 트랜시버와 호환되는가요?
네, 적절한 NVIDIA QSFP112 400G 트랜시버 (예를 들어, MMA1Z00-NS400) 를 어댑터 쪽에서 사용할 때
MPO-12 / UPC 커넥터와 함께 사용할 수 있습니까?
번호 MPO‐12/APC (녹색 껍질) 는 MPO‐12/UPC (푸른 껍질) 와 기계적 또는 광학적으로 호환되지 않습니다. 그것들을 함께 사용하면 커넥터 끝면이 손상 될 수 있습니다.
이 케이블은 최대 50m로 도달할 수 있을까요?
네, NVIDIA 사양에 따라 MFP7E10-N050은 이 시리즈의 가장 긴 변종이며 최대 2개의 광 패치 패널 (4개의 커넥터 연결) 을 포함할 때 최대 50m의 총 링크 길이를 지원합니다.
케이블이 ESD에 민감한가요?
아니, 케이블에는 전도기 부위가 없습니다. 그러나, 트랜시버를 조작할 때 표준 ESD 주의 사항이 적용됩니다.
사용 주의 사항
- 오염을 방지하기 위해 설치 전까지 연결 장치에 먼지 캡을 보관하십시오.
- 짝짓기 전에 광적 연결기 청소기를 사용하여 케이블과 트랜시버 커넥터를 모두 청소하십시오.
- 케이블을 30mm 구부리 반경 아래로 구부리는 것을 피하십시오.
- 액체에 노출하거나 지정 온도 범위를 벗어나 작동하지 마십시오.
- 사용하지 않을 때 -40 °C에서 85 °C 사이에 보관하십시오.
회사 소개
홍콩 스타서지 그룹 컴퍼니네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 기반 공급 업체입니다. 2008년에 설립 된 우리는 네트워크 스위치, NIC,무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워크 장비.
경험 많은 영업 및 기술 팀의 지원을 받으며 Starsurge는 정부, 의료, 제조, 교육, 금융 및 기업과 같은 산업을 지원합니다.네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원, 글로벌 배달.
주요 사실 들 을 한눈 에 살펴보기
커넥터와 극성:MPO‐12/APC 암컷, B형 크로스오버, 녹색 껍질
섬유 & 길이:멀티모드 OM4, 50m (164 ft), 8개의 활성 섬유
광학 성능:IL ≤ 0.370 dB, RL ≥ 35 dB
준수:GR‐1435, IEC 61754‐7, OFNR/LSZH
호환성 행렬
| 송신기 / 장치 | 포트 타입 | 호환성 |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | 듀얼 포트 OSFP | 네 |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (일종 포트) | 네 |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | 네 |
| ConnectX‐7 / BlueField‐3 | OSFP / QSFP112 | 네 |
| MPO‐12/UPC 송신기 (100G/200G) | MPO‐12/UPC | 아니 (다양한 폴란드어) |
구매자 체크리스트
- 트랜시버 포트 유형 확인: OSFP, 듀얼 포트 OSFP 또는 QSFP112
- 커넥터 롤링: MPO‐12/APC (녹색 껍질) 대 UPC (푸른 껍질)
- 필요한 케이블 길이를 확인합니다. MFP7E10-N050은 50 미터입니다.
- 섬유 유형을 보장합니다: 길이 > 30m의 멀티모드 OM4
- 케이블 관리 계획: 최소 30mm 구부리 반지름
- 패치 패널 삽입 손실을 고려: 최대 4 개의 커넥터 접합이 허용됩니다
