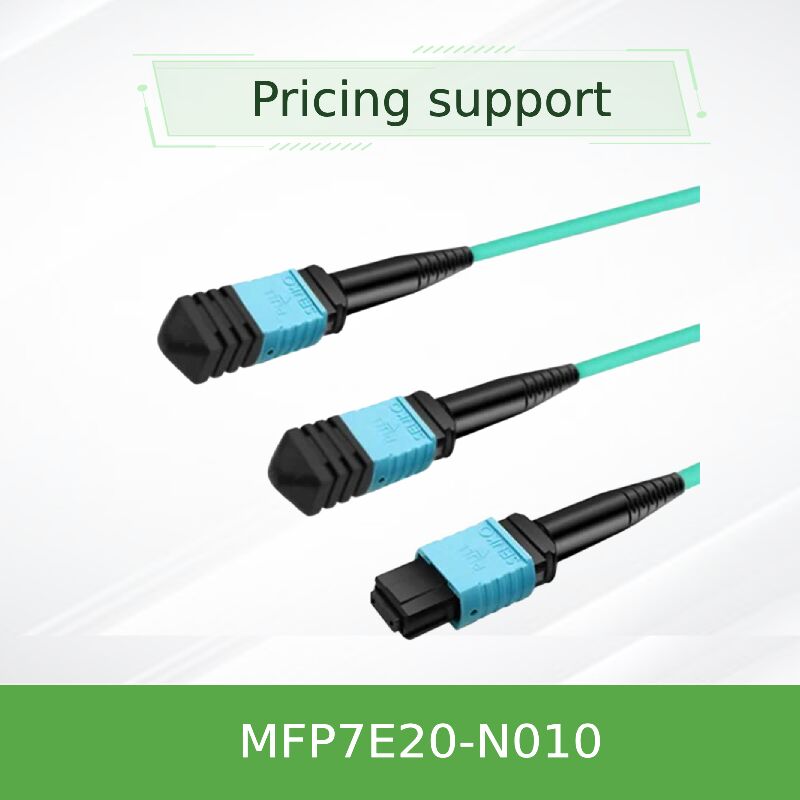

NVIDIA MFP7E20-N010 10m 광 스플리터 케이블

MPO-12/APC에서 듀얼 MPO-12/APC로

NVIDIA MFP7E20-N010은 고밀도 400Gb/s 및 800Gb/s 데이터 센터 환경에 설계된 정밀 엔지니어링 수동 섬유 스플리터 케이블입니다.듀얼 포트 OSFP 트랜시버에서 듀얼 400Gb/s OSFP 또는 QSFP112 트랜시버로 원활한 연결을 가능하게 합니다., NDR 인피니밴드 및 400GbE 응용 프로그램을 지원합니다.

주요 사실 들 을 한눈 에 살펴보기

제품 개요

NVIDIA MFP7E20-N010은 MFP7E20 시리즈 수동 광학 스플리터 케이블 가족의 일부이며, 차세대 InfiniBand NDR 및 400G 이더넷 네트워크에 특별히 설계되었습니다.이 10 미터 케이블은 12 팬아웃 구성, MPO-12/APC 커넥터 하나를 MPO-12/APC 커넥터 두 개로 변환듀얼 포트 OSFP 트랜시버 (800Gb/s) 를 ConnectX-7 어댑터 또는 BlueField-3 DPU에서 두 개의 분리된 400Gb/s 트랜시버 (OSFP 또는 QSFP112) 에 연결할 수 있도록 하는.

B형 크로스오버 배선으로 8개의 활성 섬유 (4개 송신, 4개 수신) 를 이용한 케이블은 최적의 신호 무결성을 위해 적절한 차선 지도 (Pin 1 → Pin 12) 를 보장합니다.앵글 피지컬 접촉 (APC) 폴리쉬 (8도 각) 는 광적 반사 최소화, 200G 전선 전송에 사용되는 고속 PAM4 변조 스키마에 중요합니다.

주요 특징

• 12 팬-아웃 스플리터 디자인:듀얼 포트 OSFP (800G) 를 두 개의 독립적인 400G 링크로 변환합니다.
• MPO-12/APC 커넥터:각색 롤링 (8°) 은 고속 광학 링크에서 우수한 신호 품질을 위해 반사량을 줄입니다.
• B형 크로스오버 배선:트랜시버 광적 경로 배정에 따라 올바른 경로 정렬 (Pin 1 ~ Pin 12) 을 보장합니다.
• 8 활성 섬유:4개의 섬유는 송신, 4개의 섬유는 수신; 4개의 비활성 섬유는 강도 구성 요소로 작용합니다.
• 높은 내구성 건축:유연한 LSZH 자켓, 눌러 당기는 락팅으로 쉽게 설치하고 풀어줍니다.
• 산업 준수:IEC 61754-7, GR-1435 및 Telcordia 신뢰성 표준을 충족합니다.
• 프로토콜 무지론자:인피니밴드 NDR/HDR, 이더넷 400GbE 및 NVLink 프로토콜을 지원합니다.

광학 기술 및 신호 완전성

MFP7E20-N010는 MPO-12/APC 커넥터를 사용하여 8도 각의 끝면으로 사용합니다.이 정밀 롤링은 광적 반환 손실 (≥35 dB) 를 크게 줄입니다.레이저 소스에 반사된 빛으로 인해 신호가 왜곡되는 것을 방지합니다.이것은 특히 신호-소음 비율이 가장 중요한 200G 전선 전송에 사용되는 PAM4 변조에 중요합니다.

B형 크로스오버 시스템은 스위치 쪽의 라인 1의 송신 섬유가 어댑터 쪽의 라인 12의 수신 광탐지 장치와 정렬되도록 합니다.연결을 통해 적절한 광 채널 지도를 유지.

전형적 인 배치

• 잎 척추 연결:NVIDIA 퀀텀-2 스위치 (동 포트 OSFP) 를 ConnectX-7 어댑터로 컴퓨팅 노드에 연결합니다.
• 인공지능 교육 클러스터:800G 스위치 포트를 400G GPU 서버 인터페이스로 연결합니다.
• 저장 시스템:블루필드-3 DPU로 고성능 스토리지를 연결합니다.
• 데이터센터 톱-오브-래크:고밀도 코어 스위치에서 여러 ToR 스위치나 서버로 퍼져나갑니다.
• 멀티 프로토콜 환경:호환성 트랜시버를 사용하는 혼합 인피니밴드 및 이더넷 섬유.

호환성 및 트랜시버 짝

MFP7E20-N010은 NVIDIA의 고속 광학 송신기 포트폴리오와 함께 작동하도록 설계되었습니다.

참고: 듀얼 포트 OSFP 트랜시버의 두 포트 모두 동일한 케이블 유형을 사용해야합니다. 혼합은 허용되지 않습니다.

기술 사양

선택 가이드: MFP7E20 시리즈 길이 옵션

MFP7E20-N010의 장점

• 최적화된 10m 범위:현대 데이터센터에서 일반적인 랙과 랙 거리를 위해 이상적입니다.
• NVIDIA-Qualified 성능:공장에서 테스트된 제품입니다. 안전성을 보장하고 InfiniBand NDR 규격을 준수합니다.
• 공간 효율적인 설계:푸시-트랙 탭을 가진 유연한 3mm 둥근 자켓은 케이블 관리와 설치를 단순화합니다.
• 미래 안전:광섬유당 200G PAM4 모듈화를 지원합니다. 1.6T 배포를 위한 차세대 배포를 위해 준비되어 있습니다.
• 안전성:LSZH 자켓은 화재의 경우 독성 배출을 줄여줍니다. 밀폐된 데이터 센터 공간에 이상적입니다.

홍콩 스타서지 서비스 및 지원

2008년부터 경험 많은 네트워크 인프라 공급업체로서 Starsurge는 케이블 필요를 완전히 지원합니다.

• 진짜 NVIDIA 광케이블과 완전한 추적성
• 케이블 길이와 트랜시버 일치에 대한 판매 전 기술 지침
• 안전한 포장으로 전 세계 배송
• 판매 후 지원 및 보증 지원
• 대용량 주문 할인 및 사용자 정의 길이 문의 환영합니다.

구매자 체크리스트

• 트랜시버 호환성을 확인합니다. (스위치 쪽의 트윈 포트 OSFP, 어댑터 쪽의 400G OSFP/QSFP112)
• 케이블 길이를 확인합니다: 10m는 대부분의 직선 거리에 적합합니다.
• MPO-12/APC 커넥터 사용 (녹색 껍질) - UPC와 호환되지 않습니다 (푸른 껍질).
• 설치 도중 적절한 청소 도구 및 먼지 캡 관리 계획.
• 작동 환경 확인: 0°C ~ 70°C, 습도 10~85% 응축되지 않습니다.

처리 및 설치 예방 사항

• 먼지 뚜?? 을 착용 합니다.연결 장치 오염을 방지하기 위해 삽입 직전까지
• 항상 깨끗해요케이블 커넥터와 트랜시버 용기 모두, 짝짓기 전에 적절한 광학 청소기를 사용한다.
• 단단 한 구부러짐 을 피 한다유선 손상 및 신호 손실을 방지하기 위해 굽기 반지름 ≥30mm를 유지하십시오.
• ESD 예방 조치케이블 자체는 수동적이지만 ESD 민감 트랜시버에 연결됩니다.
• APC와 UPC 커넥터를 섞지 마십시오.8° 각차는 적절한 짝짓기를 방해하고 커넥터를 손상시킬 수 있습니다.
• 액체에 닿지 않도록 보관합니다.먼지가 더더욱 더더욱 더더욱 더더욱
