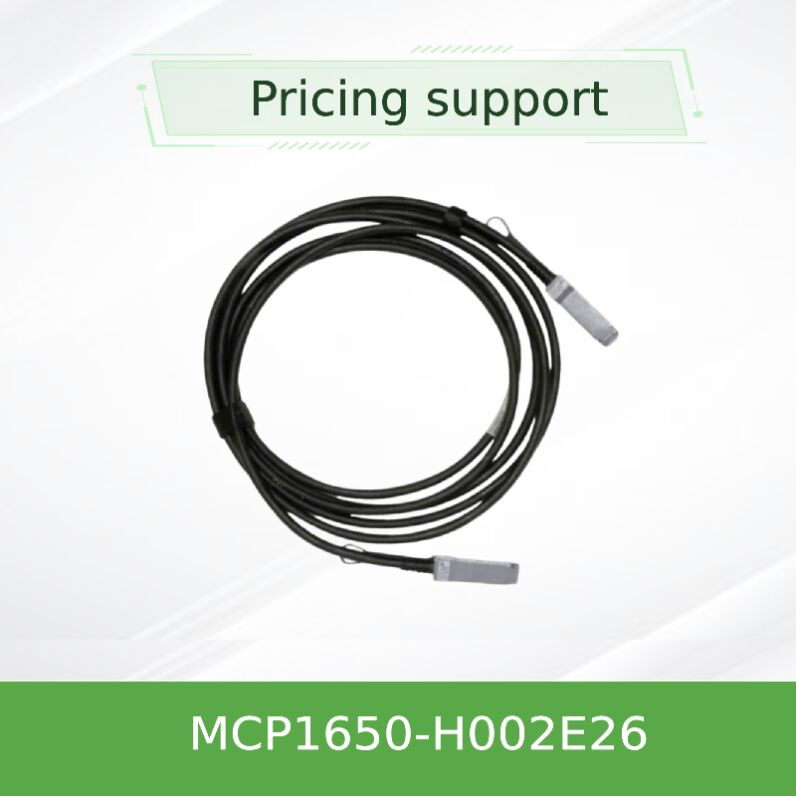

200Gb/s QSFP56 HDR 패시브 DAC 케이블 – Mellanox MCP1650-H002E26 2m, 26AWG LSZH
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1650-H002E26 |
| 문서: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 원본 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 인피니본 | 최대 속도: | HDR |
| 커넥터 유형: | QSFP56 | 길이: | 2.0m |
| 데이터 속도: | 100GB/s | 보증 기간: | 1년 |
제품 설명
200Gb/s QSFP56 HDR 수동 구리 DAC
200Gb/s InfiniBand HDR 환경을 위해 설계된 MCP1650-H002E26 직결 구리 케이블은 비용 효율적이고 신뢰할 수 있는 단거리 연결을 제공합니다.경로당 50Gb/s PAM4 변형을 이용함, 이 QSFP56 수동 케이블은 Mellanox HDR 시스템과 결합할 때 1E-15 이하의 비트 오류율을 유지하면서 광 송수신기 비용과 전력 오버헤드를 제거합니다.LSZH 자켓과 탄탄한 EMI 성능은 톱 오브 랙 및 랙 내부 전환에 이상적입니다..
의멜라노크스 MCP1650-H002E26고성능의 수동 구리 케이블로, 200Gb/s InfiniBand HDR (High Data Rate) 애플리케이션을 위해 설계되었습니다. LinkX 시리즈의 일부입니다.이 QSFP56 직결 케이블은 각 레인당 50Gb/s PAM4 변조에서 작동하는 8개의 고속 구리 쌍을 통합합니다., 200Gb / s의 총 대역폭을 제공합니다. 집합에는 SFF-8636 I2C 관리 인터페이스를 통해 액세스 할 수있는 제품 구성 데이터를 가진 EEPROM이 포함되어 있습니다.1W의 전형적인 전력 소비 및 수동 설계, 활성 광 케이블 또는 트랜시버 모듈에 비해 데이터 센터 전력 및 냉각 비용을 크게 줄입니다. 단거리 (최고 2 미터) 인터 커넥션에 이상적입니다.케이블은 뜨거운 플러그 설치를 지원하고 엄격한 IBTA InfiniBand HDR 준수.
- 최대 200Gb/s 집계 데이터 속도 (4x 50Gb/s PAM4)
- IBTA InfiniBand HDR 사양에 완전히 적합합니다.
- 수동 구리 설계 ∼ 활성 성분이 없거나 지연 시간 제로
- SFF-8665에 따라 핫 플러그 가능한 QSFP56 형태 인자
- 낮은 전력 소모: < 0.1W (최대) 단일 3.3V 공급에서
- 제품 식별 및 일련화 (I2C 인터페이스) 와 함께 EEPROM
- 견고한 케이블 구조: 26 AWG 선도자, LSZH 외 장갑
- 작동실 온도 범위: 0°C~70°C
- 우수한 BER 성능: Mellanox InfiniBand HDR 시스템과 함께 < 1E-15
- RoHS 준수, 납 없는 PCB (LF) 및 하로겐 없는 PCB (HF)
MCP1650-H002E26는 각 노선에 50Gb/s의 4선 PAM4 변형을 활용하여 수동 구리 인프라를 통해 200Gb/s의 처리량을 가능하게 합니다.SFF-8665 기계적 요구 사항 및 SFF-8636 관리 인터페이스에 부합합니다.각 케이블은 고속 눈 다이어그램 검증, 삽입 손실 및 크로스 스톡 스크리닝을 포함하여 엄격한 생산 테스트를 거치게 됩니다.26 AWG 가이브는 최소한의 곡선 반지름을 유지하면서 2 미터 거리에서 최적의 신호 무결성을 보장합니다.: 단일 굽기 47mm, 조립 / 반복 굽기 94mm, 고밀도의 랙에서 유연한 배포를 촉진합니다.
- 톱 오브 랙 (ToR) 스위칭:InfiniBand HDR 스위치를 같은 랙 내의 컴퓨팅 노드로 연결합니다.
- 고성능 컴퓨팅 (HPC):클러스터 환경에서 GPU 서버와 리프 스위치 사이의 단거리 연결.
- 데이터센터 상호 연결:비용 효율적인 스토리지 노드 및 관리 네트워크의 포인트에서 포인트 연결.
- AI/ML 클러스터:분산된 교육 작업에 필수적인 초저지연 연결
Mellanox/NVIDIA InfiniBand HDR 어댑터, 스위치 및 QSFP56 포트와 원활한 상호 운용성을 위해 설계되었습니다.또한 QSFP56 기반의 100Gb/s 및 50Gb/s 시스템과 후향 호환이 가능하며 적절한 속도 협상과 함께 사용된다.주요 서버 플랫폼 및 SFF-8665 / SFF-8636 표준을 따르는 제3자 QSFP56 포트와 호환됩니다.
| 매개 변수 | 사양 |
|---|---|
| 제품 모델 | MCP1650-H002E26 |
| 케이블 종류 | 수동 구리 직결 연결 케이블 (DAC) |
| 데이터 비율 | 200Gb/s (4x 50Gb/s PAM4) |
| 길이 | 2m (± 0.050m 허용) |
| 와이어 가이드 (AWG) | 26 AWG |
| 커넥터 | QSFP56, 검은색 풀탭, SFF-8665을 준수합니다. |
| 공급 전압 (Vcc) | 3.135V ∙ 3.465V (3.3V 명산) |
| 전력 소비 | 최대 0.1W |
| 작동용 온도 | 0°C ~ 70°C |
| 저장 온도 | -40°C ~ 85°C |
| 상대 습도 (운동) | 5% ∼ 85% 비 응축 |
| 특이 임페던스 | 100Ω ±10% |
| 전파 지연 | ≤ 4.5 ns/m (정보) |
| 케이블 외부 지름 | 7.1 ± 0.35mm |
| 최소 굽기 반지름 (일체) | 47mm |
| 재킷 재료 | LSZH (Low Smoke Zero Halogen) |
| 준수 | RoHS, IBTA 인피니밴드 HDR, SFF-8665, SFF-8636 |
| 부문 번호 | 길이 | AWG | 설명 |
|---|---|---|---|
| MCP1650-H00AE30 | 0.5m | 30 AWG | 200Gb/s QSFP56 패시브 DAC, LSZH |
| MCP1650-H001E30 | 1.0m | 30 AWG | 200Gb/s QSFP56 패시브 DAC, LSZH |
| MCP1650-H01AE30 | 1.5m | 30 AWG | 200Gb/s QSFP56 패시브 DAC, LSZH |
| MCP1650-H002E26 | 2.0m | 26 AWG | 200Gb/s QSFP56 패시브 DAC, LSZH, 검은색 풀탭 |
- 더 낮은 비용:트랜시버 구성 요소를 제거하고, 물자 비용을 줄입니다.
- 0 추가 지연:수동 전송은 신호 지연을 최소화합니다.
- 전력 예산 감소:끝당 <0.1W를 소비하고 액티브 광학에 대해서는 몇 와트를 소비합니다.
- 높은 신뢰성:오프틱 인터페이스가 없거나 고장납니다.
- 케이블 관리에 편리함:LSZH 자켓, 유연한 구부리 반지름은 고밀도 랙에서 라우팅을 단순화합니다.
홍콩 스타서지 그룹은 글로벌 배송 및 다국어 기술 지원을 제공합니다. 모든 MCP1650-H002E26 케이블은 부품 수리 또는 교체를 포함하는 1 년 제한 하드웨어 보증으로 제공됩니다.판매 전 엔지니어링 컨설팅, 호환성 검증 및 판매 후 RMA 서비스가 제공됩니다. 대용량 주문을 위해 사용자 정의 라벨링 및 포장 옵션이 마련 될 수 있습니다.
네, 연결 속도 협상을 지원합니다. EDR 포트에 연결되면 100Gb/s로 작동하며 투자 보호를 제공합니다.
일반적으로 스위치 포트가 SFF-8665 QSFP56 형식 인자를 지원하고 200Gb/s HDR 또는 더 낮은 속도를 지원하는 경우 그렇습니다. 그러나 제3자 하드웨어에 대한 호환성 검사를 권장합니다.
수동 직접 연결 구리 케이블은 내부에 활성 전자 구성 요소가 없습니다. 그들은 단지 구리 전도기와 수동 평형에 의존하며 거의 0의 전력 소비와 대기 시간을 초래합니다.
제조 결함을 다루는 1 년 제한 하드웨어 보증 요청에 따라 확장 된 지원 옵션이 제공됩니다.
- 신호가 손상되지 않도록 최소 구부리 반지름 (47mm 정적 구부리; 94mm 반복 구부리) 을 초과하지 마십시오.
- 설치 중에 적절한 전자기 충전 (ESD) 예방 조치를 보장합니다.
- 장시간 신뢰성을 유지하기 위해 지정된 케이스 온도 (070°C) 내에서 작동합니다.
- 3.3V 공급 및 I2C 관리를 지원하는 호환 QSFP56 포트만 사용하십시오.
2008년에 설립된 스타서지는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 중심의 공급업체입니다. 정부, 의료, 제조, 교육,전세계 금융 및 기업 고객, 우리는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, DAC 케이블 등을 제공합니다. 고객 우선 접근법으로, Starsurge는 신뢰할 수 있는 품질, 반응 지원, 글로벌 배달,사용자 정의 소프트웨어 개발우리의 경험이 풍부한 기술 팀은 고객이 확장 가능하고 미래를 위한 네트워크 인프라를 구축하도록 도와줍니다.
왜 스타서지와 파트너가 되죠?다국어 지원, 맞춤형 소싱, 엄격한 품질 통제. 부피 가격 또는 사용자 정의 DAC 길이, 우리의 판매 엔지니어와 연락하십시오.
| 제품군 | 호환성 모델/포트 | 속도 지원 |
|---|---|---|
| Mellanox / NVIDIA 인피니밴드 스위치 | QM8700, QM8790, SB7800 시리즈, QM9700 (QSFP56 포트) | 200Gb/s HDR, 100Gb/s EDR |
| 인피니밴드 호스트 채널 어댑터 | 커넥트X-6 HDR, 커넥트X-6 Dx, 커넥트X-7 (QSFP56/QSFP112 후향 호환) | 200GB/s, 100GB/s |
| 제3자 이더넷 스위치 (QSFP56 케이지) | PAM4에 대한 NIC/스위치 지원에 의존합니다. 100GbE/200GbE가 가능한 모델 | 지원되는 경우 최대 200GbE |
- ✔ 신호 무결성을 위해 필요한 길이 (2m MCP1650-H002E26) 와 AWG를 확인합니다.
- ✔ 스위치 / 어댑터 포트 유형: QSFP56 (HDR) 전체 200Gb / s를 위해 필요합니다.
- ✔ 라크 안의 작동 온도 범위 (0°C ~ 70°C) 를 확인 하십시오.
- ✔ 전체 또는 제한된 공기 공간 설비에 대한 LSZH 재킷 준수를 보장하십시오.
- ✔ 특정 데이터 센터 처리 필요 경우 pulltab 색상 및 지향을 확인.
- ✔ 대용량 배포 를 위해 공장 테스트 보고서를 요청 합니다.
