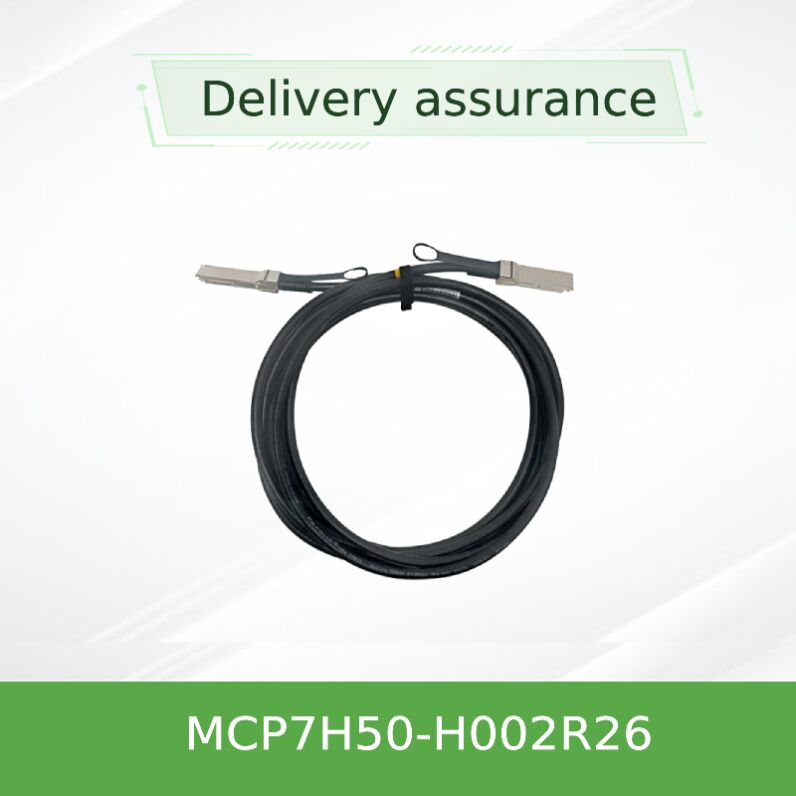

200G to 2x100G HDR100 DAC 분할 케이블 MCP7H50-H002R26
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP7H50-H002R26 |
| 문서: | MCP7H50-H002R26.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 2미터 |
| 이름: | Mellanox DAC 케이블 MCP7H50-H002R26 200GB/S ~ 2x100GB/S 2.0M 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
제품 설명
200Gb/s HDR에서 2x100Gb/s HDR100 QSFP56 직결 연결 구리 스플리터 케이블
200G 인피니밴드 HDR 섬유를 위한 초고속, 낮은 지연시간의 수동 구리 브레이크아웃 케이블단 하나의 200Gb/s QSFP56 포트를 두 개의 독립적인 100Gb/s HDR100 QSFP56 포트에 연결합니다..

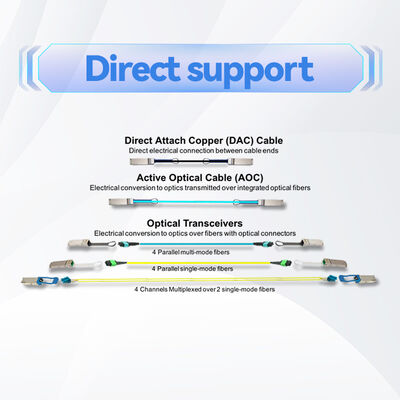

의멜라녹스 MCP7H50-H002R26200Gb/s InfiniBand HDR (고속 데이터 전송 속도) 용으로 설계된 수동 구리 하이브리드 스플리터 케이블입니다.데이터센터 내부의 단거리 연결을 위한 광적 상호 연결에 대한 저전력 대체한쪽 끝에는 200Gb / s QSFP56 커넥터가 있으며 다른 쪽은 100Gb / s HDR100 QSFP56 포트 두 개로 나뉘어 있습니다. 내부 배선이 두 개의 구리 쌍 (쌍 1 & 2,3&4) 단일 QSFP56에서 두 개의 QSFP56 커넥터 각각에 독립적인 이중 구리 쌍으로, HDR100 연결을 가능하게 합니다.
각 QSFP56 포트에는 고급 관리 및 진단을 위해 호스트 시스템에서 읽을 수 있는 제품 구성 및 식별 데이터를 저장하는 현장 교체 가능한 EEPROM이 포함되어 있습니다.엄격한 생산 테스트와 탄탄한 기계 설계이 케이블은 고성능 컴퓨팅, 인공지능 클러스터 및 하이퍼스케일 인프라에 대한 신뢰성을 보장합니다.
토대로수동 구리 트윈엑스 기술, MCP7H50-H002R26는 최대 2 미터까지 최적의 신호 무결성을 달성하기 위해 26 AWG 와이어 가이드를 사용합니다.그것은 PAM4 (4 레벨 펄스 진폭 변조) 신호를 활용하여 레이인당 50Gb/s를 전달하면서 초저지연을 유지합니다.하이브리드 브레이크아웃 아키텍처는 유연한 랙 디자인을 허용하며, 한 200G HDR 스위치 포트를 활성 리타이머가없는 두 개의 100G HDR100 서버 또는 어댑터에 연결합니다.모든 전기 매개 변수는 SFF-8665 및 InfiniBand 무역 협회 (IBTA) 사양을 충족합니다., 표준 기반 장비의 상호 운용성을 보장합니다.

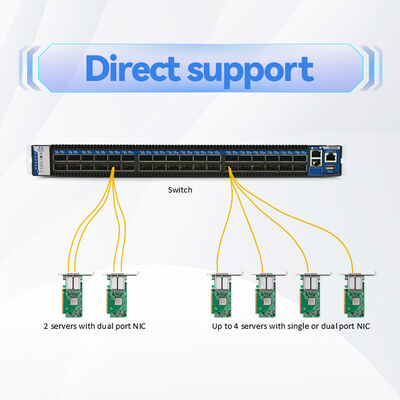

- 인피니밴드 HDR 잎 척추 토폴로지: 200Gb/s 스위치 포트를 100Gb/s HDR100 컴퓨팅 노드로 연결한다.
- HPC 클러스터는 액티브 광적 비용 없이 혼합 속도의 상호 연결을 필요로 합니다.
- AI/ML 데이터센터 패브릭: 듀얼 포트 100G 연결을 갖춘 GPU 서버에 대한 효율적인 브레이크아웃 케이블링.
- 스토리지 시스템 및 컨버전드 이더넷/IB 환경은 단거리 구리가 전력 및 지연 시간을 줄여줍니다.
- 톱 오브 래크 (ToR) 케이블링: 유연한 구부리 반지름 (최저 단일 구부리: 34mm) 을 가진 깨끗한 케이블 관리.
Mellanox (NVIDIA) InfiniBand 스위치 및 어댑터와 원활한 통합을 위해 설계되었습니다. IBTA HDR 및 HDR100 사양에 완전히 적합하며 HDR100, EDR,적당한 어댑터와 함께 사용할 때 낮은 속도로 FDR 연결EEPROM 컨텐츠는 SFF-8636을 따르고, I2C를 통해 강력한 호스트 측 관리를 가능하게 합니다.호환성은 QSFP56 MSA 및 InfiniBand HDR 사양에 대한 호스트 시스템 준수에 달려 있습니다..
| 절대 최대 등급 | |
|---|---|
| 공급 전압 (Vcc) | -0.3V ~ 3.6V |
| 데이터 입력 전압 | -0.3V ~ 3.6V |
| 제어 입력 전압 | -0.3V ~ 3.6V |
| 저장 온도 | -40°C ~ +85°C |
| 운영 사양 | ||
|---|---|---|
| 공급 전압 (Vcc) | 3.135V ∙ 3.465V (형 3.3V) | |
| 전력 소비 | ≤ 0.1W (거동성 설계) | |
| 작동용 온도 | 0°C ~ 70°C | |
| 가동 상대 습도 | 5%~85% (집화되지 않음) | |
| 전기 및 기계 | ||
|---|---|---|
| 특이 임페던스 | 100Ω ±10% (90~110Ω) | |
| 전파 지연 | ≤ 4.5 ns/m (정보) | |
| 와이어 가이드 (H002R26) | 26 AWG | |
| 외부 지름 | 6.8 ± 0.3mm | |
| 최소 굽기 반지름 (일체) | 34mm (5x OD 커넥터에서 멀리) | |
| 최소 굽기 반지름 (모집 / 반복) | 10x 바깥 지름 (약 68mm) | |
| 재킷 재료 | LSZH (Low Smoke Zero Halogen) | |
| 부문 번호 | 길이 | AWG | 케이블 OD | 설명 |
|---|---|---|---|---|
| MCP7H50-H001R30 | 1m | 30 AWG | 5.2 ± 0.3mm | 200G HDR에서 2x100G HDR100, QSFP56에서 2xQSFP56, LSZH, 무지개 툴탭 |
| MCP7H50-H01AR30 | 1.5m | 30 AWG | 5.2 ± 0.3mm | 200G HDR에서 2x100G HDR100 브레이크오웃, 수동 하이브리드 |
| MCP7H50-H002R26 | 2m | 26 AWG | 6.8 ± 0.3mm | 2m 범위에서 추천, 신호 무결성을 위해 더 무거운 가이드 |
참고: 다른 길이가 요청에 따라 사용할 수 있습니다. 판매 팀과 사용자 정의 길이를 확인하십시오.
- 0 전력 소모:수동 설계는 케이블 집합에 대한 전력 소모를 제거하고 전체 데이터 센터 PUE를 감소시킵니다.
- 초저연속성:리타이머나 광학 변환이 없으니, 고주파 트레이딩과 HPC 워크로드에 이상적입니다.
- 비용 효율적인 탈출:두 개의 별도의 100G 케이블과 추가 스위치 포트를 제거하고 케이블 복잡성을 줄입니다.
- 신뢰성 및 내구성:1년 제한된 하드웨어 보증; 엄격한 생산 테스트는 상자 밖으로 뛰어난 성능을 보장합니다.
- 환경 준수:RoHS, LF/HF PCB, LSZH 자켓은 전체 및 엄격한 화재 안전 요구 사항에 적합합니다.
각 Mellanox LinkX DAC 케이블은1년 제한된 하드웨어 보증부품 수리 또는 교체에 해당합니다. 글로벌 기술 지원은 허가 된 배급업체 및 NVIDIA 네트워크 지원 포털을 통해 제공됩니다.전용 FAE 자원 및 호환성 검증 서비스가 제공됩니다.사용자 지정 라벨링, pulltab 색상 옵션 및 길이 수정은 자격있는 OEM / ODM 프로젝트에 배치 될 수 있습니다.
Q1: 이 케이블이 이더넷 200GbE에서 2x100GbE 브레이크오웃에 호환되는가?
A: 케이블은 InfiniBand HDR / HDR100에 최적화되어 있습니다. QSFP56의 전기 특성을 충족합니다. 그러나,이더넷에 대한 시스템 수준의 호환성은 브레이크아웃 모드에 대한 호스트의 지원에 달려 있습니다.200GbE에서 2x100GbE에 대한 경우 NIC/스위치 데이터 시트를 확인하세요.
Q2: 수동 작동을 위해 권장되는 최대 거리는 무엇입니까?
A: 이 시리즈를 기반으로 26AWG 버전으로 최대 2 미터까지. 더 긴 거리를 위해 활성 광 케이블 (AOC) 또는 광 모듈이 권장됩니다.
Q3: 이 케이블을 FDR (56Gb/s) 또는 EDR (100Gb/s) InfiniBand로 사용할 수 있나요?
A: 예, 그것은 뒤로 호환됩니다: 낮은 속도 기어와 함께 사용할 때, 케이블은 협상 속도에서 작동합니다. 그러나 전체 HDR100 / HDR 대역폭은 두 끝에서 HDR 기능을 갖춘 포트를 필요로합니다.
Q4: 뜨거운 플러그를 지원합니까?
A: 예, QSFP56 커넥터는 핫 플러그 가능하며 EEPROM은 시스템 재부팅 없이 인식됩니다.
Q5: 펄탭 색은 어떤 색인가요?
A: 부분 번호의 'R'는 높은 밀도 랙에서 쉽게 식별하기 위해 무지개 당기는 것을 나타냅니다. 사용자 정의 색상은 큰 주문에 가능 할 수 있습니다.
- 최소 굽기 반지름을 초과하지 마십시오: 단일 굽기 (연결 장치에서 멀리) 에 34mm 및 반복 굽기에는 10x 케이블 OD (약 68mm) 를 사용하여 신호 저하를 피합니다.
- QSFP56 커넥터에 있는 랩 메커니즘이 제대로 된 지식 및 EMI 성능을 유지하기 위해 완전히 작동하는지 확인합니다.
- 송신기/케이블 끝을 취급할 때 ESD 안전 관행을 사용한다. 정적 방출은 EEPROM 구성 요소를 손상시킬 수 있다.
- 가급적 전압 이상으로 케이블을 당겨거나 펴지 마십시오. 항상 연결 장치를 꺼낼 때 연결 장치를 잡습니다.
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 2008년에 설립되었으며,회사는 네트워크 스위치를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다., NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워크 장비. 경험 많은 판매 및 기술 팀에 의해 지원, Starsurge 정부, 의료,제조업이 회사는 또한 IoT 솔루션, 네트워크 관리 시스템, 사용자 정의 소프트웨어 개발, 다국어 지원 및 글로벌 배달을 제공합니다.고객 우선 접근, 스타서지는 신뢰할 수 있는 품질, 반응형 서비스 및 고객이 효율적이고 확장 가능하며 신뢰할 수있는 네트워크 인프라를 구축하는 데 도움이되는 맞춤형 솔루션에 초점을 맞추고 있습니다.
변조:4x 50Gb/s PAM4
최대 범위:2m (26AWG)
전력:0.1W 전형적인 (Host 공급)
작동 온도:0°C ~ 70°C
| 공급자 / 장치 가족 | 호환성 상태 | 언급 |
|---|---|---|
| 멜라녹스 퀀텀TM HDR 스위치 시리즈 | ✔ 인증 | 풀 HDR 속도, 브레이크아웃 모드 지원 |
| 멜라녹스 커넥트X-6 HDR / HDR100 어댑터 | ✔ 인증 | 자동 협상, EEPROM 판독 확인 |
| 제3자 IB 스위치 (IBTA를 준수) | 조건적 호환성 | HDR100 브레이크아웃을 지원하는 QSFP56 포트가 필요합니다. |
| 브레이크아웃 기능이 있는 이더넷 200G 스위치 | 공식 검증되지 않은 | 적절한 펌웨어와 작동 할 수 있습니다; 연락 지원 |
- ☐ 포트 유형 확인: 양쪽 끝에는 QSFP56 케이지 (InfiniBand HDR 또는 HDR100) 가 필요합니다.
- ☐ 케이블 길이 요구사항: 2m (H002R26) 또는 1m/1,5m 버전을 확인합니다.
- ☐ 1x200G에서 2x100G 모드를 지원하는 스위치/루터
- ☐ 라크 배열에서 구부리 반지름을 확인합니다: 최소 단일 구부리 34mm, 반복 구부리 68mm
- ☐ 높은 진동 환경에서는 안전한 케이블 관리 팔을 사용하는 것이 좋습니다.
- MCP7H50-H001R30 1m 30AWG HDR에서 2x100G DAC 스플리터
- MCP7H50-H01AR30 1.5m 30AWG 변종
- MCP1650-HxxxEyy 200G HDR에서 200G HDR 수동 직결 연결 구리 (QSFP56에서 QSFP56)
- MMA1Z10-xx 더 긴 범위의 InfiniBand HDR 링크를 위한 활성 광 케이블
