200Gb/s QSFP56 HDR 패시브 DAC 케이블 – Mellanox MCP1600-E001E30 (1m, 30AWG, LSZH)

제품 상세 정보:

브랜드 이름: Mellanox
모델 번호: MCP1600-E001E30
문서: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

결제 및 배송 조건:

최소 주문 수량: 1개
가격: Negotiate
포장 세부 사항: 외부 상자
배달 시간: 목록을 기반으로
지불 조건: 티/티
공급 능력: 프로젝트/배치 별 공급
최고의 가격 접촉

상세 정보
유효성: 재고 보증: 1년
상태: 신규 및 원본 기술: 인피니본
유형: Mellanox AOC 케이블 케이블 길이: 3 미터

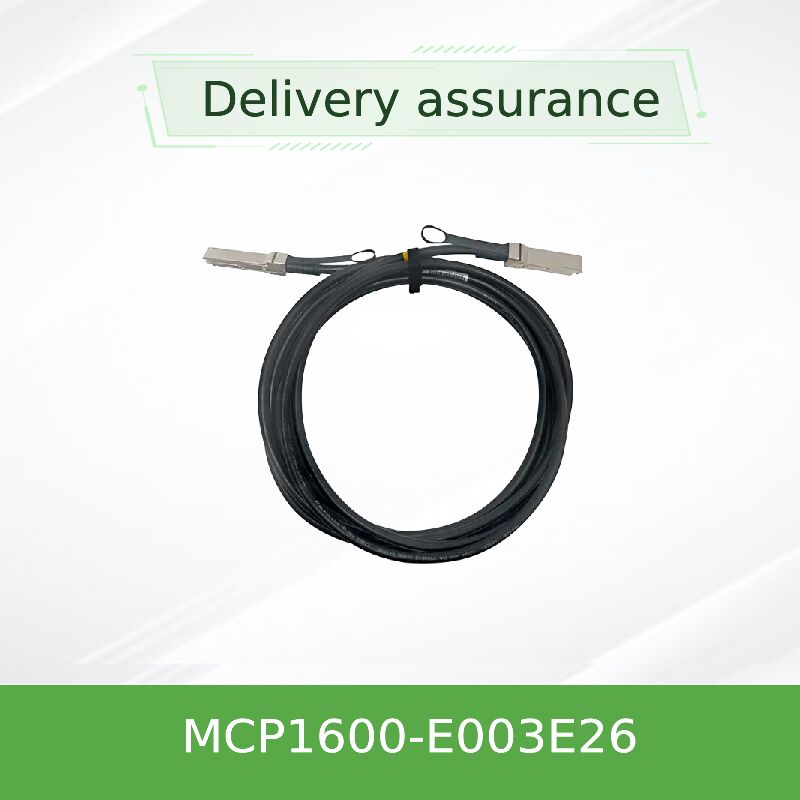

이름: Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 예어: Mellanox DAC 케이블

제품 설명

멜라노크스 MCP1600-E001E30
200Gb/s QSFP56 HDR 수동 구리 DAC
고밀도, 저전력 인피니밴드 HDR 상호 연결. 30AWG 선도체로 1미터까지 도달합니다.

200Gb/s InfiniBand HDR 환경을 위해 설계된 MCP1600-E001E30 직결 구리 케이블은 비용 효율적이고 신뢰할 수 있는 단거리 연결을 제공합니다.경로당 50Gb/s PAM4 변형을 이용함, 이 QSFP56 수동 케이블은 Mellanox HDR 시스템과 결합할 때 1E-15 이하의 비트 오류율을 유지하면서 광 송수신기 비용과 전력 오버헤드를 제거합니다.LSZH 자켓과 탄탄한 EMI 성능은 톱 오브 랙 및 랙 내부 전환에 이상적입니다..

데이터 비율
200Gb/s
케이블 길이
1미터 (3.28ft)
와이어 가이드
30 AWG
커넥터 타입
QSFP56 (SFF-8665)
재킷 재료
LSZH (Low Smoke Zero Halogen)
전력 소비
< 0.1W
제품 개요

의멜라노크스 MCP1600-E001E30고성능의 수동 구리 케이블로, 200Gb/s InfiniBand HDR (High Data Rate) 애플리케이션을 위해 설계되었습니다. LinkX 시리즈의 일부입니다.이 QSFP56 직결 케이블은 각 레인당 50Gb/s PAM4 변조에서 작동하는 8개의 고속 구리 쌍을 통합합니다., 200Gb / s의 총 대역폭을 제공합니다. 집합에는 SFF-8636 I2C 관리 인터페이스를 통해 액세스 할 수있는 제품 구성 데이터를 가진 EEPROM이 포함되어 있습니다.1W의 전형적인 전력 소비 및 수동 설계, 활성 광 케이블 또는 트랜시버 모듈에 비해 데이터 센터 전력 및 냉각 비용을 크게 줄입니다. 단거리 ( 최대 1 미터) 인터 커넥션에 이상적입니다.케이블은 뜨거운 플러그 설치를 지원하고 엄격한 IBTA InfiniBand HDR 준수.

주요 특징
  • 최대 200Gb/s 집계 데이터 속도 (4x 50Gb/s PAM4)
  • IBTA InfiniBand HDR 사양에 완전히 적합합니다.
  • 수동 구리 설계 ∼ 활성 성분이 없거나 지연 시간 제로
  • SFF-8665에 따라 핫 플러그 가능한 QSFP56 형태 인자
  • 낮은 전력 소모: < 0.1W (최대) 단일 3.3V 공급에서
  • 제품 식별 및 일련화 (I2C 인터페이스) 와 함께 EEPROM
  • 탄탄한 케이블 구조: 30 AWG 선도자, LSZH 외 장갑
  • 작동실 온도 범위: 0°C~70°C
  • 우수한 BER 성능: Mellanox InfiniBand HDR 시스템과 함께 < 1E-15
  • RoHS 준수, 납 없는 PCB (LF) 및 하로겐 없는 PCB (HF)
기술 및 준수

MCP1600-E001E30은 각 노선에 50Gb/s의 4선 PAM4 변조를 활용하여 수동 구리 인프라를 통해 200Gb/s의 처리량을 가능하게 합니다.SFF-8665 기계적 요구 사항 및 SFF-8636 관리 인터페이스에 부합합니다.각 케이블은 고속 눈 다이어그램 검증, 삽입 손실 및 크로스 스톡 스크리닝을 포함하여 엄격한 생산 테스트를 거치게 됩니다.30 AWG 가이브는 최소한의 곡선 반지름을 유지하면서 1 미터 거리에서 최적의 신호 무결성을 보장합니다.: 단일 굽기 35.5mm, 조립 / 반복 굽기 71mm, 고밀도 랙에서 유연한 배포를 촉진합니다.

전형적 인 배치

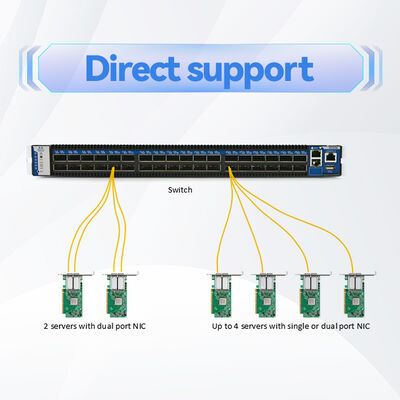

  • 톱 오브 랙 (ToR) 스위칭:InfiniBand HDR 스위치를 같은 랙 내의 컴퓨팅 노드로 연결합니다.
  • 고성능 컴퓨팅 (HPC):클러스터 환경에서 GPU 서버와 리프 스위치 사이의 단거리 연결.
  • 데이터센터 상호 연결:비용 효율적인 스토리지 노드 및 관리 네트워크의 포인트에서 포인트 연결.
  • AI/ML 클러스터:분산된 교육 작업에 필수적인 초저지연 연결
  • 인접 서버 스택:밀집된 컴퓨팅 환경에서 이웃 유닛을 연결하는 데 이상적입니다.
호환성

Mellanox/NVIDIA InfiniBand HDR 어댑터, 스위치 및 QSFP56 포트와 원활한 상호 운용성을 위해 설계되었습니다.또한 QSFP56 기반의 100Gb/s 및 50Gb/s 시스템과 후향 호환이 가능하며 적절한 속도 협상과 함께 사용된다.주요 서버 플랫폼 및 SFF-8665 / SFF-8636 표준을 따르는 제3자 QSFP56 포트와 호환됩니다.

기술 사양
매개 변수 사양
제품 모델 MCP1600-E001E30
케이블 종류 수동 구리 직결 연결 케이블 (DAC)
데이터 비율 200Gb/s (4x 50Gb/s PAM4)
길이 1m (차별 ± 0.025m)
와이어 가이드 (AWG) 30 AWG
커넥터 QSFP56, 검은색 풀탭, SFF-8665을 준수합니다.
공급 전압 (Vcc) 3.135V ∙ 3.465V (3.3V 명산)
전력 소비 최대 0.1W
작동용 온도 0°C ~ 70°C
저장 온도 -40°C ~ 85°C
상대 습도 (운동) 5% ∼ 85% 비 응축
특이 임페던스 100Ω ±10%
전파 지연 ≤ 4.5 ns/m (정보)
케이블 외부 지름 7.1 ± 0.35mm
최소 굽기 반지름 (일체) 35.5mm
재킷 재료 LSZH (Low Smoke Zero Halogen)
준수 RoHS, IBTA 인피니밴드 HDR, SFF-8665, SFF-8636
선택 가이드 MCP1600 시리즈
부문 번호 길이 AWG 설명
MCP1600-E001E30 1.0m 30 AWG 200Gb/s QSFP56 패시브 DAC, LSZH, 검은색 풀탭
MCP1600-E0015E30 1.5m 30 AWG 200Gb/s QSFP56 패시브 DAC, LSZH, 검은색 풀탭
MCP1600-E002E26 2.0m 26 AWG 200Gb/s QSFP56 패시브 DAC, LSZH, 검은색 풀탭
MCP1600-E003E26 3.0m 26 AWG 200Gb/s QSFP56 패시브 DAC, LSZH, 검은색 풀탭
액티브 광케이블 보다 장점
  • 더 낮은 비용:트랜시버 구성 요소를 제거하고, 물자 비용을 줄입니다.
  • 0 추가 지연:수동 전송은 신호 지연을 최소화합니다.
  • 전력 예산 감소:끝당 <0.1W를 소비하고 액티브 광학에 대해서는 몇 와트를 소비합니다.
  • 높은 신뢰성:오프틱 인터페이스가 없거나 고장납니다.
  • 케이블 관리에 편리함:LSZH 자켓, 유연한 구부리 반지름은 고밀도 랙에서 라우팅을 단순화합니다.
서비스 및 지원

홍콩 스타서지 그룹은 글로벌 배송 및 다국어 기술 지원을 제공합니다. 모든 MCP1600-E001E30 케이블은 부품 수리 또는 교체를 포함하는 1 년 제한 하드웨어 보증으로 제공됩니다.판매 전 엔지니어링 컨설팅, 호환성 검증 및 판매 후 RMA 서비스가 제공됩니다. 대용량 주문을 위해 사용자 정의 라벨링 및 포장 옵션이 마련 될 수 있습니다.

자주 묻는 질문
Q1: MCP1600-E001E30는 100Gb/s InfiniBand EDR 시스템과 호환되는가?
네, 연결 속도 협상을 지원합니다. EDR 포트에 연결되면 100Gb/s로 작동하며 투자 보호를 제공합니다.
Q2: 이 케이블은 멜라녹스가 아닌 스위치와 함께 사용할 수 있습니까?
일반적으로 스위치 포트가 SFF-8665 QSFP56 형식 인자를 지원하고 200Gb/s HDR 또는 더 낮은 속도를 지원하는 경우 그렇습니다. 그러나 제3자 하드웨어에 대한 호환성 검사를 권장합니다.
Q3: "패시브 DAC"는 무엇을 의미합니까?
수동 직접 연결 구리 케이블은 내부에 활성 전자 구성 요소가 없습니다. 그들은 단지 구리 전도기와 수동 평형에 의존하며 거의 0의 전력 소비와 대기 시간을 초래합니다.
Q4: 보증 기간은 얼마입니까?
제조 결함을 다루는 1 년 제한 하드웨어 보증 요청에 따라 확장 된 지원 옵션이 제공됩니다.
Q5: 30AWG와 26AWG 버전의 차이점은 무엇입니까?
30AWG 케이블은 더 얇고 더 유연하며, 짧은 거리에 적합합니다. 26AWG는 200Gb/s의 신호 무결성을 유지하면서 더 긴 범위 (2m-3m) 를 위해 두꺼운 전도기를 사용합니다.
예방 조치 및 설치 설명서
  • 신호가 저하되지 않도록 최소 구부름 반지름 (35.5mm 정적 구부름; 71mm 반복 구부름) 을 초과하지 마십시오.
  • 설치 중에 적절한 전자기 충전 (ESD) 예방 조치를 보장합니다.
  • 장시간 신뢰성을 유지하기 위해 지정된 케이스 온도 (070°C) 내에서 작동합니다.
  • 3.3V 공급 및 I2C 관리를 지원하는 호환 QSFP56 포트만 사용하십시오.
홍콩 스타서지 그룹 회사 (Hong Kong Starsurge Group Co., Limited)

2008년에 설립된 스타서지는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 중심의 공급업체입니다. 정부, 의료, 제조, 교육,전세계 금융 및 기업 고객, 우리는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, DAC 케이블 등을 제공합니다. 고객 우선 접근법으로, Starsurge는 신뢰할 수 있는 품질, 반응 지원, 글로벌 배달,사용자 정의 소프트웨어 개발우리의 경험이 풍부한 기술 팀은 고객이 확장 가능하고 미래를 위한 네트워크 인프라를 구축하도록 도와줍니다.

왜 스타서지와 파트너가 되죠?다국어 지원, 맞춤형 소싱, 엄격한 품질 통제. 부피 가격 또는 사용자 정의 DAC 길이, 우리의 판매 엔지니어와 연락하십시오.

RFQ의 연락처 →
호환성 행렬
제품군 호환성 모델/포트 속도 지원
Mellanox / NVIDIA 인피니밴드 스위치 QM8700, QM8790, SB7800 시리즈, QM9700 (QSFP56 포트) 200Gb/s HDR, 100Gb/s EDR
인피니밴드 호스트 채널 어댑터 커넥트X-6 HDR, 커넥트X-6 Dx, 커넥트X-7 (QSFP56/QSFP112 후향 호환) 200GB/s, 100GB/s
제3자 이더넷 스위치 (QSFP56 케이지) PAM4에 대한 NIC/스위치 지원에 의존합니다. 100GbE/200GbE가 가능한 모델 지원되는 경우 최대 200GbE
구매자 체크리스트
  • ✔ 신호 무결성을 위해 필요한 길이 (MCP1600-E001E30에 대한 1m) 와 AWG를 확인합니다.
  • ✔ 스위치 / 어댑터 포트 유형: QSFP56 (HDR) 전체 200Gb / s를 위해 필요합니다.
  • ✔ 라크 안의 작동 온도 범위 (0°C ~ 70°C) 를 확인 하십시오.
  • ✔ 전체 또는 제한된 공기 공간 설비에 대한 LSZH 재킷 준수를 보장하십시오.
  • ✔ 특정 데이터 센터 처리 필요 경우 pulltab 색상 및 지향을 확인.
  • ✔ 대용량 배포 를 위해 공장 테스트 보고서를 요청 합니다.
