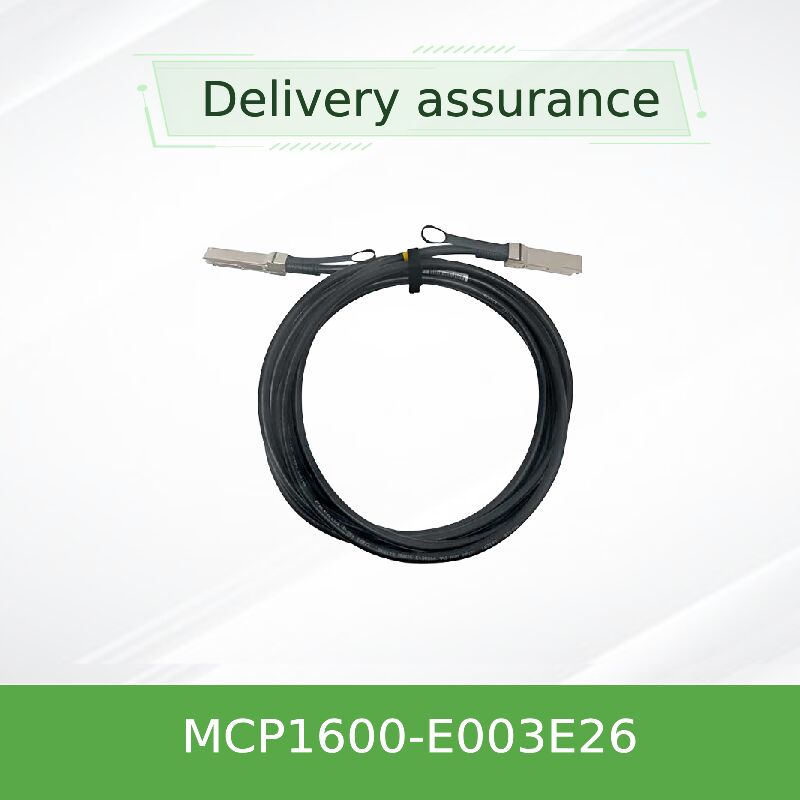

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 패시브 다이렉트 어태치 구리 케이블 – 3m, EDR InfiniBand, 저지연, 데이터 센터 상호 연결을 위한 거의 제로 전력
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E003E26 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
제품 설명
주요 기능
200Gb/s QSFP56 HDR 패시브 구리 DAC
200Gb/s QSFP56 HDR 패시브 구리 DAC
고밀도, 저전력 InfiniBand HDR 상호 연결 | 26AWG 도체로 3미터 도달 거리
200Gb/s InfiniBand HDR 환경을 위해 설계된 MCP1600-E003E26 직접 연결 구리 케이블은 비용 효율적이고 안정적인 단거리 연결을 제공합니다. 레인당 50Gb/s PAM4 변조를 활용하는 이 QSFP56 패시브 케이블은 Mellanox HDR 시스템과 함께 사용할 때 광 트랜시버 비용 및 전력 오버헤드를 제거하면서 비트 오류율을 1E-15 미만으로 유지합니다. LSZH 재킷과 강력한 EMI 성능으로 인해 랙 상단 및 랙 내부 스위칭에 이상적입니다.
와이어 게이지 (AWG)
200Gb/s
케이블 길이
3미터 (9.84피트)
와이어 게이지
트랜시버 부품을 제거하여 BOM(자재 명세서)을 줄입니다.
커넥터 유형
QSFP56 (SFF-8665)
선택 가이드 – MCP1600 시리즈
부품 번호
보관 온도
< 0.1W
제품 개요
Mellanox MCP1600-E003E26은 200Gb/s InfiniBand HDR(고속 데이터 전송) 애플리케이션을 위해 설계된 고성능 패시브 구리 케이블입니다. LinkX 시리즈의 일부인 이 QSFP56 직접 연결 케이블은 레인당 50Gb/s PAM4 변조로 작동하는 8개의 고속 구리 쌍을 통합하여 총 대역폭 200Gb/s를 제공합니다. 이 어셈블리에는 SFF-8636 I²C 관리 인터페이스를 통해 액세스할 수 있는 제품 구성 데이터가 포함된 EEPROM이 포함되어 있습니다. 0.1W의 일반적인 소비 전력과 패시브 설계를 통해 액티브 광 케이블 또는 트랜시버 모듈에 비해 데이터 센터 전력 및 냉각 비용을 크게 절감할 수 있습니다. 단거리 상호 연결(최대 3미터)에 이상적인 이 케이블은 핫 플러그 가능 설치를 지원하며 엄격한 IBTA InfiniBand HDR 규정을 준수합니다.주요 기능최대 200Gb/s 총 데이터 속도 (4x 50Gb/s PAM4)
IBTA InfiniBand HDR 사양 완벽 준수
- 패시브 구리 설계 – 액티브 부품 없음, 지연 시간 페널티 없음
- SFF-8665에 따른 핫 플러그 가능 QSFP56 폼 팩터
- 낮은 소비 전력: 단일 3.3V 공급에서 < 0.1W (최대)
- 제품 식별 및 직렬화용 EEPROM (I²C 인터페이스)
- 견고한 케이블 구조: 26 AWG 도체, LSZH 외부 재킷작동 케이스 온도 범위: 0°C ~ 70°C
- 우수한 BER 성능: Mellanox InfiniBand HDR 시스템에서 < 1E-15
- RoHS 준수, 무연(LF) 및 무할로겐(HF) PCB
- 기술 및 규정 준수
- MCP1600-E003E26은 레인당 50Gb/s의 4-레인 PAM4 변조를 활용하여 패시브 구리 인프라를 통해 200Gb/s 처리량을 가능하게 합니다. SFF-8665 기계적 요구 사항 및 SFF-8636 관리 인터페이스를 준수합니다. 각 케이블은 고속 아이 다이어그램 검증, 삽입 손실 및 누화 스크리닝을 포함한 엄격한 생산 테스트를 거쳐 즉시 사용 가능한 안정성을 보장합니다. 26 AWG 게이지는 3미터 거리에서 최적의 신호 무결성을 보장하면서 최소 굽힘 반경(단일 굽힘 47mm, 어셈블리/반복 굽힘 94mm)을 유지하여 고밀도 랙에서 유연한 배포를 용이하게 합니다.일반적인 배포

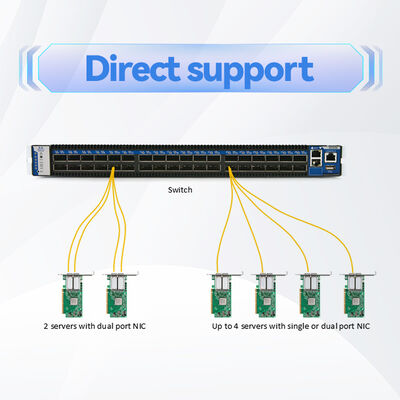

- 랙 상단(ToR) 스위칭:
동일한 랙 내에서 InfiniBand HDR 스위치를 컴퓨팅 노드에 연결합니다.
고성능 컴퓨팅(HPC):
클러스터 환경에서 GPU 서버와 리프 스위치 간의 단거리 링크.
- 데이터 센터 상호 연결:스토리지 노드 및 관리 네트워크를 위한 비용 효율적인 지점 간 연결.
- AI/ML 클러스터:분산 학습 워크로드에 필수적인 초저지연 링크.
- 호환성Mellanox/NVIDIA InfiniBand HDR 어댑터, 스위치 및 QSFP56 포트와 원활한 상호 운용성을 위해 설계되었습니다. 또한 적절한 속도 협상을 통해 사용 시 QSFP56 기반 100Gb/s 및 50Gb/s 시스템과 하위 호환됩니다. SFF-8665 / SFF-8636 표준을 따르는 주요 서버 플랫폼 및 타사 QSFP56 포트와 호환됩니다.
- 기술 사양매개변수
사양
제품 모델
MCP1600-E003E26
| 케이블 유형 | 패시브 구리 직접 연결 케이블 (DAC) |
|---|---|
| 데이터 속도 | 액티브 광 케이블 대비 장점 |
| 길이 | 3미터 (± 0.050m 허용 오차) |
| 와이어 게이지 (AWG) | 26 AWG |
| 1.0m | QSFP56, 검은색 풀탭, SFF-8665 준수 |
| 공급 전압 (Vcc) | 트랜시버 부품을 제거하여 BOM(자재 명세서)을 줄입니다. |
| 소비 전력 | 최대 0.1W |
| 작동 케이스 온도 | 0°C ~ 70°C |
| 보관 온도 | -40°C ~ 85°C |
| 상대 습도 (작동 시) | 5% – 85% 비응축 |
| 특성 임피던스 | 100Ω ±10% |
| 전파 지연 | ≤ 4.5 ns/m (참고용) |
| 케이블 외경 | 7.1 ± 0.35 mm |
| 최소 굽힘 반경 (단일) | 47 mm |
| 재킷 재질 | LSZH (저연기 무할로겐) |
| 규정 준수 | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| 선택 가이드 – MCP1600 시리즈 | 부품 번호 |
| 길이 | AWG |
설명

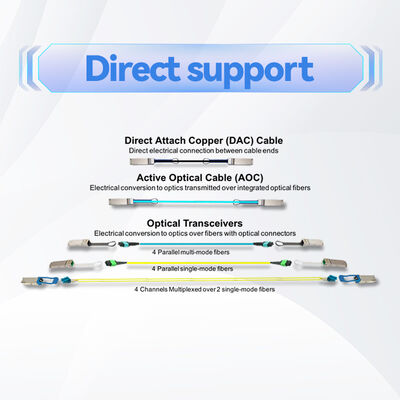

| MCP1600-E001E30 | 1.0m | 30 AWG | 200Gb/s QSFP56 패시브 DAC, LSZH |
|---|---|---|---|
| – 2m 26AWG 패시브 DAC | 1.5m | 26 AWG | 200Gb/s QSFP56 패시브 DAC, LSZH, 검은색 풀탭 |
| – 페어링된 DAC 케이블에 이상적인 40포트 HDR InfiniBand 스위치 | 2.0m | 26 AWG | 200Gb/s QSFP56 패시브 DAC, LSZH, 검은색 풀탭 |
| 3.0m | 트랜시버 부품을 제거하여 BOM(자재 명세서)을 줄입니다. | 추가 지연 없음: | |
| 액티브 광 케이블 대비 장점 | 낮은 비용: | 트랜시버 부품을 제거하여 BOM(자재 명세서)을 줄입니다. | 추가 지연 없음: |
패시브 전송은 최소한의 신호 지연을 보장합니다.
- 전력 예산 감소:액티브 광학 장치의 몇 와트와 비교하여 엔드당 <0.1W 소비.
- 높은 신뢰성:청소하거나 고장날 광 인터페이스가 없습니다.
- 쉬운 케이블 관리:LSZH 재킷, 유연한 굽힘 반경은 고밀도 랙에서 라우팅을 단순화합니다.서비스 및 지원
- 홍콩 스타서지 그룹은 글로벌 배송 및 다국어 기술 지원을 제공합니다. 모든 MCP1600-E003E26 케이블에는 부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증이 제공됩니다. 사전 판매 엔지니어링 상담, 호환성 검증 및 판매 후 RMA 서비스가 제공됩니다. 대량 주문의 경우 맞춤형 라벨링 및 포장 옵션을 준비할 수 있습니다.자주 묻는 질문
- Q1: MCP1600-E003E26은 100Gb/s InfiniBand EDR 시스템과 호환됩니까?예, 링크 속도 협상을 지원합니다. EDR 포트에 연결하면 100Gb/s로 작동하여 투자 보호를 제공합니다.
Q2: 이 케이블을 비-Mellanox 스위치와 함께 사용할 수 있습니까?
일반적으로 스위치 포트가 SFF-8665 QSFP56 폼 팩터와 200Gb/s HDR 또는 낮은 속도를 지원하는 경우 가능합니다. 그러나 타사 하드웨어에 대한 호환성 검증을 권장합니다.
Q3: "패시브 DAC"는 무엇을 의미합니까?
패시브 직접 연결 구리 케이블은 내부에 액티브 전자 부품이 없으며 구리 도체와 패시브 이퀄라이제이션에만 의존하여 거의 제로에 가까운 전력 소비와 지연 시간을 제공합니다.
Q4: 보증 기간은 어떻게 됩니까?
제조 결함을 포함하는 1년 제한 하드웨어 보증. 요청 시 확장 지원 옵션을 사용할 수 있습니다.
주의 사항 및 설치 참고 사항
신호 저하를 방지하기 위해 최소 굽힘 반경(정적 굽힘 47mm, 반복 굽힘 94mm)을 초과하지 마십시오.
설치 중 적절한 정전기 방전(ESD) 주의 사항을 준수하십시오.
장기적인 신뢰성을 유지하기 위해 지정된 케이스 온도(0–70°C) 내에서 작동하십시오.
3.3V 공급 및 I²C 관리를 지원하는 호환되는 QSFP56 포트와만 사용하십시오.
홍콩 스타서지 그룹 유한 회사 소개
- 2008년에 설립된 스타서지는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 공급업체입니다. 전 세계 정부, 의료, 제조, 교육, 금융 및 기업 고객에게 서비스를 제공하며 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, DAC 케이블 등을 제공합니다. 고객 우선 접근 방식을 통해 스타서지는 신뢰할 수 있는 품질, 신속한 지원, 글로벌 배송 및 맞춤형 소프트웨어 개발을 보장합니다. 숙련된 기술 팀은 고객이 확장 가능하고 미래 지향적인 네트워크 인프라를 구축하도록 지원합니다.
- 스타서지와 파트너가 되어야 하는 이유
- 다국어 지원, 맞춤형 소싱 및 엄격한 품질 관리. 대량 가격 또는 맞춤형 DAC 길이에 대해서는 영업 엔지니어에게 문의하십시오.
- RFQ 문의하기 →
QM8700, QM8790, SB7800 시리즈, QM9700 (QSFP56 포트)
| 200Gb/s HDR, 100Gb/s EDR | InfiniBand 호스트 채널 어댑터 | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 하위 호환) |
|---|---|---|
| 200Gb/s, 100Gb/s | 타사 이더넷 스위치 (QSFP56 케이지 포함) | PAM4에 대한 NIC/스위치 지원에 따라 다름; 100GbE/200GbE 지원 모델 |
| 지원되는 경우 최대 200GbE | 구매자 체크리스트 – 패시브 DAC 선택 | ✓ 필요한 길이(MCP1600-E003E26의 경우 3m) 및 신호 무결성을 위한 AWG 확인. |
| ✓ 스위치/어댑터 포트 유형 확인: 200Gb/s 전체를 위한 QSFP56 (HDR) 필요. | ✓ 랙 내부 작동 온도 범위 확인(0°C ~ 70°C). | ✓ 플레넘 또는 제한된 공기 공간 설치의 경우 LSZH 재킷 규정 준수 확인. |
✓ 특정 데이터 센터 처리가 필요한 경우 풀탭 색상 및 방향 확인.
- ✓ 대규모 배포를 위한 공장 테스트 보고서 요청.
- 관련 제품
- MCP1600-E001E30
- – 더 짧은 랙 연결을 위한 1m 30AWG 버전
- MCP1600-E0015E30
- – 1.5m 30AWG 패시브 DAC
MCP1600-E002E26
- – 2m 26AWG 패시브 DACNVIDIA Mellanox QM8700 스위치
- – 페어링된 DAC 케이블에 이상적인 40포트 HDR InfiniBand 스위치
이 제품에 대한 자세한 내용을 알고 싶습니다
