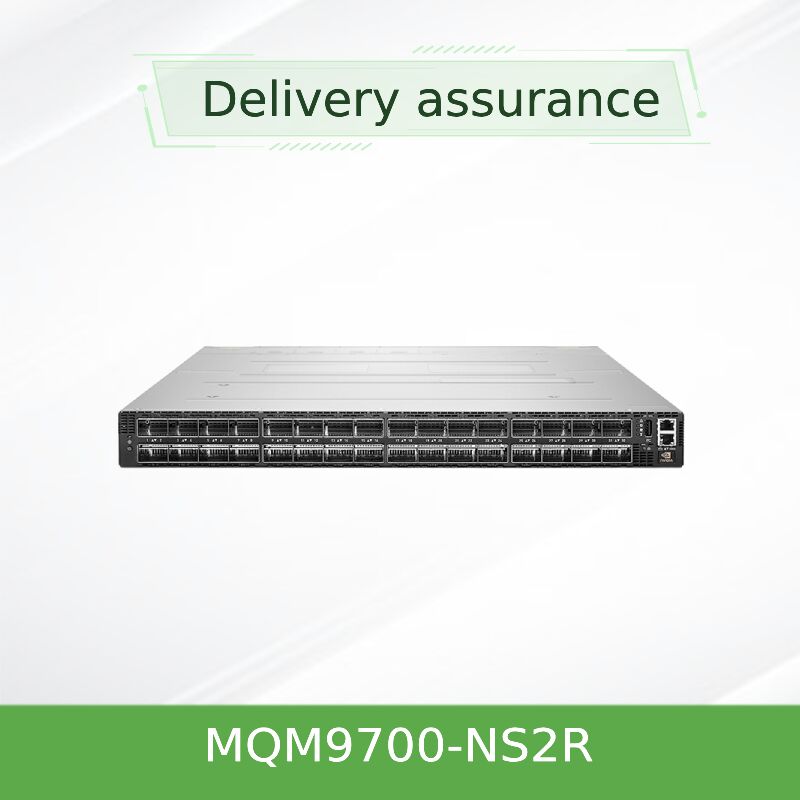

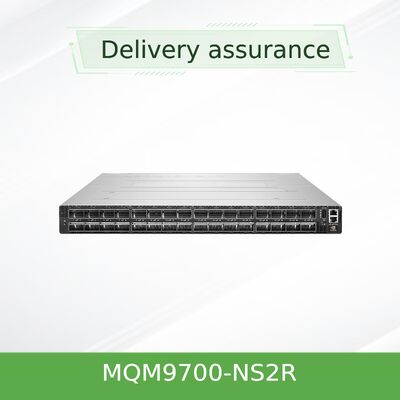

NVIDIA 퀀텀-2 QM9700-NS2R 64-포트 400G 인피니밴드 관리 스위치
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MQM9700-NS2R (920-9B210-00RN-0M2) | 전송 속도: | 400G |
|---|---|---|---|
| 포트: | 64 | 기술: | 인피니본 |
| 최대 속도: | ndr | 운송 패키지: | 포장 |
| 강조하다: | NVIDIA 퀀텀-2 400G 인피니밴드 스위치,64-포트 InfiniBand 관리 스위치,멜라녹스 퀀텀-2 네트워크 스위치 |
||
제품 설명
업계 최고의 NDR 포트당 400Gb/s 51.2Tb/s 전체 처리량 SHARPv3 네트워크 컴퓨팅 인공지능 및 HPC 섬유에 대한 극저지 지연
NVIDIA 퀀텀-2 QM9700-NS2R는 전면 관리 1U 인피니밴드 스위치로 전례 없는 64 포트 400Gb/s (NDR) 비 차단 대역폭을 제공합니다.과학 연구, 고성능 컴퓨팅 (HPC) 클러스터, 그것은 51.2 Tb / s의 총 양방향 처리량과 초당 665 억 개 이상의 패킷으로 대규모 확장성을 가능하게합니다. SHARPv3를 활용하여,적응형 로팅, RDMA, QM9700-NS2R는 가장 까다로운 작업 부하를 위해 데이터 이동과 네트워크 컴퓨팅을 가속화합니다.
- 스위치 라딕스:64개의 비 차단 400G 포트 (32개의 OSFP 커넥터)
- 매출량:51.2 Tb/s 합계 양방향
- 패킷 비율:>초당 665억개의 패킷 (BPPS)
- SHARPv3:32배의 AI 가속 개선
- 공기 흐름:커넥터와 전력 (C2P) 역공류, 뜨거운 통로 격리기에 이상적입니다
- 관리자:최대 2,000개의 노드, MLNX-OS, CLI, WebUI, SNMP, JSON API를 위한 온보드 서브넷 관리자
- 전원 및 냉각:1+1 리던던트 핫스프레이 PSU, 핫스프레이 가능한 팬 유닛, 앞뒤 또는 뒷뒤 옵션 (C2P 구성)
NVIDIA 퀀텀-2 플랫폼에 기반을 둔 QM9700 시리즈는 데이터 센터 스위칭 밀도와 효율성을 재정의합니다.C2P 공기 흐름) 은 컴팩트 1U 차체에 400Gb / s 인피니밴드 64 포트를 통합합니다.포트 분할 기술을 지원하여 200Gb/s의 128개의 포트를 제공할 수 있으며, 패트 트리, 드래곤 플라이+, 슬림 플라이, 다차원 토러스 같은 유연한 토폴로지를 제공합니다.이전 InfiniBand 세대와의 후속 호환성은 기존 인프라에 원활한 통합을 보장합니다.첨단 텔레메트리, 혼잡 제어 및 자기 치유 네트워크 기능으로, 이 스위치는 작업을 단순화하면서 애플리케이션 처리량을 극대화합니다.
스플리터 케이블을 통해 400G NDR 또는 128x200G를 지원하는 32 OSFP 케이지, 1U 형식 인 1U에서 가장 밀도가 높은 상부 인피니밴드 스위치를 제공합니다.
제3세대 NVIDIA 확장 가능한 계층 집계 및 감소 프로토콜은 인공지능 집단 작업을 최대 32배까지 가속화하여 데이터 이동과 대기 시간을 줄입니다.
리모트 다이렉트 메모리 액세스 (RDMA) 와 적응형 라우팅은 병목을 제거하고, 향상된 가상 차선 지도와 혼잡 통제는 일관된 성능을 유지합니다.
자동 오류 전환, 링크 레벨 재전송 및 고급 모니터링 기능으로 미션 크리티컬 워크 로드에서 방해가 되지 않는 작업을 보장합니다.
온보드 서브네트 관리자는 최대 2000개의 노드를 지원합니다. CLI, WebUI, SNMP 및 JSON/REST API를 통해 전체 차시 관리를 지원합니다.
확장 가능하고 비용 효율적인 클러스터 디자인을 위해 최적화되었습니다. 이중 밀도 라딕스는 네트워크 계층을 줄이고 소유 총 비용을 낮추고 있습니다.
퀀텀-2 플랫폼은 NVIDIA의 최신 400G SerDes 기술을 통합하여 51.2 Tb/s의 스위칭 용량을 제공합니다. 주요 혁신은 다음과 같습니다.SHARPv3네트워크 내 컴퓨팅, 컴퓨팅 노드에서 집단 작업을 할인하여 인공지능 훈련 효율성을 크게 향상시킵니다.리모트 다이렉트 메모리 액세스 (RDMA)커널 오버헤드를 우회하여 마이크로초 규모의 대기 시간을 달성합니다. 적응 라우팅은 핫스팟을 피하기 위해 여러 경로에 트래픽을 동적으로 분배합니다.서비스 품질 향상 (QoS) 및 가상 노선 (VL) 지도가 중요한 애플리케이션에 대 한 대역폭을 보장 하는 동안QM9700-NS2R는 또한 실시간 조직 모니터링 및 자동 치유 기능을 위한 고급 텔레미터리를 통합하여 링크 장애를 통해 트래픽을 자동으로 재방송합니다.
- 인공지능과 기계 학습 클러스터:고 라디크스 NDR 스위치는 SHARPv3 가속 NCCL 집단과 함께 거대한 GPU 슈퍼 컴퓨팅 팟을 가능하게합니다.
- HPC 연구 센터:슬림플라이 또는 패트 트리 토폴로지는 날씨 시뮬레이션, 게놈학 및 물리학에 초저 Latency로 수천 개의 노드를 연결합니다.
- 엔터프라이즈 데이터 센터:동서 트래픽을 400G 스핀 앤 리프 아키텍처로 통합하여 계층 수와 운영 비용을 줄입니다.
- 클라우드 & 하이퍼스케일:드래곤플라이+와 다차원 토루스 (multi-dimensional torus) 를 통해 최대 확장성을 확보하고 랙 단위당 대역폭 밀도를 높일 수 있습니다.
- 저장 & IO 확장:InfiniBand를 통해 NVMe over Fabrics (NVMe-oF) 를 사용하는 고성능 저장 시스템을 연결합니다.

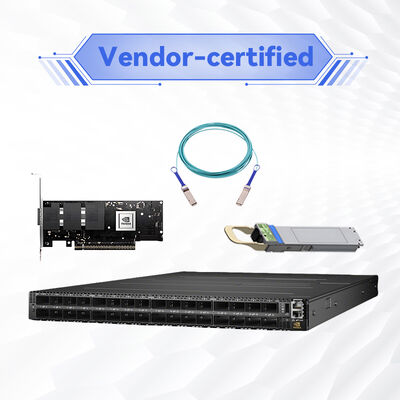

QM9700-NS2R는 NVIDIA InfiniBand 어댑터 (ConnectX-6, ConnectX-7, ConnectX-8) 와 케이블 (활성 / 수동 구리, 활성 섬유, 광 모듈),그리고 이전 FDR/EDR/HDR 세대. 자동화 프레임워크에 대한 광범위한 API 지원으로 MLNX-OS를 실행합니다. 고급 모니터링, 예측 분석 및 텔레미터리를 위해 NVIDIA 유니피드 패브릭 관리자 (UFM) 와 호환됩니다.스위치는 주요 HPC 스케줄러와 오픈 네트워크 자동화 도구와 원활하게 통합됩니다..
| 구성 요소 | 지원 모델/표준 |
|---|---|
| 호스트 채널 어댑터 | NVIDIA 커넥트X-6 / 커넥트X-7 / 커넥트X-8 인피니밴드, NDR 400G HCA |
| 케이블 & 트랜시버 | OSFP 수동 구리 (2,5m까지), 활성 구리, 활성 섬유 (500m까지), 광 모듈 (200G 스플릿을 위한 QSFP-DD에서 OSFP 어댑터) |
| 이전 InfiniBand 속도 | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) |
| 관리 및 자동화 | MLNX-OS, UFM, SNMP, JSON-RPC, Ansible 모듈을 통해 프로메테우스/그래파나 |
| 매개 변수 | 사양 |
|---|---|
| 포트 및 속도 | 400Gb/s (NDR) 인피니밴드 64개의 비 차단 포트; 32개의 OSFP 커넥터; 스플리터 케이블을 통해 128개의 포트 @200Gb/s를 지원한다 |
| 전환 용량 | 51.2 Tb/s 전체 양방향 처리량: 초당 665억 패킷 이상 (BPPS) |
| 지연시간 | 서브-130ns (동적 경로와 함께 항구에서 항구) |
| 프로세서 및 메모리 | x86 커피 레이크 i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| 관리 인터페이스 | 1x USB 301x USB (I2C), 1x RJ45 (이더넷), 1x RJ45 (UART) |
| 전원 공급 | 1+1 리던스, 핫스변이블, 200~240Vac, 80 PLUS 골드+ 인증 |
| 냉각 및 공기 흐름 | 커넥터와 전력 (C2P) 역공류 (NS2R 모델); 핫스변이 가능한 팬 유닛, 앞/뒤 옵션 |
| 차원 (HxWxD) | 1.7 in (43.6 mm) x 17.0 in (438 mm) x 26.0 in (660.4 mm) |
| 무게 | 14.5kg (31.97파운드) |
| 운영 조건 | 온도: 0°C ~ 40°C; 습도: 10% ~ 85% 응축되지 않습니다. 고도 최대 3050m |
| 규제 및 안전 | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, 에너지 스타 |
| 보증 | 1년 제조사 보증 (확장 가능) |
| 주문할 수 있는 부품 번호 | 설명 | 관리 | 공기 흐름 방향 |
|---|---|---|---|
| MQM9700-NS2R | 64개의 포트 400Gb/s 인피니밴드, 관리 스위치, 32개의 OSFP 포트 | 전체 탑재 하위 네트워크 관리자, MLNX-OS | 커넥터와 전력 (C2P) ⇒ 역공류 |
| MQM9700-NS2F | 64 포트 400Gb/s 인피니밴드, 관리 스위치 | 관리 (동일한 특징) | 전력 연결 장치 (P2C) ∼ 앞면 공기 흐름 |
| MQM9790-NS2R | 64개의 포트 400Gb/s, 관리되지 않은 스위치 | 관리되지 않은 외부 UFM 관리 | C2P 역공류 |
| MQM9790-NS2F | 64개의 포트 400Gb/s, 관리되지 않은 스위치 | 관리되지 않은 | P2C 전향 공기 흐름 |
QM9700-NS2R은 고급 온박스 관리 (소부 네트워크 관리자) 및 커넥터-파워 공기 흐름 (출력에서 냉동 통로) 을 필요로하는 고객에게 이상적입니다.주문하기 전에 데이터 센터 열 설계와 공기 흐름 호환성을 확인.
창고와 공급 파트너는 안전한 포장으로 전세계적으로 빠른 배송을 가능하게 합니다.
우리 내부 엔지니어들은 네트워크 토폴로지, 케이블 플랜, 그리고 펌웨어 요구사항을 검증하는데 도움을 줍니다.
장기 보증 옵션과 고급 교체 프로그램으로 승인된 파트너 가격.
영어, 중국어, 칸톤어 및 지역 언어에 대한 전용 지원
스타서지는 설계 컨설팅부터 배포 및 판매 후 유지보수까지의 끝에서 끝까지 라이프 사이클 지원을 제공합니다. 우리의 서비스에는 현장 설치 안내, RMA 처리,펌웨어 업그레이드 지원, 및 맞춤형 케이블 솔루션. 대용량 프로젝트의 경우, 우리는 전용 계정 관리 및 24/7 기술 강화를 제공합니다. QM9700-NS2R 1 년 하드웨어 보증과 함께 배포;요청에 따라 확장 지원 패키지가 제공됩니다..
유일한 차이점은 공기 흐름 방향입니다: NS2R는 커넥터에서 파워 (C2P) 역 공기 흐름을 사용하지만 NS2F는 파워에서 커넥터 (P2C) 전향 공기 흐름을 사용합니다.라크 열 설계에 따라 선택하십시오 (열기 통로 / 냉기 통로).
예, QM9700은 HDR (200G), EDR (100G), FDR (56G) 속도를 위한 적절한 어댑터 케이블 또는 브레이크아웃 옵션을 사용하여 역환 호환성을 지원합니다.확인된 케이블 SKU를 위해 호환성 매트릭스를 참조하거나 Starsurge에 문의하십시오..
아니, QM9700-NS2R는 최대 2000개의 노드를 관리할 수 있는 통합된 온보드 서브네트 매니저를 갖추고 있으며, 중소형 배포를 단순화합니다. 더 큰 패브릭에 대해서는 외부 SM 또는 UFM를 사용할 수 있습니다.
예, InfiniBand 패브릭은 서버 벤더에 무지합니다. 지원되는 InfiniBand HCA (예: ConnectX 시리즈) 를 가진 모든 서버는 원활하게 연결할 수 있습니다.
일반적인 전력은 포트 구성과 케이블에 따라 다릅니다. PSU는 1 + 1 과잉 200-240Vac, 골드 + 등급입니다. 자세한 전력 계획에 대해 저희에게 문의하십시오.
- 공기 흐름 방향 (NS2R에 대한 C2P) 이 랙 환기 전략과 일치하는지 확인하여 과열을 방지하십시오.
- 400G 성능을 위해 승인된 NVIDIA OSFP 모듈 또는 자격을 갖춘 수동/활성 구리/섬유 케이블만 사용한다.
- 설치는 ESD 예방 조치를 준수하고 자격을 갖춘 네트워크 직원이 수행해야합니다.
- 단절을 피하기 위해 펌웨어 업데이트는 MLNX-OS 가이드라인을 사용하여 실행해야합니다. 따라서 유지 보수 창을 계획하십시오.
2008년에 설립된 스타서지는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 중심의 공급업체입니다. 우리는 정부, 의료, 제조, 교육, 금융,세계 각국 및 기업 부문경험 많은 영업 및 기술 팀으로 스위치, NIC, 무선 컨트롤러, 케이블 및 IoT 솔루션을 포함한 신뢰할 수있는 네트워크 장비를 제공합니다.우리의 고객 우선 접근 방식은 확장 가능한다국어 지원과 글로벌 배달 기능으로 Starsurge는 NVIDIA 및 데이터 센터 솔루션의 신뢰할 수 있는 파트너가 됩니다.
- - 공기 흐름 방향 (C2P) 이 데이터 센터 레이아웃에 맞는지 확인
- 전력 입력을 확인합니다: 200~240V 전류가 불필요한 공급과 함께
- 적절한 OSFP 케이블/트랜시버를 선택하십시오: 거리에 따라 활성/비동 구리 또는 섬유
- 네트워크 토폴로지 (Fat Tree, DragonFly+, 등) 를 계획하고 확장 노드
- 호스트 어댑터가 NDR-능력 (ConnectX-7 또는 400G에 더 새로운) 을 보장합니다.
- 관리 IP를 할당하고 MLNX-OS 라이선스를 검토 (코어 스위칭에 대한 추가 라이선스 없습니다)
- ✅ 랙 공간을 준비: 1U 높이, 케이블 관리를 포함하여 660mm까지 깊이
