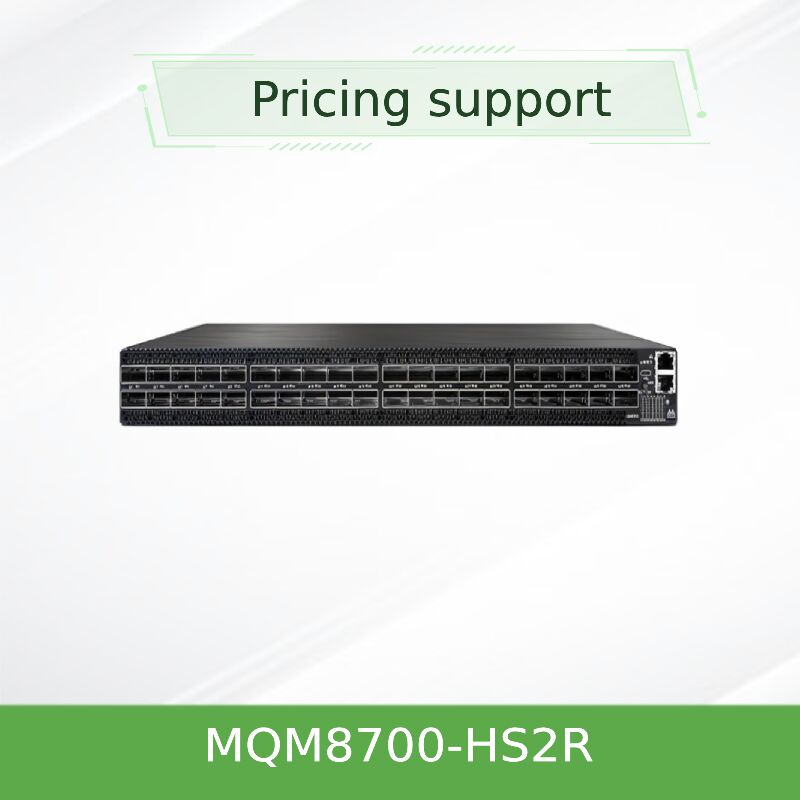

NVIDIA Quantum MQM8700-HS2R 200G InfiniBand 스위치 | C2P 공기 흐름을 갖춘 40포트 16Tb/s 관리형 스위치
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM8700-HS2R (920-9B110-00RH-0M0) |
| 문서: | MQM8700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MQM8700-HS2R | 전송 속도: | 10/100/1000Mbps |
|---|---|---|---|
| 포트: | 48 | 기능: | LACP, 스택 가능, VLAN 지원 |
| 기술: | 인피니본 | 스위치 radix: | 40 번 차단 포트 |
| 강조하다: | NVIDIA Quantum InfiniBand 스위치 200G,40포트 관리형 네트워크 스위치 16Tb/s,Mellanox InfiniBand 스위치 C2P 공기 흐름 |
||
제품 설명
NVIDIA Quantum QM8700 시리즈: 200G InfiniBand 스마트 스위치
40개의 200Gb/s 포트(또는 80개의 100Gb/s 포트)와 16Tb/s 논블로킹 처리량, 네트워크 내 컴퓨팅 가속, 초저지연을 제공하는 고성능 고정 구성 스위치 — HPC, AI 클러스터 및 하이퍼스케일 데이터 센터를 위해 특별히 설계되었습니다.
모델: MQM8700-HS2R C2P 공기 흐름 | AC PSU | 관리형 1U 랙마운트
총 대역폭
16Tb/s
논블로킹
포트 속도
포트당 200Gb/s / 100Gb/s 분할
포트 밀도
40개의 QSFP56
또는 80x 100Gb/s
지연 시간
130ns 미만
컷스루 스위칭
SHARP™ 지원
네트워크 내 컴퓨팅
집계 가속
제품 개요
NVIDIA Quantum QM8700 시리즈(MQM8700-HS2R 포함)는 AI, 고성능 컴퓨팅 및 클라우드 스토리지 환경의 병목 현상을 제거하도록 설계된 새로운 등급의 200G InfiniBand 스마트 스위치입니다. 컴팩트한 1U 폼 팩터에 최대 40개의 200Gb/s 포트를 갖춘 이 스위치는 130나노초 미만의 컷스루 지연 시간으로 16Tb/s의 총 처리량을 제공합니다. NVIDIA의 확장 가능한 InfiniBand 아키텍처를 기반으로 구축된 MQM8700-HS2R은 내장된 x86 듀얼 코어 프로세서, 통합 서브넷 관리자(최대 2,000 노드) 및 NVIDIA SHARP™ 기술 지원을 특징으로 하며, 서버에서 네트워크 패브릭으로 통신을 오프로드하여 집계 작업을 가속화합니다.
극도의 유연성을 위해 설계된 각 200Gb/s QSFP56 포트는 두 개의 독립적인 100Gb/s 포트로 분할되어 밀집된 탑오브랙 배포를 위한 라딕스를 두 배로 늘릴 수 있습니다. MQM8700-HS2R 변형(C2P 공기 흐름)은 MLNX-OS®를 실행하는 완전 관리형 스위치로, 간단한 즉시 사용 가능한 관리, CLI, WebUI, SNMP 및 JSON API를 갖춘 고성능 네트워킹을 추구하는 기업에 이상적입니다.
주요 기능
포트당 200Gb/s InfiniBand
- – 200G 또는 100G 분할 모드를 지원하는 40개의 QSFP56 포트, 논블로킹 아키텍처.네트워크 내 컴퓨팅 가속
- – NVIDIA SHARP™ 기술은 스위치 내 데이터 집계를 가능하게 하여 MPI, NCCL 및 SHMEM 통신 시간을 몇 배로 줄입니다.높은 라딕스 및 분할 기능
- – 40개의 200G 포트를 80개의 100G 포트로 변환하여 추가 스위치 없이 이중 밀도 토폴로지를 구현합니다.고급 혼잡 관리
- – 적응형 라우팅, 정적 라우팅 및 서비스 품질(QoS)을 통해 핫스팟을 제거하고 효과적인 패브릭 대역폭을 최대화합니다.통합 서브넷 관리자
- – 온보드 SM은 최대 2,000 노드를 지원하여 빠른 클러스터 구성을 지원하며 MLNX-OS를 통해 완전히 관리됩니다.이중화 및 핫스왑 가능 PSU
- – 1+1 이중화 전원, 80 Plus Gold 인증, ENERGY STAR 준수, 부분 포트 사용 시 전력 최적화.포괄적인 관리
- – CLI, WebUI, SNMP, JSON 및 선택적 UFM™(MQM8790 변형)을 통한 외부 고급 패브릭 오케스트레이션.하위 호환성
- – 이전 InfiniBand 세대(EDR, FDR)와 원활하게 상호 운용됩니다.기술: 네트워크 내 컴퓨팅 및 SHARP™
일반 스위치가 패킷만 전달하는 것과 달리 NVIDIA Quantum 스위치는 확장 가능한 계층적 집계 및 축소 프로토콜(SHARP) 엔진을 실리콘에 직접 내장합니다. 스위치를 통과하는 데이터는 서버 엔드포인트로의 여러 왕복 없이 집계, 축소 또는 브로드캐스트될 수 있습니다. 이를 통해 딥 러닝 프레임워크(NCCL을 통한 TensorFlow, PyTorch) 및 MPI 기반 HPC 시뮬레이션에 중요한 all-reduce, barrier 및 broadcast와 같은 집계 작업을 극적으로 가속화합니다. 결과적으로 통신 집약적인 워크로드의 성능이 최대 10배 향상되고 CPU 오버헤드가 줄어들어 실제 애플리케이션 처리를 위한 컴퓨팅 리소스를 확보할 수 있습니다.
MQM8700-HS2R은 또한 여러 경로에 걸쳐 트래픽을 자동으로 균형을 맞추는 적응형 라우팅 및 혼잡 제어 알고리즘을 지원하여 높은 경합 상태에서도 거의 라인 속도에 가까운 처리량을 제공합니다.
일반적인 배포
AI 및 머신러닝 클러스터
- – NCCL 가속을 위한 SHARP가 포함된 200G 상호 연결이 필요한 대규모 GPU 기반 시스템(NVIDIA DGX, HGX).고성능 컴퓨팅(HPC)
- – MPI 워크로드, 날씨 시뮬레이션 및 전산 유체 역학을 실행하는 연구소, 국립 연구소 및 대학.하이퍼스케일 및 클라우드 데이터 센터
- – 확장 가능한 고대역폭 패브릭을 위한 Fat-tree, DragonFly+ 및 다차원 토러스 토폴로지.기업 및 금융 서비스
- – 예측 가능한 네트워크 성능을 요구하는 초저지연 거래 플랫폼 및 데이터베이스 가속.탑오브랙(ToR) 및 엔드오브로
- – 분할 포트 기능을 사용하여 서버당 이중 밀도 100Gb/s 연결.호환성
QM8700 시리즈는 NVIDIA ConnectX-6, ConnectX-7 및 BlueField DPU 어댑터와 원활하게 작동하며 InfiniBand 및 혼합 패브릭을 모두 지원합니다. 이전 InfiniBand 속도(EDR 100Gb/s, FDR 56Gb/s)와 하위 호환됩니다. 기존 NVIDIA Quantum 패브릭 스위치와 완벽하게 상호 운용되며, 텔레메트리 및 예측 모니터링을 위해 통합 패브릭 관리자(UFM)를 통해 관리됩니다. 운영 체제 지원에는 주요 Linux 배포판(RHEL, Ubuntu, Rocky Linux) 및 NVIDIA 인증 GPU 서버가 포함됩니다.
사양
매개변수
| 세부 정보 | 모델 번호 |
|---|---|
| MQM8700-HS2R | NVIDIA Quantum 200Gb/s InfiniBand 스위치, 40 QSFP56, 듀얼 AC PSU, x86 듀얼 코어, 표준 깊이, C2P 공기 흐름, 랙 키트 |
| 포트당 최대 200Gb/s의 40개 QSFP56 포트; 100Gb/s 포트 80개로 분할 지원 | 총 처리량 |
| 16Tb/s 논블로킹 | 스위칭 지연 시간 |
| < 130ns (컷스루) | 관리 |
| CLI/Web/SNMP/JSON | 전원 공급 장치 |

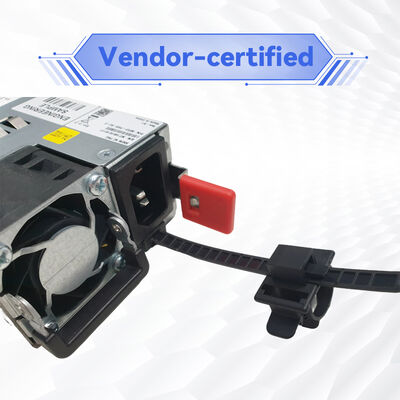

| 1+1 이중화 핫스왑 가능, 100-127VAC / 200-240VAC, 80 Plus Gold, ENERGY STAR | 공기 흐름 |
| 관리 | 치수(HxWxD) |
| 1.7 x 17 x 23.2인치(43.6 x 433.2 x 590.6mm), 1U | 무게 |
| 2개의 PSU 포함: 12.48kg / 27.5lbs | 작동 온도 |
| 0°C ~ 40°C | 인증 |
| CE, FCC, VCCI, ICES, RCMS, RoHS 준수 | 보증 |
| 1년 제한 하드웨어 보증(확장 옵션 가능) | 선택 가이드 |
주문 가능 부품 번호(OPN)
| 설명 | 공기 흐름 | 관리 | CLI/Web/SNMP/JSON |
|---|---|---|---|
| NVIDIA Quantum 200Gb/s InfiniBand 스위치, 40 QSFP56, 듀얼 AC PSU, x86 듀얼 코어, 표준 깊이, C2P 공기 흐름, 랙 키트 | C2P(전원에서 포트로) | 관리형(MLNX-OS) | MQM8700-HS2F |
| 위와 동일하지만 P2C 공기 흐름(포트에서 전원으로) | P2C | 외부 관리형(UFM 준비 완료) | MQM8790-HS2F |
| 관리되지 않는 변형, P2C 공기 흐름, UFM 외부 관리에 적합 | P2C | 외부 관리형(UFM 준비 완료) | MQM8790-HS2R |
| 관리되지 않음, C2P 공기 흐름 | C2P | 외부 관리형 | 참고: 분할 케이블을 사용하는 고밀도 100G 배포의 경우 관리형 및 관리되지 않는 SKU 모두 동일한 포트 유연성을 제공합니다. 통합 서브넷 관리 및 C2P 공기 흐름 구성으로 전체 OS 액세스를 원하시면 MQM8700-HS2R을 선택하십시오. |
기존 스위칭 대비 장점
우수한 ROI
- – 이중 밀도 100G 포트 용량 및 대규모 패브릭의 스위치 수 감소로 자본 지출 절감.에너지 효율적
- – 포트 사용량에 따른 동적 전력 확장으로 운영 비용 절감.SHARP™ 가속
- – 호스트 CPU 사이클을 소비하지 않고 최대 10배 빠른 집계 통신.간소화된 관리
- – 온보드 서브넷 관리자는 최대 2,000 노드 클러스터에 대한 외부 SM 서버의 필요성을 없앱니다.확장 가능한 토폴로지
- – Fat Tree, DragonFly+ 및 Torus에 대한 기본 지원으로 데이터 센터 성장을 미래 대비.검증된 생태계
- – NVIDIA 누적 소프트웨어 스택 및 24/7 파트너 지원으로 뒷받침됩니다.서비스 및 지원
Starsurge Group은 사전 판매 아키텍처 컨설팅, 개념 증명 테스트 및 글로벌 물류를 포함한 NVIDIA Quantum 스위치에 대한 엔드투엔드 수명 주기 서비스를 제공합니다. 숙련된 기술 팀은 원격 문제 해결, 펌웨어 업그레이드 및 RMA 조정을 제공합니다. 보증 연장 옵션 및 24x7 우선 지원은 요청 시 제공됩니다. EMEA, 미주 및 APAC 지역에 대한 다국어 지원은 미션 크리티컬 배포에 대한 신속한 응답을 보장합니다.
자주 묻는 질문
Q: MQM8700-HS2R과 MQM8790의 차이점은 무엇입니까?
A: MQM8700-HS2R에는 온보드 서브넷 관리자와 독립형 관리를 위한 전체 MLNX-OS가 포함되어 있습니다. MQM8790은 NVIDIA UFM 또는 타사 패브릭 관리자를 통한 외부 관리를 위해 설계된 관리되지 않는 스위치입니다.
Q: 100Gb/s ConnectX-6 어댑터와 함께 이 스위치를 사용할 수 있습니까?
A: 예, 각 200Gb/s 포트는 스플리터 케이블 또는 QSFP56-듀얼 QSFP56 브레이크아웃을 사용하여 100Gb/s로 작동할 수 있으며 최대 80개의 100Gb/s 링크를 지원합니다.
Q: InfiniBand와 이더넷을 모두 지원합니까?
A: QM8700 시리즈는 InfiniBand를 위해 특별히 제작되어 RDMA, 결정론적 지연 시간 및 네트워크 내 컴퓨팅을 제공합니다. 이더넷의 경우 NVIDIA Spectrum 시리즈를 참조하십시오.
Q: 어떤 종류의 케이블과 호환됩니까?
A: 수동/능동 구리 QSFP56 DAC, 능동 광 케이블(AOC) 및 수백 미터 거리까지의 광 모듈.
Q: 스위치는 RoHS를 준수합니까?
A: 예, 완전히 RoHS를 준수하며 에너지 효율 인증을 받았습니다.
주의 사항 및 설치 참고 사항
주변 작동 온도가 0°C ~ 40°C 사이를 유지하도록 하고 적절한 랙 환기를 유지하십시오.
- NVIDIA 호환성 가이드에 나열된 자격을 갖춘 QSFP56 광학 장치 또는 DAC 케이블만 사용하십시오.
- 공기 흐름 방향: MQM8700-HS2R은 C2P(전원에서 포트로)를 사용합니다. 랙 냉각 방식이 C2P 공기 흐름과 일치하는지 확인하십시오.
- 전원 공급 장치는 적절한 AC 전압(100-240VAC)에 접지하여 연결해야 합니다.
- 펌웨어 업데이트: MLNX-OS를 통해 업그레이드하기 전에 항상 구성을 백업하십시오.
- 무게 약 12.5kg(2개의 PSU 포함) — 랙 장착 시 적절한 기계식 리프트를 사용하십시오.
- Starsurge Group 소개
홍콩 Starsurge Group Co., Limited는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 2008년에 설립된 이 회사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 인프라 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다. 숙련된 영업 및 기술 팀의 지원을 받는 Starsurge는 정부, 의료, 제조, 교육, 금융 및 기업과 같은 산업을 지원합니다.
고객 우선 접근 방식을 통해 Starsurge는 신뢰할 수 있는 품질, 신속한 서비스 및 맞춤형 솔루션에 중점을 둡니다. 주요 네트워킹 브랜드의 공인 파트너로서 글로벌 물류, 맞춤형 소프트웨어 개발 및 다국어 지원을 제공하여 고객이 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하도록 지원합니다.
주요 사실 요약
SHARP™ 기술
내장형
집계 오프로드
포트 분할
40→80x100G
이중 라딕스
관리
CLI/Web/SNMP/JSON
+ 선택적 UFM
서브넷 관리자
2,000 노드
온보드
호환성 매트릭스
구성 요소
| 지원 모델/유형 | 어댑터 |
|---|---|
| NVIDIA ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand | 케이블 및 광학 장치 |
| QSFP56 DAC(수동 최대 3m, 능동 최대 5m), AOC, 광 트랜시버(SR4, LR4) | 운영 체제 |
| Linux(RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), InfiniBand 스택이 있는 Windows Server | 관리 플랫폼 |
| MLNX-OS, NVIDIA UFM, Prometheus/Grafana(SNMP 익스포터를 통해) | 토폴로지 지원 |
| Fat Tree, DragonFly+, 2D/3D Torus, SlimFly | 구매자 체크리스트 |
공기 흐름 방향 확인: MQM8700-HS2R은 C2P(전원에서 포트로)를 사용합니다. 랙 냉각 호환성을 확인하십시오.
- 필요한 포트 속도(200G 네이티브 또는 100G 브레이크아웃) 및 케이블 어셈블리 유형을 확인하십시오.
- 전원 입력 확인: C13/C14 커넥터가 있는 이중 이중화 AC.
- 랙 깊이가 23.2인치(표준 깊이)를 지원하는지 확인하십시오.
- 서브넷 관리자 계획: 온보드 SM은 최대 2000 노드를 지원합니다. 더 큰 클러스터에는 추가 SM 인스턴스가 필요할 수 있습니다.
- 고급 기능(선택적 UFM)에 대한 소프트웨어 라이선스 요구 사항을 확인하십시오.
- 관련 제품
NVIDIA Quantum QM9700 시리즈(NDR 400G InfiniBand)
- NVIDIA ConnectX-6 VPI 어댑터 카드(100Gb/s 듀얼 포트)
- 인프라 가속을 위한 NVIDIA BlueField-3 DPU
- Starsurge 맞춤형 랙 통합 키트 및 QSFP56 케이블(수동/능동)
- 대규모 패브릭 관리를 위한 NVIDIA UFM 텔레메트리 플랫폼
