NVIDIA 퀀텀 MQM8790-HS2F 200G 인피니밴드 스위치 관리되지 않은 40-포트 16Tb/s P2C 공기 흐름 UFM 준비
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| 문서: | MQM8700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델: | MQM8790-HS2F (920-9B110-00FH-0D0) | 애플리케이션: | 섬기는 사람 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 업 링크 연결: | 200 그비피스 |
| 작동 온도: | 0°C ~ 40°C(32°F ~ 104°F) | 설명: | 40 포트 200g 인피니본 스위치, 이중 전원 공급 장치 |
| 강조하다: | NVIDIA 퀀텀 200G 인피니밴드 스위치,40포트 미관리 InfiniBand 스위치,16Tb/s P2C 공기 흐름 네트워크 스위치 |
||
제품 설명
고성능 고정 구성 관리 불필요 스위치로 40개의 200Gb/s 포트(또는 80개의 100Gb/s 포트)와 16Tb/s 논블로킹 처리량, 인네트워크 컴퓨팅 가속, 초저지연을 제공합니다. HPC, AI 클러스터 및 하이퍼스케일 데이터 센터를 위해 특별히 설계되었습니다. NVIDIA UFM™ 플랫폼을 통한 외부 관리를 위해 설계되었습니다.

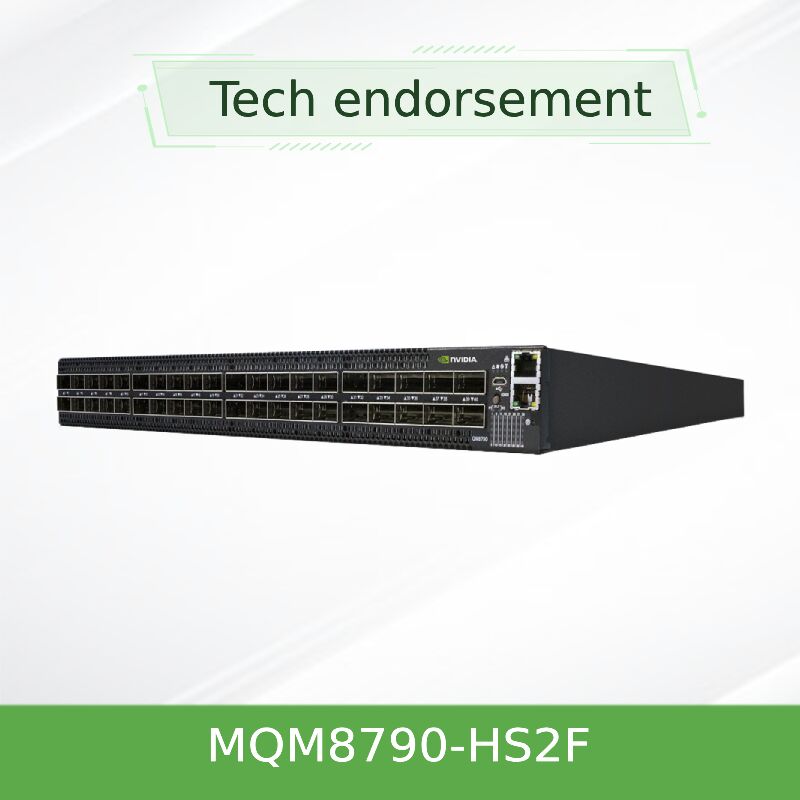

NVIDIA Quantum MQM8790-HS2F는 중앙 집중식 패브릭 관리가 선호되는 대규모 데이터 센터 배포를 위해 설계된 관리 불필요 200G InfiniBand 스마트 스위치입니다. NVIDIA Quantum QM8700 시리즈의 일부인 이 스위치는 컴팩트한 1U 폼 팩터에서 40개의 200Gb/s 포트를 제공하며, 16Tb/s의 통합 논블로킹 처리량과 130ns 미만의 컷스루 지연 시간을 제공합니다. 관리형 모델과 달리 MQM8790-HS2F는 NVIDIA Unified Fabric Manager (UFM™)를 통한 외부 관리에 최적화되어 있어 데이터 센터 운영자가 대규모로 최신 데이터 센터 패브릭을 효율적으로 프로비저닝, 모니터링, 문제 해결 및 유지 관리할 수 있습니다.
각 200Gb/s QSFP56 포트는 두 개의 독립적인 100Gb/s 포트로 분할될 수 있어 최대 80개의 100Gb/s 연결을 제공합니다. 이는 더블 덴시티 탑오브랙 배포에 이상적입니다. MQM8790-HS2F는 P2C(포트-투-파워) 공기 흐름, 이중 이중화 전원 공급 장치 및 NVIDIA SHARP™ 인네트워크 컴퓨팅 가속에 대한 완전한 지원을 제공합니다.
- 포트당 200Gb/s InfiniBand– 40개의 QSFP56 포트는 200G 또는 100G 분할 모드를 지원하며 논블로킹 아키텍처를 갖습니다.
- 외부 제어를 위한 관리 불필요 SKU– 온보드 서브넷 관리자가 없습니다. NVIDIA UFM™ 플랫폼을 통한 중앙 집중식 관리를 위해 설계되었습니다.
- 인네트워크 컴퓨팅 가속– NVIDIA SHARP™ 기술은 스위치 내 데이터 집계를 가능하게 하여 MPI, NCCL 및 SHMEM 통신 시간을 몇 배로 줄입니다.
- 높은 래딕스 및 분할 기능– 40개의 200G 포트를 80개의 100G 포트로 변환하여 추가 스위치 없이 더블 덴시티 토폴로지를 구현합니다.
- 고급 혼잡 관리– 적응형 라우팅, 정적 라우팅 및 서비스 품질(QoS)을 통해 핫스팟을 제거하고 효과적인 패브릭 대역폭을 최대화합니다.

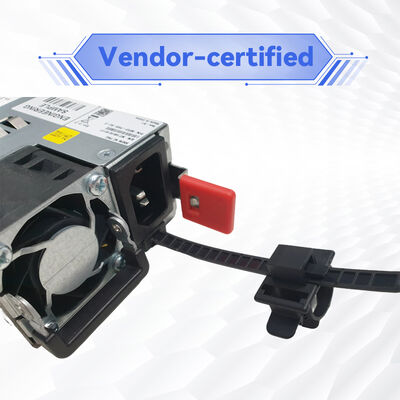

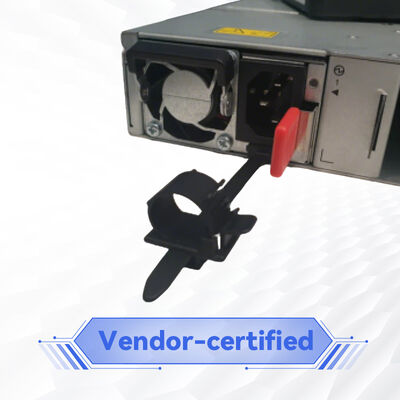

- 이중화 및 핫스왑 가능 PSU– 1+1 이중화 전원, 80 Plus Gold 인증, ENERGY STAR 준수, 부분 포트 사용 시 전력 최적화.
- UFM 지원– 고급 텔레메트리, 예측 분석 및 자동화된 패브릭 오케스트레이션을 위한 NVIDIA Unified Fabric Manager와 원활한 통합.
- 하위 호환성– 이전 InfiniBand 세대(EDR, FDR)와 원활한 상호 운용성.
NVIDIA Quantum 스위치는 확장 가능한 계층적 집계 및 축소 프로토콜(SHARP) 엔진을 실리콘에 직접 내장합니다. 스위치를 통과하는 데이터는 서버 엔드포인트로 여러 번 왕복하지 않고도 처리(집계, 축소 또는 브로드캐스트)될 수 있습니다. 이는 딥 러닝 프레임워크(NCCL을 통한 TensorFlow, PyTorch) 및 MPI 기반 HPC 시뮬레이션에 중요한 모든 축소, 배리어 및 브로드캐스트와 같은 집계 작업을 크게 가속화합니다. 결과적으로 통신 집약적인 워크로드의 성능이 최대 10배 향상되고 CPU 오버헤드가 줄어들어 실제 애플리케이션 처리를 위한 컴퓨팅 리소스를 확보할 수 있습니다.
MQM8790-HS2F는 또한 트래픽을 여러 경로로 자동 분산하는 적응형 라우팅 및 혼잡 제어 알고리즘을 지원하여 높은 경합 상태에서도 거의 라인 속도에 가까운 처리량을 제공합니다.
- 대규모 AI 및 ML 클러스터– 수백 또는 수천 개의 노드에 걸쳐 중앙 집중식 패브릭 관리 및 텔레메트리가 필요한 GPU 기반 시스템.
- 고성능 컴퓨팅(HPC)– 외부 패브릭 관리자가 향상된 모니터링 및 자동화를 제공하는 연구소, 국립 연구소 및 대학.
- 하이퍼스케일 데이터 센터– 최대 효율성을 위해 UFM을 통해 관리되는 Fat-tree, DragonFly+ 및 다차원 토러스 토폴로지.
- 엔터프라이즈 및 클라우드 서비스 제공업체– 여러 스위치 패브릭에 걸쳐 통합된 제어 평면이 필요한 환경.
- 중앙 집중식 관리를 갖춘 탑오브랙(ToR)– 패브릭 전체 가시성을 갖춘 서버당 더블 덴시티 100Gb/s 연결.

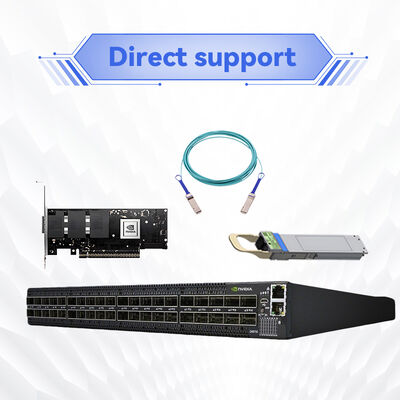

MQM8790-HS2F는 NVIDIA ConnectX-6, ConnectX-7 및 BlueField DPU 어댑터와 원활하게 작동하며 InfiniBand 및 혼합 패브릭을 모두 지원합니다. 이전 InfiniBand 속도(EDR 100Gb/s, FDR 56Gb/s)와 하위 호환됩니다. 기존 NVIDIA Quantum 패브릭 스위치와 완벽하게 상호 운용됩니다. 관리를 위해 이 스위치는 포괄적인 패브릭 프로비저닝, 모니터링 및 예측 문제 해결을 제공하는 NVIDIA Unified Fabric Manager(UFM) 플랫폼을 통해 제어되도록 설계되었습니다. 운영 체제 지원에는 주요 Linux 배포판(RHEL, Ubuntu, Rocky Linux) 및 NVIDIA 인증 GPU 서버가 포함됩니다.
| 매개변수 | 세부 정보 |
|---|---|
| 모델 번호 | MQM8790-HS2F |
| 포트 및 속도 | 40개의 QSFP56 포트; 포트당 최대 200Gb/s; 80개의 100Gb/s 포트로 분할 지원 |
| 총 처리량 | 16Tb/s 논블로킹 |
| 스위칭 지연 시간 | < 130ns (컷스루) |
| 관리 | 관리 불필요 — NVIDIA UFM을 통한 외부 관리; 온보드 x86 듀얼 코어 CPU (Broadwell ComEx D-1508 2.2GHz), 8GB 시스템 메모리 |
| 전원 공급 장치 | 1+1 이중화 핫스왑 가능, 100-127VAC / 200-240VAC, 80 Plus Gold, ENERGY STAR |
| 공기 흐름 | P2C (포트-투-파워) — MQM8790-HS2F, 표준 깊이 |
| 크기 (HxWxD) | 1.7 x 17 x 23.2인치 (43.6 x 433.2 x 590.6mm), 1U |
| 무게 | 2개의 PSU 포함: 12.48kg / 27.5lbs |
| 작동 온도 | 0°C ~ 40°C |
| 인증 | CE, FCC, VCCI, ICES, RCMS, RoHS 준수 |
| 보증 | 1년 제한 하드웨어 보증 (확장 옵션 가능) |
| 주문 가능 부품 번호 (OPN) | 설명 | 공기 흐름 | 관리 |
|---|---|---|---|
| MQM8790-HS2F | NVIDIA Quantum 200Gb/s InfiniBand 스위치, 40 QSFP56, 듀얼 AC PSU, x86 듀얼 코어, 표준 깊이, P2C 공기 흐름, 랙 키트 | P2C (포트-투-파워) | 관리 불필요 (UFM 지원) |
| MQM8790-HS2R | 위와 동일하지만 C2P 공기 흐름 (파워-투-포트) | C2P | 관리 불필요 (UFM 지원) |
| MQM8700-HS2F | 관리형 변형, P2C 공기 흐름, 온보드 서브넷 관리자, MLNX-OS | P2C | 관리형 (MLNX-OS) |
| MQM8700-HS2R | 관리형 변형, C2P 공기 흐름, 온보드 서브넷 관리자, MLNX-OS | C2P | 관리형 (MLNX-OS) |
수백 또는 수천 개의 스위치에 걸쳐 중앙 집중식 패브릭 관리가 필요한 환경의 경우, MQM8790-HS2F는 NVIDIA UFM 오케스트레이션에 최적화된 비용 효율적인 관리 불필요 빌딩 블록을 제공합니다.
- 중앙 집중식 패브릭 관리– NVIDIA UFM을 활용하여 전체 패브릭에 걸쳐 통합된 가시성, 자동화 및 예측 분석을 제공합니다.
- 우수한 ROI– 더블 덴시티 100G 포트 용량과 대규모 패브릭을 위한 스위치 수 감소로 자본 지출을 줄입니다.
- 에너지 효율적– 포트 사용량에 따른 동적 전력 확장으로 운영 비용을 절감합니다.
- SHARP™ 가속– 호스트 CPU 사이클을 소비하지 않고 최대 10배 빠른 집계 통신.
- 확장 가능한 토폴로지– Fat Tree, DragonFly+ 및 Torus에 대한 기본 지원으로 데이터 센터 성장을 미래 대비합니다.
- 검증된 생태계– NVIDIA 누적 소프트웨어 스택 및 24/7 파트너 지원으로 뒷받침됩니다.
Starsurge Group은 사전 판매 아키텍처 컨설팅, 개념 증명 테스트 및 글로벌 물류를 포함한 NVIDIA Quantum 스위치에 대한 엔드투엔드 수명 주기 서비스를 제공합니다. 숙련된 기술 팀은 원격 문제 해결, 펌웨어 업그레이드 및 RMA 조정을 제공합니다. UFM 배포의 경우 플랫폼 구성 및 통합을 위한 전문 서비스를 제공합니다. 보증 연장 옵션 및 24x7 우선 지원을 요청 시 제공합니다. EMEA, 미주 및 APAC 지역에 대한 다국어 지원은 미션 크리티컬 배포에 대한 신속한 응답을 보장합니다.
A: MQM8790-HS2F는 NVIDIA UFM을 통한 외부 관리를 위해 설계된 관리 불필요 스위치입니다. MQM8700-HS2F에는 온보드 서브넷 관리자와 독립적인 관리를 위한 전체 MLNX-OS가 포함되어 있습니다.
A: 예, 표준을 준수하는 모든 InfiniBand 서브넷 관리자로 관리할 수 있지만, 텔레메트리, 예측 분석 및 자동화된 오케스트레이션과 같은 고급 기능을 위해서는 NVIDIA UFM이 권장됩니다.
A: 예, 각 200Gb/s 포트는 스플리터 케이블 또는 QSFP56-듀얼 QSFP56 브레이크아웃을 사용하여 100Gb/s로 작동할 수 있으며 최대 80개의 100Gb/s 링크를 지원합니다.
A: 예, MQM8790-HS2F는 관리 모드에 관계없이 집계 통신 가속을 위해 NVIDIA SHARP™ 기술을 완벽하게 지원합니다.
A: 수백 미터 거리까지 지원하는 패시브/액티브 구리 QSFP56 DAC, 액티브 광 케이블(AOC) 및 광 모듈.
- 주변 작동 온도를 0°C ~ 40°C로 유지하고 적절한 랙 환기를 유지하십시오.
- NVIDIA 호환성 가이드에 나열된 자격을 갖춘 QSFP56 광학 장치 또는 DAC 케이블만 사용하십시오.
- 공기 흐름 방향: MQM8790-HS2F는 P2C(포트-투-파워)를 사용합니다. 랙 냉각 방식이 P2C 공기 흐름과 일치하는지 확인하십시오.
- 전원 공급 장치는 적절한 AC 전압(100-240VAC)에 접지하여 연결해야 합니다.
- 패브릭 초기화 및 관리를 위해 외부 서브넷 관리자(UFM 또는 기타)를 배포해야 합니다.
- 무게 약 12.5kg (2개의 PSU 포함) — 랙 장착 시 적절한 기계식 리프트를 사용하십시오.
Hong Kong Starsurge Group Co., Limited는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 제공업체입니다. 2008년에 설립된 이 회사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블링 및 인프라 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다. 숙련된 영업 및 기술 팀의 지원을 받는 Starsurge는 정부, 의료, 제조, 교육, 금융 및 엔터프라이즈와 같은 산업을 지원합니다.
고객 우선 접근 방식을 통해 Starsurge는 신뢰할 수 있는 품질, 신속한 서비스 및 맞춤형 솔루션에 중점을 둡니다. 주요 네트워킹 브랜드의 공인 파트너로서 글로벌 물류, 맞춤형 소프트웨어 개발 및 다국어 지원을 제공하여 고객이 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하도록 지원합니다.
| 구성 요소 | 지원되는 모델/유형 |
|---|---|
| 어댑터 | NVIDIA ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand |
| 케이블 및 광학 장치 | QSFP56 DAC (최대 3m 패시브, 최대 5m 액티브), AOC, 광 트랜시버 (SR4, LR4) |
| 운영 체제 | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), InfiniBand 스택이 있는 Windows Server |
| 관리 플랫폼 | NVIDIA UFM, OpenSM, 기타 표준 준수 서브넷 관리자 |
| 토폴로지 지원 | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- 공기 흐름 방향 확인: MQM8790-HS2F는 P2C(포트-투-파워)를 사용합니다. 랙 냉각 호환성을 확인하십시오.
- 필요한 포트 속도(200G 네이티브 또는 100G 브레이크아웃) 및 케이블 어셈블리 유형을 확인하십시오.
- 전원 입력 확인: C13/C14 커넥터가 있는 이중 이중화 AC.
- 랙 깊이가 23.2인치(표준 깊이)를 지원하는지 확인하십시오.
- 외부 서브넷 관리자 계획: 패브릭 작동을 위해 UFM 라이선스 또는 OpenSM 배포가 필요합니다.
- 고급 텔레메트리 기능이 필요한 경우 UFM 소프트웨어 라이선스 요구 사항을 확인하십시오.
- NVIDIA Unified Fabric Manager (UFM) 플랫폼 라이선스
- NVIDIA Quantum QM9700 시리즈 (NDR 400G InfiniBand)
- NVIDIA ConnectX-6 VPI 어댑터 카드 (100Gb/s 듀얼 포트)
- 인프라 가속을 위한 NVIDIA BlueField-3 DPU
- Starsurge 맞춤형 랙 통합 키트 및 QSFP56 케이블 (패시브/액티브)
