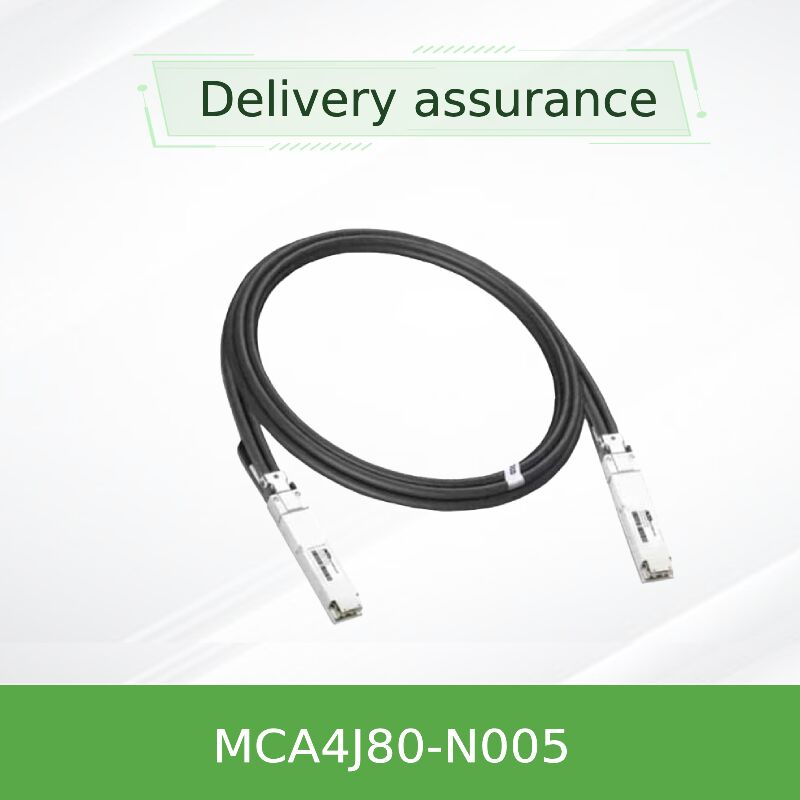

NVIDIA MCA4J80-N005 800Gb/s OSFP 트윈 포트 액티브 구리 케이블 – 5m InfiniBand NDR ACC
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCA4J80-N005 (980-9I602-00N005) |
| 문서: | MCA4J80-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox DAC 케이블 | 케이블 길이: | 5미터 |
| 이름: | Mellanox DAC 케이블 액티브 구리 케이블 IB 트윈 포트 NDR 800GB/S OSFP 5 미터 MCA4J80-N005 | 예어: | Mellanox DAC 케이블 |
| 강조하다: | NVIDIA OSFP 구리 케이블 800Gb/s,Mellanox InfiniBand NDR 케이블 5m,OSFP 트윈 포트 액티브 구리 케이블 |
||
제품 설명
InfiniBand NDR | 5미터 | 26AWG | 엔드당 1.5W | OSFP to 2x400Gb/s OSFP
800G InfiniBand 및 이더넷 패브릭을 위한 고밀도, 초저지연 액티브 구리 케이블. 스위치 간 (Quantum-2) 및 스위치-DGX H100 연결에 이상적입니다. NVIDIA 최적화 신호 무결성, RoHS/LSZH 준수, 핫 플러그 가능.
NVIDIA MCA4J80-N005는 고성능 800Gb/s 트윈 포트 OSFP 액티브 구리 케이블 (ACC)로, 단일 800Gb/s OSFP 인터페이스에서 듀얼 400Gb/s 포트를 지원합니다. InfiniBand NDR 및 이더넷 Spectrum-4 네트워크용으로 설계된 이 5미터 케이블은 26AWG 도체와 통합 이퀄라이저 IC를 사용하여 초저지연 (패시브와 유사) 및 엔드당 최대 1.5W의 전력 소비를 유지하면서 도달 거리를 확장합니다. 이는 NVIDIA MCA4J80 시리즈의 일부로, 차세대 데이터 센터를 위한 안정적이고 비용 효율적인 상호 연결을 제공합니다.
ACC 기술은 구리의 견고함과 액티브 신호 컨디셔닝을 결합하여 광 트랜시버 복잡성 없이 5미터 링크를 달성합니다. MCA4J80-N005는 호스트 시스템 식별을 위한 EEPROM이 내장되어 있으며, 핫 플러그 가능한 OSFP MSA 폼 팩터를 지원하고, 연결된 스위치에 따라 InfiniBand 또는 이더넷 프로토콜에 자동으로 적응합니다.
800G 속도에서 3m 미만 길이로 제한되는 패시브 DAC 케이블과 달리, MCA4J80 시리즈는 각 커넥터 쉘에 프리엠퍼시스 이퀄라이저 IC를 통합하여 신호 무결성을 유지하면서 도달 거리를 최대 5미터까지 효과적으로 확장합니다. 결과적으로 액티브 광 케이블 (AOC)에 비해 거의 제로에 가까운 추가 지연과 훨씬 적은 전력을 소비합니다. NVIDIA는 고밀도 InfiniBand NDR 패브릭에서 안정적인 작동을 보장하기 위해 각 길이에 맞춰 신호 노이즈와 백 리플렉션을 최소화합니다. ACC 펌웨어는 프로토콜을 인식하며 수동 구성 없이 InfiniBand와 이더넷 간에 자동으로 전환됩니다.
이 케이블은 3m/4m 변형의 경우 30AWG, 5m (N005) 버전의 경우 더 두꺼운 26AWG를 사용하여 설계되어 삽입 손실을 줄이고 엄격한 InfiniBand 협회 사양을 충족합니다.
- 최대 5미터 거리에서 NVIDIA Quantum-2 (800Gb/s) 스위치를 스파인-리프 토폴로지에 연결합니다.
- 스위치-서버 링크: DGX H100 시스템을 Quantum-2 또는 Spectrum-4 스위치에 연결합니다.
- AI/ML 클러스터를 위한 고밀도, 저비용, 저전력 상호 연결이 필요한 InfiniBand NDR 패브릭.
- Spectrum-4 기반 환경에서 800GbE를 2x400GbE로 분기하는 이더넷 애플리케이션.
- 데이터 센터 TOR에서 광 트랜시버가 필요하지 않은 인접 랙까지.
NVIDIA 가속 컴퓨팅 및 네트워킹 스택 내에서 원활한 통합을 위해 설계되었습니다. 지원되는 플랫폼은 다음과 같습니다:
- NVIDIA Quantum-2 InfiniBand 스위치 (예: QM9700 시리즈)
- NVIDIA Spectrum-4 이더넷 스위치 (SN5000 시리즈)
- OSFP 케이지가 있는 NVIDIA DGX H100 / DGX A100 시스템
- 100G-PAM4 (800G/400G)를 지원하는 OSFP MSA를 준수하는 모든 산업 표준 OSFP 포트
| 매개변수 | 사양 |
|---|---|
| 데이터 속도 | 8x 100G-PAM4 변조를 사용하는 800Gb/s 총 대역폭 (2x400Gb/s 트윈 포트) |
| 커넥터 유형 | OSFP (Octal Small Formfactor Pluggable) to 2x OSFP (트윈 포트) |
| 케이블 길이 | 5미터 (N005 변형) |
| 와이어 게이지 | 26AWG (2x8 쌍) |
| 케이블 직경 | 8.9 mm ±0.03 mm |
| 전력 소비 | 엔드당 최대 1.5W, 일반 1.2W |
| 공급 전압 | 3.3V ±5% (3.135V – 3.465V) |
| 작동 케이스 온도 | 0°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C |
| 특성 임피던스 | 100Ω ±10% |
| 전파 지연 | ≤ 4.5 ns/m |
| 최소 굽힘 반경 (단일, 커넥터에서 멀리) | 케이블 직경의 5배 (~44.5mm) |
| 최소 굽힘 반경 (반복/멀리) | 케이블 직경의 10배 (~89mm) |
| 조립 굽힘 반경 (커넥터 근처) | 케이블 직경의 10배 |
| 재킷 재질 | LSZH (저연 무할로겐) |
| 규정 준수 | RoHS, CE, FCC Class A, UKCA, CB, TUV, RCM, VCCI |
| 주문 PN | 설명 | 길이 | AWG | 케이블 유형 |
|---|---|---|---|---|
| MCA4J80-N003 | NVIDIA 액티브 구리 케이블, IB 트윈 포트 NDR, 800Gb/s, OSFP | 3m | 30AWG | 표준 원형 |
| MCA4J80-N004 | NVIDIA 액티브 구리 케이블, IB 트윈 포트 NDR, 800Gb/s, OSFP | 4m | 30AWG | 표준 원형 |
| MCA4J80-N005 | NVIDIA 액티브 구리 케이블, IB 트윈 포트 NDR, 800Gb/s, OSFP, 5m, 26AWG | 5m | 26AWG | 원형, 더 높은 게이지 |
| MCA4J80-N003-FLT | 플랫 탑 케이블, 3m, OSFP to 2xOSFP, DGX H100 특정 라우팅용 | 3m | 30AWG | 플랫 탑 |
| MCA4J80-N003-FTF | 플랫 투 핀 탑, 3m | 3m | 30AWG | 하이브리드 |
홍콩 스타서지 그룹은 사전 판매 상담, 호환성 검증, 글로벌 배송 및 판매 후 기술 지원을 포함한 전체 수명 주기 지원을 제공합니다. 당사의 숙련된 팀은 기업, 연구 기관 및 데이터 센터 운영자와 협력하여 NVIDIA 네트워킹 솔루션을 자신 있게 배포합니다. 당사는 다음을 제공합니다:
- 맞춤형 케이블 길이 / 라벨링 요청 (MOQ에 따라 다름).
- 대규모 통합을 위한 FAE (현장 응용 엔지니어) 지원.
- NVIDIA 제품 표준에 따른 보증 및 RMA 서비스.
- 네트워크 하드웨어 (스위치, NIC, 케이블, 트랜시버)에 대한 BOM 통합.
ESD 민감: 케이블을 삽입하거나 추출할 때는 항상 ESD 접지 스트랩과 ESD 안전 바닥을 사용하십시오. 커넥터는 보호 캡과 함께 제공됩니다. 설치 직전에만 제거하십시오. 지정된 최소 굽힘 반경을 초과하여 구부리지 마십시오. 특히 백쉘 근처에서 주의하십시오. 케이블 라우팅이 인장 하중 또는 압축 등급을 초과하지 않도록 하십시오. 자세한 설치는 NVIDIA 케이블 관리 지침 애플리케이션 노트를 참조하십시오.
이 제품은 RoHS, CE, FCC Class A 인증을 받았습니다. 상업용 데이터 센터 사용을 위한 것이며, 주거 환경에서는 간섭을 일으킬 수 있으므로 사용자가 자체 비용으로 수정해야 합니다.
2008년에 설립된 홍콩 스타서지 그룹 유한 회사는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 공급업체입니다. 당사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 고속 케이블 및 보완 네트워킹 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다. 숙련된 영업 및 기술 팀은 정부, 의료, 제조, 교육, 금융 및 기업 부문에 서비스를 제공합니다. 스타서지는 또한 IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발 및 다국어 글로벌 배송을 제공합니다. 고객 우선 철학을 바탕으로 효율적이고 확장 가능한 네트워크 인프라를 구축하기 위해 신뢰할 수 있는 품질, 신속한 서비스 및 맞춤형 솔루션을 제공합니다.
NVIDIA / Mellanox를 포함한 선도 브랜드의 공인 파트너로서 스타서지는 완전한 추적성과 빠른 리드 타임을 갖춘 정품을 보장합니다.
800Gb/s (2x400Gb/s)
5미터 (26AWG)
엔드당 1.5W
~4.5ns/m 전파
OSFP (트윈 포트 분기)
0°C ~ +70°C
| NVIDIA 스위치 / 시스템 | 포트 유형 | MCA4J80-N005와의 호환성 |
|---|---|---|
| Quantum-2 QM9700 / QM9790 | OSFP 800G (NDR) | 완전 호환, 직접 연결 |
| Spectrum-4 SN5000 시리즈 | OSFP 800G 이더넷 | 예, 자동 프로토콜 감지 |
| DGX H100 (8-GPU) | OSFP 400G/800G | 케이블당 2x400Gb/s 포트 사용 시 호환 가능 |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | 어댑터 유형에 따라 다름; NDR400 to 800G 스위치의 경우 올바른 분기 매핑 사용 |
- 스위치 또는 서버에 800G 또는 2x400G 분기를 지원하는 OSFP 케이지가 있는지 확인하십시오.
- 필요한 길이 확인: MCA4J80-N005 = 5m; 더 짧은 길이는 N003 또는 N004를 고려하십시오.
- 케이블 굽힘 반경이 랙 레이아웃에 맞는지 확인하십시오 (커넥터 근처 최소 89mm).
- 프로토콜 (InfiniBand 또는 이더넷) 확인 - 구성은 필요 없지만 스위치 프로필이 일치하는지 확인하십시오.
- ESD 주의 사항: 숙련된 직원, 접지된 환경.
3m, 30AWG, 표준 원형, 엔드당 1.5W
더 좁은 공간을 위한 플랫 탑 3m (DGX H100 특정)
최대 2.5m 패시브 DAC, QSFP-DD/OSFP 옵션
32개의 OSFP 포트 800Gb/s NDR InfiniBand
- NVIDIA 케이블 관리 지침 및 FAQ 애플리케이션 노트
- OSFP MSA 사양 Rev 1.12 개요
- InfiniBand NDR 성능 튜닝 가이드
- 데이터 센터 설치를 위한 FCC Class A 및 EMC 규정 준수 참고 사항
