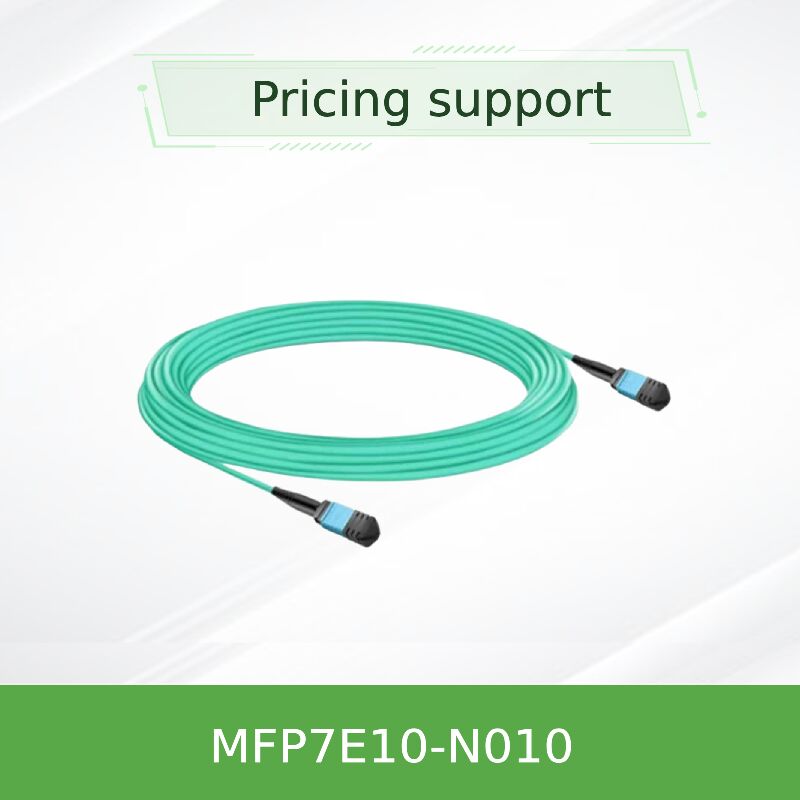

NVIDIA MFP7E10-N010 10m MPO APC 멀티모드 섬유 케이블 인피니밴드 및 이더넷

NVIDIA MFP7E10-Nxxx 시리즈는 12개의 광섬유 배열 중 8개의 활성 광섬유를 활용하는 MPO-12/APC 커넥터가 장착된 수동 광 멀티모드 케이블로 구성됩니다. MFP7E10-N010은 랙 내 또는 인접한 행 간의 상단 랙(ToR) 스위치-서버 연결에 이상적인 표준 10미터 길이를 제공합니다. NVIDIA의 고속 네트워킹 생태계를 위해 특별히 설계되었으며, 800Gb/s 트윈 포트 OSFP 트랜시버와 400Gb/s 단일 포트 OSFP 및 QSFP112 모듈을 지원합니다. 8도 연마된 Angled Polished Connector(APC)는 백 리플렉션을 크게 줄여 50G, 100G 레인당 아키텍처에 사용되는 PAM4 변조의 신호 무결성을 보장합니다.

이 Type-B 크로스오버 광섬유 매핑(핀 1-핀 12)은 추가적인 극성 관리 없이 트랜시버 간의 직접 연결을 가능하게 하여 배포를 단순화합니다. 모든 케이블은 Telcordia GR-1435 및 IEC 61754-7 사양을 충족하도록 공장에서 테스트되어 즉시 사용 가능한 신뢰성을 보장합니다.

• 정렬 구멍이 있는 MPO-12/APC 암 커넥터 – 트랜시버 정렬 핀과 호환
• 8개의 활성 멀티모드 광섬유(50/125 µm), 4개의 미사용 광섬유는 강도 멤버로 사용
• 크로스오버 Type-B 극성: 패치 코드 반전 불필요
• 유연한 라운드 LSZH(저연기 무할로겐) / OFNR 재킷 – 멀티모드 식별을 위한 아쿠아 색상
• InfiniBand NDR, 이더넷 400GbE/800GbE 및 NVLink 프로토콜 지원
• 빠른 분리 및 안전한 결합을 위한 푸시-풀 래칭 메커니즘
• 작동 온도: 0°C ~ 70°C; 보관: -40°C ~ 85°C
• 고속 PAM4 신호에 최적화된 낮은 삽입 손실 프로파일

MPO-12/APC 커넥터 끝면은 8도 각도 연마가 특징이며, 이는 고속 링크에서 송신기 불안정 및 비트 오류를 유발할 수 있는 광학 백 리플렉션을 최소화합니다. 저속 애플리케이션에 일반적으로 사용되는 Ultra Physical Contact(UPC) 커넥터와 달리 APC는 100G PAM4 이상에 중요한 반사 손실 ≥35 dB를 보장합니다. 케이블의 Type-B(크로스오버) 토폴로지는 한쪽 끝의 송신 레인을 반대쪽 트랜시버의 수신 레인에 매핑합니다 – 레인 1(송신)은 레인 12(수신)에 연결되고, 레인 2는 레인 11에 연결되는 식입니다. 이는 외부 어댑터 없이 직접 상호 연결을 위해 IEC 61754-7에서 권장하는 표준 MPO 핀아웃과 일치합니다.

• 스위치 간 연결: 두 개의 MPO-12/APC 포트를 사용하여 트윈 포트 OSFP 스위치(800G)를 연결하여 처리량을 집계합니다.
• 스위치-어댑터: OSFP 또는 QSFP112 트랜시버를 통해 NVIDIA ConnectX-7 네트워크 어댑터 또는 BlueField-3 DPU를 연결합니다.
• 50미터 멀티모드 도달 거리(최대 4개의 커넥터 접합부 포함)가 필요한 데이터 센터의 스파인-리프 아키텍처.
• NVLink 패브릭 확장을 통한 고성능 컴퓨팅(HPC) 및 스토리지 분산.

NVIDIA 트랜시버 및 네트워킹 하드웨어와의 원활한 상호 운용성을 위해 설계 및 검증되었습니다. 호환 가능:

참고: 이 케이블은 MPO-12/APC 커넥터와만 호환됩니다. 연마 불일치로 인해 물리적 손상 및 신호 저하가 발생할 수 있으므로 MPO-12/UPC(파란색 쉘) 커넥터와 결합하지 마십시오.

NVIDIA는 다양한 랙 밀도 및 캠퍼스 상호 연결에 맞는 여러 길이를 제공합니다. 정확한 도달 거리 요구 사항에 따라 선택하십시오:

모든 케이블은 길이 공차(L≥5m의 경우 ±2%)를 제외하고 동일한 기계적 및 광학적 사양을 공유합니다.

• 종단 간 검증: 각 케이블은 NVIDIA 트랜시버와 페어링되어 상호 운용성 및 링크 마진을 보장합니다.
• 낮은 총 소유 비용: 수동 설계로 전력 소비를 없애 데이터 센터의 냉각 오버헤드를 줄입니다.
• 내구성과 안전성: LSZH 재킷은 화재 발생 시 유독 가스를 최소화합니다. OFNR은 라이저 설치에 적합합니다.
• 정밀 제조: 공장 연마 APC 커넥터는 일관된 기하학적 구조로 반복 가능한 저손실을 보장합니다.
• 보증 및 지원: 직접적인 NVIDIA 호환성은 문제 해결 복잡성을 줄입니다.

홍콩 Starsurge Group은 대량 구매, 맞춤형 라벨링 및 전 세계 배송을 포함한 전체 공급망 서비스를 제공합니다. 당사의 기술 팀은 극성 계획, 링크 예산 계산 및 배포 검증을 지원합니다. RMA 또는 펌웨어 호환성 문의는 다음 지원 데스크로 문의하십시오: networking-support@nvidia.com 또는 Starsurge 영업 담당자를 통해 직접 문의하십시오.

• 광학 끝면 오염을 방지하기 위해 설치 순간까지 먼지 캡을 제거하지 마십시오.
• 최소 구부림 반경인 30mm를 초과하지 마십시오. 너무 심하게 구부리면 미세 굽힘 손실과 영구적인 광섬유 손상이 발생할 수 있습니다.
• 케이블은 비전도성이며 ESD에 민감하지 않지만, ESD에 민감한 트랜시버와 결합됩니다. 취급 시 표준 ESD 주의 사항을 따르십시오.
• MPO-12/APC(녹색 쉘)와 MPO-12/UPC(파란색 쉘) 커넥터를 절대 혼합하지 마십시오. 연마 불일치는 제대로 장착되지 않으며 정렬 핀을 손상시킬 수 있습니다.
• 페룰 청소에는 이소프로필 알코올과 보풀 없는 천 또는 전용 MPO 클리너만 사용하십시오.

홍콩 Starsurge Group Co., Limited는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 2008년에 설립된 이 회사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워킹 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다. 숙련된 영업 및 기술 팀의 지원을 받는 Starsurge는 정부, 의료, 제조, 교육, 금융 및 기업과 같은 산업을 지원합니다. 또한 IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배송을 제공합니다. 고객 중심 접근 방식을 통해 Starsurge는 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하는 데 도움이 되는 안정적인 품질, 신속한 서비스 및 맞춤형 솔루션에 중점을 둡니다.

공식 NVIDIA 파트너: Starsurge는 전체 공급망 투명성과 빠른 배송으로 정품 NVIDIA 케이블, 트랜시버 및 네트워킹 구성 요소를 제공합니다.

• 커넥터 유형 확인: 양쪽 끝에 MPO-12/APC (암) – 녹색 쉘.
• 링크 거리 확인: OM3는 최대 30m 지원, OM4는 최대 50m 지원 (연결 4개 포함).
• 트랜시버가 Type-B 크로스오버 극성과 호환되는지 확인하십시오. NVIDIA 광학 장치는 직접 연결에 Type-B가 필요합니다.
• 패치 패널을 사용하는 경우 MPO/APC이고 극성 매핑을 유지하는지 확인하십시오.
• 유지 보수를 위해 적절한 MPO 클리너와 먼지 캡을 보관하십시오.

• NVIDIA MMA4Z00-NS – 스위치용 트윈 포트 OSFP 800G DR8 트랜시버
• NVIDIA MMA1Z00-NS400 – ConnectX-7 어댑터용 QSFP112 400G DR4 트랜시버
• NVIDIA MFP7E20 시리즈 – 더 긴 도달 거리를 위한 액티브 광 케이블 (AOC)
• MPO-12/APC-MPO-12/APC 벌크헤드 어댑터 – 확장 및 패널 장착용
