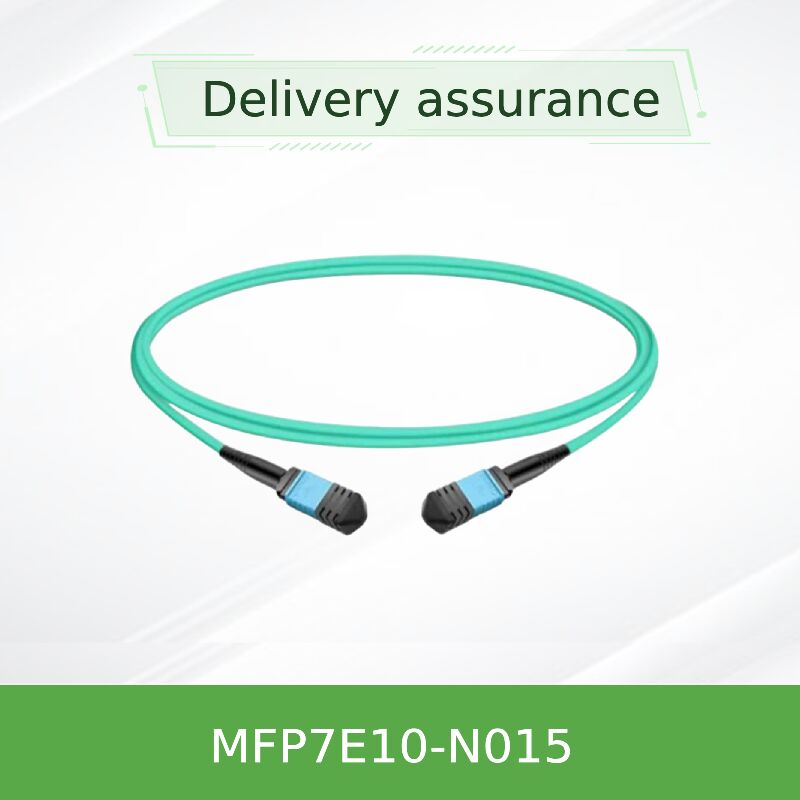

NVIDIA MFP7E10-N015 15m MPO APC 멀티모드 광케이블 InfiniBand & 이더넷

NVIDIA MFP7E10-Nxxx 시리즈는 MPO-12/APC 커넥터와 수동 광학 멀티모드 케이블으로 구성되어 있으며, 12 섬유 배열에서 8 개의 활성 섬유를 활용합니다.MFP7E10-N015 표준 15 미터 길이를 제공합니다, 라인 또는 스위치와 서버 사이의 중간 범위에 있는 인터 랙 연결에 이상적입니다. NVIDIA의 초고속 네트워크 생태계에 특별히 설계되었습니다.800Gb/s 듀얼 포트 OSFP 트랜시버와 400Gb/s 듀얼 포트 OSFP 및 QSFP112 모듈을 지원합니다.. 8도 폴리쉬를 가진 각도 닦은 커넥터 (APC) 는 역 반사를 극적으로 줄여 50G, 100G 각 레인 아키텍처에 사용되는 PAM4 변조에 대한 신호 무결성을 보장합니다.

이 B형 크로스오버 광섬유 매핑 (핀 1 ~ 핀 12) 은 추가 극성 관리 없이 트랜시버 사이에 직접 연결을 가능하게 하며 배포를 단순화합니다.모든 케이블은 Telcordia GR-1435 및 IEC 61754-7 사양을 충족하기 위해 공장 테스트, 상자 밖의 신뢰성을 보장합니다.

• 정렬 구멍이 있는 MPO-12/APC 여성 커넥터
• 8개의 액티브 멀티모드 섬유 (50/125μm) 와 4개의 사용되지 않은 섬유가 강도 구성 요소로
• 크로스오버 B형 극성: 패치 코드 반전 필요성을 제거합니다.
• 유연한 둥근 LSZH (Low Smoke Zero Halogen) / OFNR 재킷
• 인피니밴드 NDR, 이더넷 400GbE/800GbE 및 NVLink 프로토콜을 지원합니다.
• 빠른 방출과 안전한 짝짓기를 위한 밀고 당기는 잠금 메커니즘
• 작동 온도: 0°C ~ 70°C; 보관: -40°C ~ 85°C
• 고속 PAM4 신호에 최적화된 낮은 삽입 손실 프로필

MPO-12/APC 커넥터 끝면에는 8도 각의 롤링이 특징이며, 이는 초고속 링크에서 송신기 불안정성과 비트 오류를 유발할 수있는 광적 반사를 최소화합니다.초 물리 접촉 (UPC) 커넥터와 달리 일반적으로 낮은 속도 응용 프로그램에서 사용됩니다, APC는 100G PAM4 및 그 이상에서 중요한 반환 손실 ≥35 dB를 보장합니다.케이블의 B형 (크로스오버) 토폴로지는 한쪽 끝의 송신 노선을 반대편의 수신 노선으로 매핑합니다., 차선 2에서 차선 11 등이 IEC 61754-7에서 권장되는 외부 어댑터없이 직접 연결을위한 MPO 표준 핀아웃과 일치합니다.

• 스위치-스위치 연결: 융합 처리량을 위해 두 MPO-12/APC 포트를 사용하여 듀얼 포트 OSFP 스위치 (800G) 를 연결합니다.
• 스위치-어댑터: OSFP 또는 QSFP112 트랜시버를 통해 NVIDIA ConnectX-7 네트워크 어댑터 또는 BlueField-3 DPU를 연결합니다.
• 데이터 센터에서 50 미터 멀티 모드 범위를 필요로하는 척추 구조 (최다 4 개의 커넥터 단절로)
• 고성능 컴퓨팅 (HPC) 및 NVLink 직물 확장과 함께 스토리지 분해.
• 10m 길이가 충분하지 않고 15m가 최적의 느슨 관리를 제공하는 랙 간 링크.

NVIDIA 트랜시버 및 네트워크 하드웨어와 원활한 상호 운용성을 위해 설계 및 검증되었습니다.

참고: 케이블은 MPO-12/APC 커넥터와 엄격하게 호환됩니다. 폴리쉬 불일치로 인해 물리적 손상 및 신호 저하가 발생할 수 있으므로 MPO-12/UPC (블루 셸) 커넥터와 결합하지 마십시오.

NVIDIA는 다양한 랙 밀도와 캠퍼스 상호 연결에 맞게 여러 길이의 제품을 제공합니다. MFP7E10-N015은 중간 랙 간 팽창에 대한 권장 선택입니다:

모든 케이블은 길이 허용값을 제외하고 동일한 기계 및 광적 사양을 공유합니다 (길이 ≥ 5m의 경우 허용값은 +2% x L / -0).

• 끝에서 끝까지 검증:각 케이블은 NVIDIA 트랜시버와 결합되어 상호 운용성과 링크 마진을 보장합니다.
• 소유비용은 낮습니다.수동 설계는 전력 소비를 없애고 데이터 센터의 냉각 오버헤드를 줄입니다.
• 내구성 및 안전성:LSZH 자켓은 화재의 경우 독성 연기를 최소화합니다.
• 정밀 제조:일관된 기하학으로 공장에서 닦은 APC 커넥터는 반복 가능한 낮은 손실을 보장합니다.
• 보증 및 지원:직접 NVIDIA 호환은 문제 해결의 복잡성을 감소시킵니다.

• 광적 끝면 오염을 방지하기 위해 설치 시점까지 먼지 캡을 제거하지 마십시오.
• 최소 30mm의 굽기 반지름을 초과하는 것을 피하십시오. 긴 굽기는 미세 굽기 손실과 영구적인 섬유 손상을 유발할 수 있습니다.
• 케이블은 전도성이 없고 ESD에 민감하지 않지만 ESD에 민감한 송신기와 결합합니다.
• MPO-12/APC (녹색 껍질) 와 MPO-12/UPC (푸른 껍질) 커넥터를 혼용하지 마십시오. 부합되지 않은 롤링은 올바르게 자리 잡지 않으며 정렬 핀을 손상시킬 수 있습니다.
• 페루를 청소하기 위해 아이소 프로필 알코올과 잎자루 없는 지워프 또는 MPO 청소기만 사용하십시오.

홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 2008년에 설립되었으며,회사는 네트워크 스위치를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다., NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워크 장비. 경험 많은 판매 및 기술 팀에 의해 지원, Starsurge 정부, 의료,제조업이 회사는 또한 IoT 솔루션, 네트워크 관리 시스템, 사용자 정의 소프트웨어 개발, 다국어 지원 및 글로벌 배달을 제공합니다.고객 우선 접근, 스타서지는 신뢰할 수 있는 품질, 반응형 서비스 및 고객이 효율적이고 확장 가능하며 신뢰할 수있는 네트워크 인프라를 구축하는 데 도움이되는 맞춤형 솔루션에 초점을 맞추고 있습니다.

공식 NVIDIA 파트너:스타서지는 공급망 투명성과 빠른 배송을 제공하는 정품 NVIDIA 케이블, 트랜시버 및 네트워크 구성 요소를 제공합니다.

• 연결 장치 유형 확인: MPO-12/APC (여성) 양쪽 끝에서
• 연결 거리를 확인합니다: 15m는 OM3 범위에 있습니다 (≤30m) 그리고 OM4가 더 긴 변종에 사용되면 전체 50m 범위를 지원합니다.
• 트랜시버가 B형 크로스오버 극성과 호환되는 것을 보장합니다. NVIDIA 광학은 직접 연결을 위해 B형이 필요합니다.
• 사용 중인 패치 패널도 MPO/APC인지 확인하고 극성 지도를 유지하세요.
• 적절한 MPO 청소기 및 먼지 캡을 유지보수를 위해 보관하십시오.

• NVIDIA MMA4Z00-NS스위치용 OSFP 800G DR8 트윈포트 트랜시버
• NVIDIA MMA1Z00-NS400ConnectX-7 어댑터용 QSFP112 400G DR4 트랜시버
• NVIDIA MFP7E20 시리즈더 넓은 범위의 액티브 오프틱 케이블 (AOC)
• MPO-12/APC에서 MPO-12/APC 방벽 어댑터연장 및 패널 장착용

• 애플리케이션 참고: NDR InfiniBand에 대한 광 케이블 및 커넥터 (NVIDIA 지원에서 사용할 수 있습니다)
• IEC 61754-7: 광섬유 상호 연결 장치 MPO 커넥터 가족
• 텔코르디아 GR-1435-CORE: 다섬유 광 연결 장치에 대한 일반 요구 사항
