NVIDIA MFP7E10-N050 50m MPO APC 멀티모드 광섬유 케이블 OM4 확장 범위 인피니밴드 및 이더넷

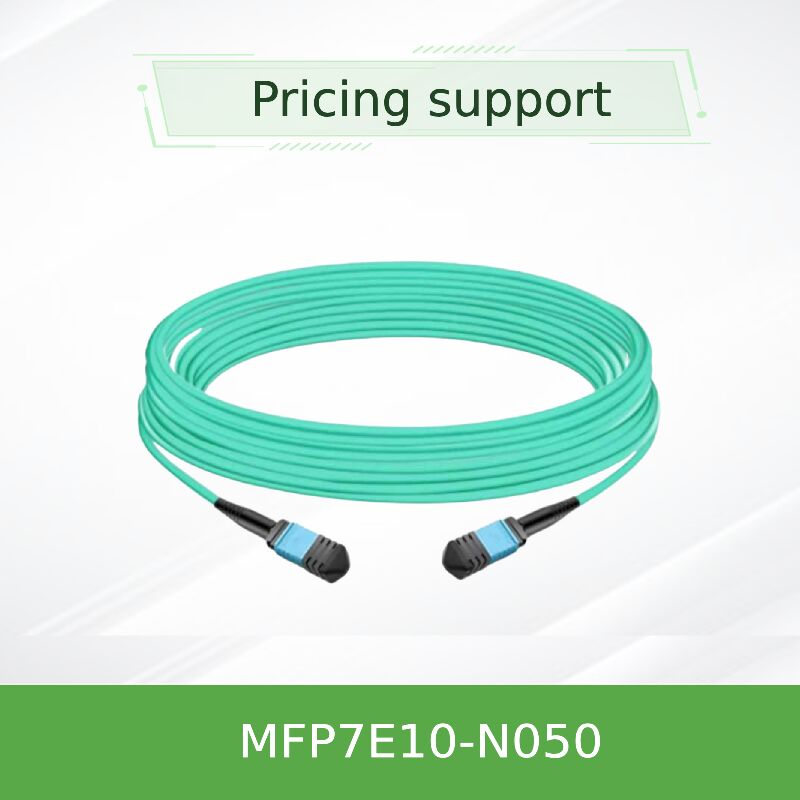

정밀하게 설계된 50미터 수동 멀티모드 광섬유 케이블로, 확장 거리 애플리케이션을 위해 OM4 광섬유를 활용합니다. MPO-12/APC 암 커넥터, 저손실 OM4 유리, 견고한 LSZH 재킷을 특징으로 합니다. 데이터 센터 스파인-리프 아키텍처에서 더 긴 구간에 걸쳐 트윈 포트 OSFP 800G, 단일 포트 OSFP 400G 및 QSFP112 트랜시버 간의 직접 연결을 가능하게 합니다.

NVIDIA MFP7E10-N050은 MFP7E10-Nxxx 수동 광 멀티모드 케이블 제품군의 확장 거리 모델입니다. OM4 등급 광섬유를 활용하는 이 50미터 케이블은 해당 시리즈에서 지원하는 최대 링크 거리를 달성하여 스파인-리프 토폴로지, 행 간 상호 연결 및 최신 데이터 센터 내에서 행 끝에서 행 끝까지의 연결에 이상적인 솔루션입니다. 이 케이블은 12개의 광섬유 MPO-12/APC 커넥터 내에 8개의 활성 광섬유를 특징으로 하며, 4개의 비활성 광섬유는 구조적 무결성을 유지하기 위한 강도 부재로 사용됩니다.

NVIDIA의 고속 네트워킹 생태계를 위해 특별히 설계되었으며, 800Gb/s 트윈 포트 OSFP 트랜시버와 400Gb/s 단일 포트 OSFP 및 QSFP112 모듈을 지원합니다. 8도 연마된 Angled Polished Connector (APC)는 PAM4 변조를 사용하여 더 긴 거리에서 신호 무결성을 유지하는 데 필수적인 우수한 반사 손실 성능(≥35 dB)을 제공합니다.

이 Type-B 크로스오버 광섬유 매핑(핀 1에서 핀 12까지)은 추가적인 극성 관리 없이 트랜시버 간의 직접 연결을 가능하게 합니다. 모든 케이블은 Telcordia GR-1435 및 IEC 61754-7 사양을 충족하도록 공장에서 테스트되어 전체 50미터 도달 거리에서 안정적인 성능을 보장합니다.

• 정렬 구멍이 있는 MPO-12/APC 암 커넥터 – 트랜시버 정렬 핀과 호환
• 8개의 활성 OM4 멀티모드 광섬유 (50/125 µm)와 4개의 미사용 광섬유 (강도 부재)
• 크로스오버 Type-B 극성: 패치 코드 반전 불필요
• 유연한 원형 LSZH (저연 무독성) / OFNR 재킷 – 멀티모드 식별을 위한 아쿠아 색상
• InfiniBand NDR, 이더넷 400GbE/800GbE 및 NVLink 프로토콜 지원
• 빠른 해제 및 안전한 결합을 위한 푸시-풀 래칭 메커니즘
• 작동 온도: 0°C ~ 70°C; 보관: -40°C ~ 85°C
• OM4 확장 거리에 최적화된 낮은 삽입 손실 프로파일
• 50미터 도달 거리 사양은 링크에 두 개의 광 패치 패널과 총 4개의 광 커넥터 접합부를 가정합니다.

MFP7E10-N050은 OM4 등급 멀티모드 광섬유를 사용하며, 이는 OM3보다 높은 대역폭과 낮은 감쇠를 제공하여 400G/800G 속도에서 50미터 전송을 안정적으로 지원합니다. OM4 광섬유는 OM3(≥2000 MHz·km)에 비해 향상된 모달 대역폭(≥4700 MHz·km @ 850nm)을 특징으로 하여 고속 PAM4 애플리케이션에서 더 긴 도달 거리를 가능하게 합니다.

MPO-12/APC 커넥터 끝면은 8도 각도 연마를 특징으로 하며, 이는 고속 링크에서 송신기 불안정 및 비트 오류를 유발할 수 있는 광학 백 반사를 최소화합니다. 저속 애플리케이션에 일반적으로 사용되는 Ultra Physical Contact (UPC) 커넥터와 달리 APC는 확장된 거리에서 PAM4 100G 이상에 중요한 반사 손실 ≥35 dB를 보장합니다.

케이블의 Type-B (크로스오버) 토폴로지는 한쪽 끝의 송신 레인을 반대쪽 트랜시버의 수신 레인에 매핑합니다 – 레인 1 (송신)은 레인 12 (수신)에 연결되고, 레인 2는 레인 11에 연결되는 식입니다. 이는 외부 어댑터 없이 직접 상호 연결을 위해 IEC 61754-7에서 권장하는 표준 MPO 핀아웃과 일치합니다.

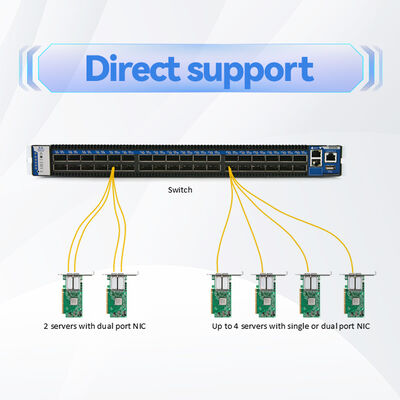

• 스파인-리프 아키텍처: 여러 행 또는 대규모 데이터 센터 홀에 걸쳐 리프 스위치를 스파인 스위치에 연결합니다.
• 스위치 간 링크: 확장된 거리에서 두 개의 MPO-12/APC 포트를 사용하여 트윈 포트 OSFP 스위치 (800G)를 연결합니다.
• 스위치-어댑터: OSFP 또는 QSFP112 트랜시버를 통해 NVIDIA ConnectX-7 네트워크 어댑터 또는 BlueField-3 DPU를 최대 링크 예산으로 연결합니다.
• 행 간 상호 연결: 30미터 OM3 케이블이 부족하고 능동 광 케이블을 원하지 않는 환경에 이상적입니다.
• 고성능 컴퓨팅 (HPC) 클러스터: 분산 컴퓨팅 노드를 갖춘 대규모 AI 학습 클러스터에서 유연성을 제공합니다.

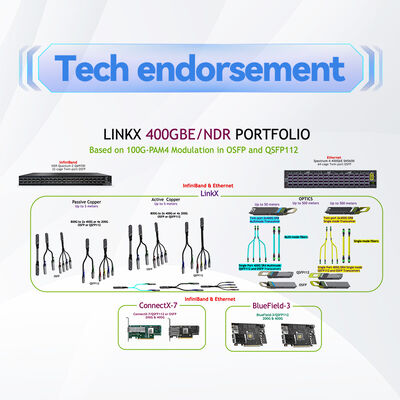

NVIDIA 트랜시버 및 네트워킹 하드웨어와의 원활한 상호 운용성을 위해 설계 및 검증되었습니다. 호환 가능:

참고: 이 케이블은 MPO-12/APC 커넥터와만 엄격하게 호환됩니다. 연마 불일치로 인해 물리적 손상 및 신호 저하가 발생할 수 있으므로 MPO-12/UPC (파란색 쉘) 커넥터와 결합하지 마십시오.

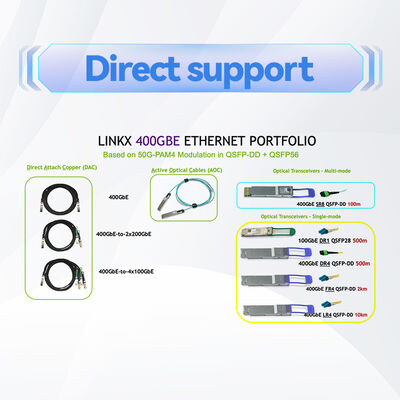

NVIDIA는 다양한 데이터 센터 토폴로지에 맞는 여러 길이를 제공합니다. MFP7E10-N050은 OM4 광섬유를 사용하여 최대 멀티모드 도달 거리를 제공합니다:

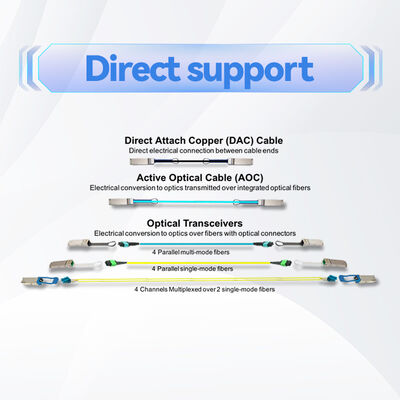

50미터 이상의 거리가 필요한 배포의 경우 NVIDIA 능동 광 케이블 (AOC) 또는 단일 모드 솔루션을 고려하십시오.

• 종단 간 검증: 각 케이블은 NVIDIA 트랜시버와 쌍을 이루어 전체 50m 도달 거리에서 상호 운용성 및 링크 마진을 보장합니다.
• 낮은 총 소유 비용: 수동 설계로 전력 소비가 없어 데이터 센터의 냉각 오버헤드를 줄입니다.
• OM4 확장 거리: 최대 멀티모드 거리를 가능하게 하여 많은 배포에서 능동 광 케이블의 필요성을 줄입니다.
• 내구성과 안전성: LSZH 재킷은 화재 발생 시 유독 가스를 최소화하며, OFNR 등급은 라이저 설치에 적합합니다.
• 정밀 제조: 공장 연마된 APC 커넥터는 일관된 형상으로 반복 가능한 저손실을 보장합니다.
• 보증 및 지원: NVIDIA와의 직접적인 호환성은 문제 해결 복잡성을 줄입니다.

• 광학 끝면 오염을 방지하기 위해 설치 직전까지 먼지 캡을 제거하지 마십시오.
• 최소 구부림 반경 30mm를 초과하지 않도록 주의하십시오. 심한 굽힘은 마이크로 굽힘 손실과 영구적인 광섬유 손상을 유발할 수 있으며, 특히 50m 링크에서 중요합니다.
• 케이블은 비전도성이며 ESD에 민감하지 않지만, ESD에 민감한 트랜시버와 결합되므로 취급 시 표준 ESD 주의 사항을 따르십시오.
• MPO-12/APC (녹색 쉘)와 MPO-12/UPC (파란색 쉘) 커넥터를 혼합하지 마십시오. 연마 불일치는 올바르게 장착되지 않으며 정렬 핀을 손상시킬 수 있습니다.
• 페룰 청소에는 이소프로필 알코올과 보풀 없는 천 또는 전용 MPO 클리너만 사용하십시오.
• 최대 50m 거리에서 배포할 때, 모든 패치 패널과 중간 연결부가 유사한 저손실 특성을 가진 MPO-12/APC 커넥터를 사용하도록 하십시오.
