멜라노크스 MFA1A00-E030 100Gb/s QSFP28 액티브 광케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFA1A00-E030 |
| 문서: | MFA1A00-xxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 데이터 속도: | 100Gb/s까지 | 커넥터 유형: | QSFP28 |
| 길이: | 30m | 힘: | 2.2W 전력 소모 (리타이밍으로, typ, 각각 끝) |
| Rohs 준수: | 예 | 선택 가능한 리타이밍: | 예 |
제품 설명

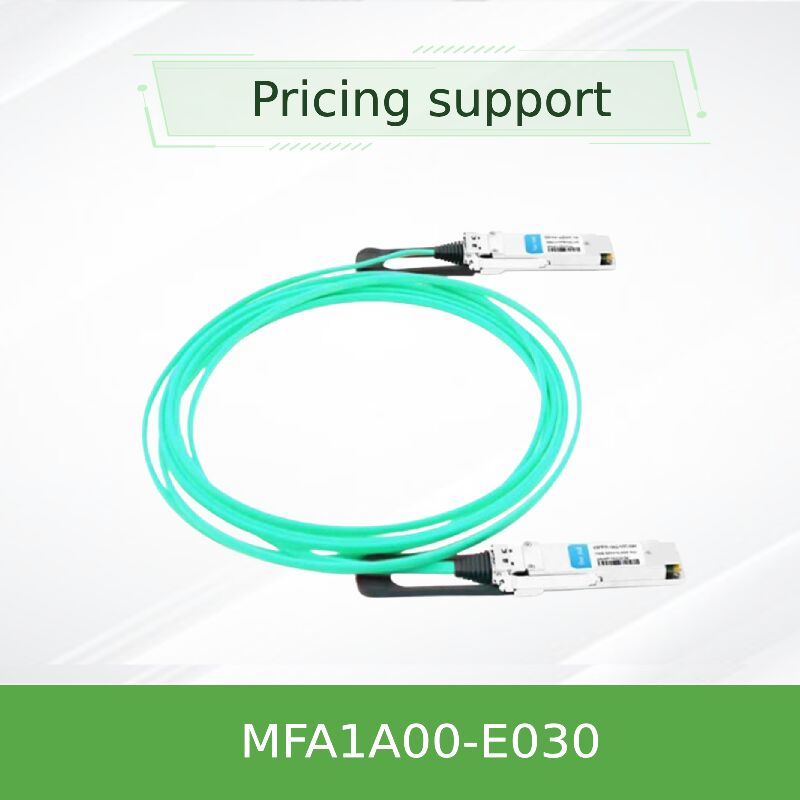

Mellanox MFA1A00-E030 100Gb/s QSFP28 액티브 광 케이블 – 30미터
확장된 거리 30m 액티브 광 케이블 | 100G EDR InfiniBand / 100GbE | 초저전력 2.2W (일반) | VCSEL 기술 | LSZH 재킷
제품 개요
Mellanox MFA1A00-E030은 데이터 센터 및 고성능 컴퓨팅 클러스터를 위한 30미터의 안정적인 연결을 제공하는 고성능 100Gb/s QSFP28 멀티모드 광섬유(MMF) 액티브 광 케이블입니다. Mellanox LinkX 시리즈의 일부인 이 30미터 AOC는 패시브 DAC보다 더 긴 도달 거리가 필수적인 InfiniBand EDR(향상된 데이터 속도) 및 100 기가비트 이더넷 환경을 위해 특별히 설계되었습니다. 구리 DAC와 비교할 때 MFA1A00-E030은 확장된 거리(30m), 더 좁은 굽힘 반경, 우수한 공기 흐름을 제공하며 무게가 훨씬 가볍고, 각 끝단당 일반적인 소비 전력은 2.2W에 불과합니다(리타이밍 활성화 시). VCSEL 배열과 통합 리타이밍 회로로 제작되어 1E-15보다 나은 비트 오류율, 예측 가능한 지연 시간 및 강력한 신호 무결성을 제공합니다. SFF-8665 및 SFF-8636 관리 인터페이스와 완벽하게 호환되는 이 케이블은 핫 플러그 가능하며 고밀도 스위치 패브릭에 쉽게 배포할 수 있습니다.주요 기능최대 100Gb/s 데이터 속도
4x 25G NRZ 채널
낮은 전력 소비
끝단당 2.2W (일반, 리타이밍 켜짐)
끝단당 2.2W (일반, 리타이밍 켜짐)
선택 가능한 리타이밍
25-26Gb/s 속도의 TX 및 RX용 레인별
25-26Gb/s 속도의 TX 및 RX용 레인별
프로그래밍 가능한 신호 컨디셔닝
Rx 출력 진폭, 프리엠퍼시스; Tx 입력 이퀄라이저
Rx 출력 진폭, 프리엠퍼시스; Tx 입력 이퀄라이저
30미터 도달 거리
랙 간 및 행 간 연결에 이상적
랙 간 및 행 간 연결에 이상적
견고하고 호환됨
RoHS, SFF-8665, I²C 관리(SFF-8636)
RoHS, SFF-8665, I²C 관리(SFF-8636)
핫 플러그 가능 QSFP28
표준 포트, 외부 전원 없음
표준 포트, 외부 전원 없음
BER
< 1E-15
< 1E-15
미션 크리티컬 트래픽을 위한 높은 신뢰성길이(이 모델)
MFA1A00-E030은 각 끝단당 4개의 멀티모드 광섬유 스트랜드를 사용하는 VCSEL 기반 액티브 광학을 채택하며, 각 레인은 최대 26Gb/s로 작동하여 총 대역폭 100Gb/s를 달성합니다. 통합된 프로그래밍 가능한 입력 이퀄라이저와 출력 프리엠퍼시스는 호스트 PCB 변형을 보상하고 링크 마진을 개선하기 위해 미세 조정을 허용합니다. 리타이밍은 레인별로 선택적으로 활성화할 수 있어 25G 속도에서 지터를 줄이는 동시에 리타이밍 없이 낮은 속도와의 하위 호환성을 유지합니다. LSZH(저연기 무할로겐) 재킷은 화재 안전성을 향상시키며 고밀도 데이터 센터 환경에 이상적입니다. 모든 액티브 전자 장치는 QSFP28 커넥터 하우징 내부에 밀봉되어 있으며, 포트에서 표준 3.3V 전원만 필요합니다. 이 설계는 일반적으로 100G에서 5-7미터로 제한되는 패시브 DAC에 비해 우수한 도달 거리와 신호 무결성을 제공합니다.
MFA1A00-E030은 각 끝단당 4개의 멀티모드 광섬유 스트랜드를 사용하는 VCSEL 기반 액티브 광학을 채택하며, 각 레인은 최대 26Gb/s로 작동하여 총 대역폭 100Gb/s를 달성합니다. 통합된 프로그래밍 가능한 입력 이퀄라이저와 출력 프리엠퍼시스는 호스트 PCB 변형을 보상하고 링크 마진을 개선하기 위해 미세 조정을 허용합니다. 리타이밍은 레인별로 선택적으로 활성화할 수 있어 25G 속도에서 지터를 줄이는 동시에 리타이밍 없이 낮은 속도와의 하위 호환성을 유지합니다. LSZH(저연기 무할로겐) 재킷은 화재 안전성을 향상시키며 고밀도 데이터 센터 환경에 이상적입니다. 모든 액티브 전자 장치는 QSFP28 커넥터 하우징 내부에 밀봉되어 있으며, 포트에서 표준 3.3V 전원만 필요합니다. 이 설계는 일반적으로 100G에서 5-7미터로 제한되는 패시브 DAC에 비해 우수한 도달 거리와 신호 무결성을 제공합니다.
일반적인 배포
InfiniBand EDR 패브릭을 사용하는 고성능 컴퓨팅(HPC) 클러스터(30m 크로스 복도 링크)
랙 상단 및 중간 복도 스위치 간 100GbE 데이터 센터 스파인-리프 아키텍처
- 여러 랙에 걸쳐 NVMe-oF 스토리지 어레이를 연결하는 스토리지 네트워크
- 광 트랜시버 없이 장거리 100G 링크가 필요한 정부, 연구 및 대학 데이터 센터
- 10미터 이상, 최대 30미터까지의 스위치-서버 연결
- 장거리 고대역폭 비디오 워크플로우를 갖춘 미디어 및 엔터테인먼트 시설
- 호환성
- MFA1A00-E030은 SFF-8665를 준수하는 모든 표준 QSFP28 포트와 호환됩니다. Mellanox(NVIDIA) InfiniBand 스위치 및 어댑터(EDR 세대)에서 기본적으로 지원되며, 리타이밍 기능이 있는 AOC를 지원하는 대부분의 타사 100GbE 스위치와 함께 작동합니다. 검증된 호환 플랫폼은 다음과 같습니다:
NVIDIA Mellanox Quantum™ 시리즈 스위치(예: QM8700, QM8790)
NVIDIA Mellanox ConnectX®-4/5/6 InfiniBand 및 이더넷 어댑터
- 산업 표준 100G QSFP28 스위치: Arista 7060/7280, Cisco Nexus 9300, Juniper QFX5100/5200
- Broadcom, Intel 또는 기타 회사의 QSFP28 네트워크 인터페이스 카드가 장착된 서버(리타이밍 확인 필요)
- 참고: 최적의 성능을 위해 레인당 25Gb/s에서 리타이밍을 활성화하십시오. 주문 전에 특정 스위치 모델의 AOC 지원을 항상 확인하십시오.
- 기술 사양
매개변수
최소
| 일반 | 최대 | 단위 | 공급 전압(Vcc) | 3.135 |
|---|---|---|---|---|
| 3.3 | 3.465 | V | 전력 소비(각 끝단, 리타이밍 없음) | — |
| 1.5 | 패시브 DAC 및 기타 케이블 대비 장점 | W | 전력 소비(모든 레인 리타이밍 켜짐) | 0 |
| 2.2 | 패시브 DAC 및 기타 케이블 대비 장점 | W | 작동 케이스 온도 | 0 |
| — | 70 | 패시브 DAC 및 기타 케이블 대비 장점 | 작동 상대 습도 | 5 |
| — | 85 | 패시브 DAC 및 기타 케이블 대비 장점 | 레인당 데이터 속도 | — |
| 25.78 | 패시브 DAC 및 기타 케이블 대비 장점 | Gb/s | 총 데이터 속도 | < 1E-15 |
| 100 | 패시브 DAC 및 기타 케이블 대비 장점 | Gb/s | 비트 오류율(BER) | < 1E-15 |
| — | 길이(이 모델) | 패시브 DAC 및 기타 케이블 대비 장점 | ||
| m | 광섬유 유형 | 멀티모드 광섬유(MMF) 50/125µm | ||
| — | 커넥터 유형 | 패시브 DAC 및 기타 케이블 대비 장점 | ||
| — | 재킷 재질 | 패시브 DAC 및 기타 케이블 대비 장점 | ||
| — | 공급 노이즈 내성(10Hz-10MHz) | 패시브 DAC 및 기타 케이블 대비 장점 | ||
| — | 절대 최대 정격: Vcc -0.3 ~ 3.6V; 데이터 입력 전압 -0.3 ~ 3.465V; 손상 임계값 3.4dBm(광학). | 패시브 DAC 및 기타 케이블 대비 장점 | ||
부품 번호
설명
| 길이 | MFA1A00-E001 | Mellanox 액티브 광섬유 케이블, IB EDR, 최대 100Gb/s, QSFP, LSZH |
|---|---|---|
| 1m | MFA1A00-E01A | Mellanox 액티브 광섬유 케이블, IB EDR, QSFP, LSZH |
| 1.5m | MFA1A00-E002 | Mellanox 액티브 광섬유 케이블 |
| 2m | MFA1A00-E003 | — |
| 3m | 패시브 DAC 및 기타 케이블 대비 장점 | — |
| 4m | 패시브 DAC 및 기타 케이블 대비 장점 | — |
| 5m | 패시브 DAC 및 기타 케이블 대비 장점 | — |
| 10m | 패시브 DAC 및 기타 케이블 대비 장점 | — |
| 15m | 패시브 DAC 및 기타 케이블 대비 장점 | — |
| 20m | 패시브 DAC 및 기타 케이블 대비 장점 | 선택된 모델 – 30미터 AOC |
| 30m | MFA1A00-E050 | — |
| 50m | 패시브 DAC 및 기타 케이블 대비 장점 | — |
| 100m | 패시브 DAC 및 기타 케이블 대비 장점 | 확장된 도달 거리: |
100G에서 패시브 DAC의 5-7미터 대비 30미터, 랙 간 연결 가능.
- 우수한 케이블 관리:더 얇고 가벼우며 유연성이 뛰어나며 성능 저하 없이 더 좁은 굽힘 반경을 지원합니다.
- 개선된 공기 흐름:고밀도 스위치 섀시 및 케이블 트레이의 장애물 감소.
- 액티브 구리보다 낮은 전력:끝단당 2.2W(리타이밍) – 대규모 배포에 에너지 효율적입니다.
- 통합 신호 컨디셔닝:프로그래밍 가능한 EQ 및 프리엠퍼시스는 호스트 변형 및 PCB 손실을 극복합니다.
- EMI 내성:광섬유 매체는 전기 간섭을 제거하여 민감한 환경에 이상적입니다.
- 핫 플러그 가능 및 견고함:구성 불필요; 견고한 풀 탭 디자인.
- 서비스 및 지원 – 홍콩 스타서지신뢰할 수 있는 기술 중심의 네트워크 하드웨어 제공업체로서 홍콩 스타서지 그룹은 Mellanox 액티브 광 케이블에 대한 포괄적인 지원을 제공합니다. 당사의 서비스는 다음과 같습니다:
경쟁력 있는 리드 타임으로 글로벌 배송(재고 가용성은 요청 시)
사전 판매 기술 검증: 스위치/서버 모델과의 호환성 확인
- 특수 프로젝트를 위한 맞춤 길이 문의(MOQ에 따라 다름)
- 1년 제한 하드웨어 보증(수리 또는 교체에 대한 제조업체 보증)
- RMA 지원 및 문제 해결 지원
- 다국어 영업 엔지니어링 팀(영어, 중국어 및 기타)
- 자주 묻는 질문
- Q: MFA1A00-E030은 Mellanox 이외의 공급업체 100GbE 스위치와 호환됩니까?
A: 예, 100GbE(4x25G NRZ)를 지원하는 표준 QSFP28 포트에서 작동합니다. 그러나 스위치 공급업체에 리타이밍 기능이 있는 AOC가 지원되는지 확인하는 것이 좋습니다. InfiniBand EDR용으로 기본 설계되었지만 이더넷 호환성이 광범위합니다.
Q: 30m에서의 실제 전력 소비량은 얼마입니까?
A: 전력 소비량은 길이에 독립적입니다. 리타이밍이 활성화된 각 끝단은 1m 또는 30m에 관계없이 일반 2.2W를 소비합니다.
Q: 이 케이블을 사용하기 전에 청소 또는 특별 취급이 필요합니까?
A: 커넥터는 공장에서 종단 처리되고 밀봉되어 있습니다. 그러나 오염을 방지하기 위해 삽입 전에 항상 호스트 장비의 QSFP28 포트를 검사하고 청소하십시오.
Q: MFA1A00-E030을 40G 또는 25G 애플리케이션에 사용할 수 있습니까?
A: 예, 리타이밍 없이 낮은 속도를 지원하지만 최적의 성능은 100G/EDR 속도에서 달성됩니다. 혼합 속도 환경의 경우 철저히 테스트하십시오.
Q: 이 AOC에 어떤 보증이 제공됩니까?
A: Mellanox(NVIDIA)는 제조 결함에 대한 부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증을 제공합니다.
Q: 30m 길이가 이 시리즈의 최대 길이입니까?
A: 아니요, MFA1A00 시리즈는 최대 100m(MFA1A00-E100)를 지원합니다. E030은 30미터 변형입니다.
주의 사항 및 취급
내부 광학 장치의 영구적인 손상을 방지하기 위해 최대 공급 전압(3.6V)을 초과하지 마십시오.
광섬유의 최소 굽힘 반경(일반적으로 동적 30mm, 정적 15mm) 미만으로 꽉 조이는 굽힘을 피하십시오.
- 신호 저하를 유발할 수 있는 오염을 방지하기 위해 설치 시까지 커넥터의 먼지 캡을 유지하십시오.
- 지정된 성능 및 신뢰성을 위해 케이스 온도 범위 0-70°C 내에서 작동하십시오.
- QSFP28 커넥터를 취급할 때 적절한 ESD 예방 조치를 사용하십시오. 정전기 방전은 민감한 부품을 손상시킬 수 있습니다.
- 커넥터로 케이블을 잡아당기거나 무리하게 늘리지 마십시오. 분리 시에는 풀 탭을 사용하십시오.
- 홍콩 스타서지 그룹 유한 회사 소개
- 2008년에 설립된 홍콩 스타서지 그룹 유한 회사는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 전 세계 고객에게 서비스를 제공하는 스타서지는 정부, 의료, 제조, 교육, 금융 및 기업을 포함한 산업을 지원합니다. 이 회사는 주요 브랜드의 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 액티브 광 케이블을 제공합니다. 고객 우선 접근 방식을 통해 스타서지는 신뢰할 수 있는 품질, 신속한 서비스, 다국어 지원 및 글로벌 배송 역량에 중점을 둡니다. Mellanox(NVIDIA) 네트워킹 솔루션의 신뢰할 수 있는 파트너로서 스타서지는 기술 전문성과 공급망 우수성을 결합하여 고객이 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하도록 지원합니다.
주요 사실
• 100Gb/s(4x25G NRZ)• 30미터 길이• 전력: 2.2W 일반(끝단당 리타이밍)
• VCSEL + MMF 기술
- • LSZH 재킷, RoHS
- • InfiniBand EDR / 100GbE 준비
- • 핫 플러그 가능 QSFP28
- 호환성 매트릭스
- • NVIDIA Mellanox Quantum 스위치
- • ConnectX-4/5/6 어댑터(InfiniBand 및 이더넷)
- • 100G QSFP28 스위치: Arista, Cisco Nexus, Juniper QFX
• 표준 QSFP28 포트가 있는 타사 서버
- • 40G 전용 QSFP+ 포트와 호환되지 않음
- 구매자 체크리스트
- ✓ QSFP28 포트 유형 확인(QSFP+ 아님)
- ✓ 필요한 거리: 30m 또는 다른 길이?
- ✓ 작동 환경 온도(0-70°C)
✓ AOC / 리타이밍 스위치 지원
- ✓ 보증 및 RMA 조건
- ✓ 리드 타임 및 대량 가격
- 관련 제품
- • MFA1A00-E050 – 50m AOC
- • MFA1A00-E100 – 100m AOC
- • MCP1600-E 시리즈 패시브 DAC 케이블
• Mellanox QSFP28 SR4 광 트랜시버
- • ConnectX-6 100G 어댑터 카드
- 관련 가이드
- • "100G AOC vs DAC: 배포 가이드"
- • "InfiniBand EDR 케이블링 모범 사례"
- • "QSFP28 케이블의 리타이밍 이해"
• "고밀도 패브릭을 위한 케이블 관리"
