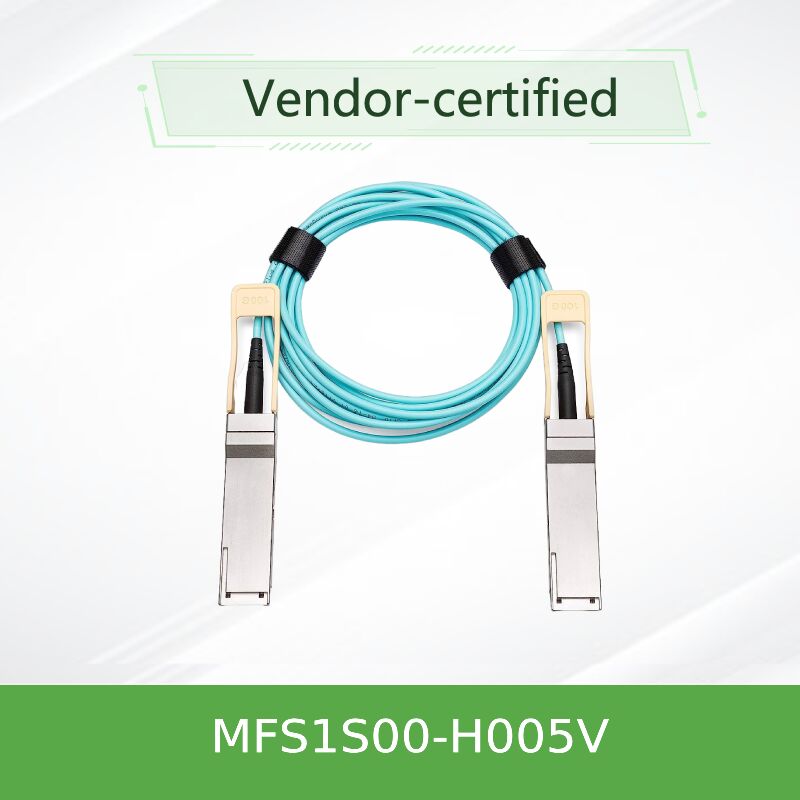

엔비디아 멜라녹스 MFS1S00-H005V 200Gb/s QSFP56 액티브 광케이블

의NVIDIA Mellanox MFS1S00-H005V고성능 200Gb/s QSFP56 다중 모드 섬유 (MMF) 액티브 광 케이블로, 차세대 데이터 센터 및 고성능 컴퓨팅 클러스터에 5m의 신뢰할 수 있는 연결을 제공합니다..인피니밴드 HDR (고속 데이터 속도) 및 200 기가비트 이더넷 환경을 위해 설계된 이 AOC는 총 200Gb/s 대역폭을 달성하기 위해 각 레인 (4x50G) 당 50Gb/s PAM4 변형을 활용합니다.수동 DAC와 비교하면, MFS1S00-H005V는 뛰어난 신호 무결성, 더 긴 곡선 반지름, 무게 감소 및 향상된 공기 흐름을 가능하게하며 끝당 전형적인 5.0W만을 소비합니다.VCSEL 배열과 통합 리타임 회로로 구축이 케이블은 SFF-8665 (QSFP56) 및 SFF-8636 관리 인터페이스와 완전히 호환되며, 핫 플러그 가능하며 RoHS를 준수합니다.

MFS1S00-H005V는 VCSEL 기반의 활성 광학을 사용하여 각 끝에 네 개의 멀티 모드 광섬유 스트랜드를 사용하고 있으며 각 레인은 50Gb/s PAM4 (53.125 GBd) 로 작동하여 200Gb/s 총 대역폭을 달성합니다.케이블은 프로그래밍 가능한 입력 평등기와 출력 전 강조를 통합, 다양한 호스트 시스템에 대한 정밀 조정을 가능하게하여 링크 마진을 극대화 할 수 있습니다.높은 데이터 속도에서 jitter를 줄이는 동시에 낮은 속도 (e.g., 100Gb/s NRZ) 를 사용할 수 있습니다. LSZH (Low Smoke Zero Halogen) 자켓은 밀도가 높은 배치에서 화재 안전을 향상시킵니다.모든 활성 전자제품은 QSFP56 커넥터 하우스의 내부에 헤르메틱 밀폐이 케이블은 SFF-8636 레지스터를 통해 속도 선택을 지원하며 25.78125 GBd NRZ (EDR) 또는 26.56250 GBd PAM4 (HDR) 동작.

• 인피니밴드 HDR 패브릭을 사용하는 고성능 컴퓨팅 (HPC) 클러스터 (5m 인트라크 또는 인접 랙 링크)
• 200GbE 데이터 센터 잎 척추 아키텍처, 톱 오브 랙 스위치와 컴퓨팅 노드를 연결
• 높은 대역폭과 낮은 대기 시간을 필요로 하는 InfiniBand 상 NVMe-oF를 가진 저장망
• NVIDIA 퀀텀-2 스위치를 활용한 AI/ML 훈련 클러스터
• 같은 래크 또는 인접 래크 사이의 스위치-서버 연결
• 하이퍼스케일 데이터센터 배포에 고밀도, 에너지 효율적인 케이블이 필요합니다.

MFS1S00-H005V는 SFF-8665에 부합하는 모든 표준 QSFP56 포트와 호환됩니다. 그것은 NVIDIA Mellanox InfiniBand HDR 및 200GbE 스위치 플랫폼에서 원생적으로 지원됩니다.그리고 많은 제3자 200GbE 스위치확인된 호환성 플랫폼은 다음을 포함합니다.

• NVIDIA 멜라녹스 퀀텀-2 (QSFP56) 인피니밴드 스위치
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 인피니밴드 어댑터
• NVIDIA Mellanox SN3700, SN4600 시리즈 200GbE 스위치
• 업계 표준 200G QSFP56 스위치 (상용성은 다양합니다. AOC 지원을 확인하시기 바랍니다.)

¹DDM를 통해 75°C까지의 내부 온도 판독이 허용됩니다. 절대 최대 등급: Vcc -0.3 ~ 3.6V; 데이터 입력 전압 -0.3 ~ 3.465V; 손상 문턱 3.4 dBm.

참고: 길이 <5m의 경우: +300mm / -0mm; 5m ≤ 길이 < 50m의 경우: +500mm / -0mm.

• 200G에서 확장된 범위:수동 DAC는 일반적으로 200G에서 3-5m로 제한됩니다. AOC는 5m 이상에서 강력한 성능을 제공합니다.
• 우수한 케이블 관리:구리 DAC보다 얇고 가볍고 유연합니다. 좁은 굽기 반지름 (30mm min) 을 지원합니다.
• 공기 흐름 개선:고밀도 스위치 체시 및 케이블 관리 시스템에서 장애를 줄입니다.
• 최적화된 에너지 효율:5200G의 끝당 0.0W는 활성 광학에 매우 경쟁적입니다.
• 통합 신호 조건:프로그래밍 가능한 EQ와 사전 강조는 호스트 PCB 변동과 커넥터 손실을 극복합니다.
• EMI 면제:섬유 매체는 전기 간섭을 제거합니다. 민감한 RF 환경에 이상적입니다.
• 디지털 진단 모니터링 (DDM):광전력, 온도, 전압을 실시간으로 모니터링하여 능동적인 유지보수를 합니다.

신뢰할 수 있는 기술 기반의 네트워크 하드웨어 공급 업체로서 홍콩 스타서지 그룹은 NVIDIA Mellanox 활성 광 케이블에 대한 포괄적인 지원을 제공합니다. 우리의 서비스에는 다음이 포함됩니다.

• 경쟁력 있는 납품 시간으로 전 세계 배송 (요청 시 재고 가용성)
• 판매 전 기술 검증: 스위치/서버 모델과 호환성 검사
• 특별 프로젝트의 사용자 정의 길이 문의 (MOQ에 따라)
• 1년 제한된 하드웨어 보증 (수리 또는 교체에 대한 제조업체의 보장)
• RMA 지원 및 문제 해결 지원
• 다국어판매 엔지니어링 팀 (영어, 중국어, 기타)

• 내부 광학에 영구적인 손상을 방지하기 위해 절대 최대 공급 전압 (3.6V) 을 초과하지 마십시오.
• 섬유 손상을 방지하기 위해 30mm 역학적 곡선 반지름보다 단단한 곡선을 피하십시오.
• 설치 전까지는 커넥터에 먼지 뚜?? 을 보관하십시오. 오염은 신호 저하와 BER 증가를 유발할 수 있습니다.
• 특정 신뢰성을 위해 케이스 온도 범위 0-70°C 내에서 작동합니다.
• QSFP56 커넥터를 조작할 때 표준 ESD 예방 조치를 취하십시오.
• 연결 장치에 케이블을 당겨거나 긴장하지 마십시오; 당겨 탭을 사용하여 분리하십시오.
• 이 케이블은 IEC 60825-1에 따라 레이저 제품 1급으로 분류됩니다. 레이저 오프레리에 직접 노출되는 것을 피하십시오.
