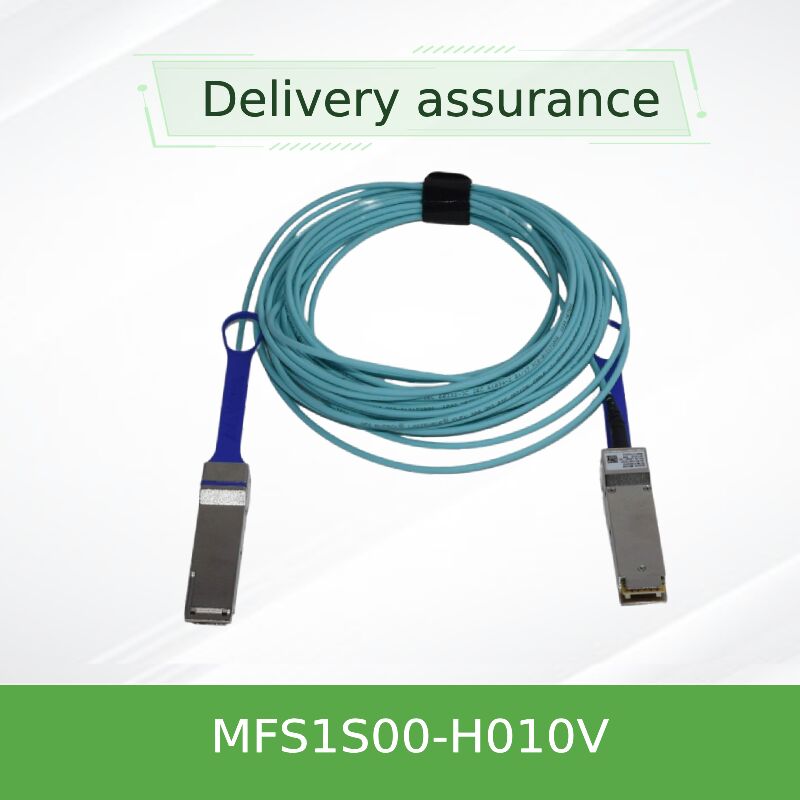

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 액티브 광 케이블 – InfiniBand HDR 및 200GbE용 10m MMF AOC

제품 상세 정보:

브랜드 이름: Mellanox
모델 번호: MFS1S00-H010V
문서: MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf

결제 및 배송 조건:

최소 주문 수량: 1개
가격: Negotiate
포장 세부 사항: 외부 상자
배달 시간: 목록을 기반으로
지불 조건: 티/티
공급 능력: 프로젝트/배치 별 공급
최고의 가격 접촉

상세 정보
유효성: 재고 보증: 1년
상태: 신규 및 원본 기술: 인피니본
유형: Mellanox AOC 케이블 케이블 길이: 10미터
모델: MFS1S00-H010V 이름: MFS1S00-H010V Mellanox 활성 광 케이블 최대 200Gb/s IB HDR QSFP56 10m Mellanox AOC 케이블
예어: Mellanox 케이블

제품 설명

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 액티브 광 케이블 – 10미터

고밀도 200G InfiniBand HDR / 200GbE 액티브 광 케이블 | PAM4 변조 | 5.0W 전력 (일반) | VCSEL 기술 | LSZH 재킷

제품 개요

NVIDIA Mellanox MFS1S00-H010V는 고성능 200Gb/s QSFP56 다중 모드 광섬유(MMF) 액티브 광 케이블로, 차세대 데이터 센터 및 고성능 컴퓨팅 클러스터에 10미터의 안정적인 연결을 제공합니다. InfiniBand HDR(고속 데이터 전송) 및 200기가비트 이더넷 환경을 위해 설계된 이 AOC는 레인당 50Gb/s PAM4 변조(4x50G)를 활용하여 총 200Gb/s 대역폭을 달성합니다. 패시브 DAC에 비해 MFS1S00-H010V는 뛰어난 신호 무결성, 더 좁은 굽힘 반경, 감소된 무게 및 개선된 공기 흐름을 제공하며, 각 끝단에서 5.0W(리타이밍 활성화 시)만 소비합니다. VCSEL 배열과 통합 리타이밍 회로로 제작되어 1E-15보다 우수한 비트 오류율과 예측 가능한 낮은 지연 시간을 제공합니다. SFF-8665(QSFP56) 및 SFF-8636 관리 인터페이스와 완벽하게 호환되며, 핫 플러그 가능하고 RoHS를 준수합니다.주요 기능최대 200Gb/s 데이터 속도

4x 50Gb/s PAM4 변조
낮은 전력 소모
5.0W 일반. 각 끝단당 (리타이밍 켜짐)
레인당 선택 가능한 리타이밍
TX 및 RX 최대 50Gb/s 속도용
프로그래밍 가능한 신호 컨디셔닝
Rx 출력 진폭, 사전 강조; Tx 입력 이퀄라이저
10미터 길이
랙 간 및 행 간 링크에 이상적
InfiniBand HDR / 200GbE 준비 완료
RoHS, SFF-8665 QSFP56, SFF-8636 I²C 관리
핫 플러그 가능한 QSFP56
표준 포트, 단일 3.3V 전원 공급 장치
ConnectX-6 HDR / ConnectX-7 어댑터
실시간 광 전력, 온도, 전압 모니터링
기술 및 디자인
MFS1S00-H010V는 VCSEL 기반 액티브 광학을 사용하며 각 끝단에 4개의 다중 모드 광섬유 스트랜드를 사용하고 각 레인은 50Gb/s PAM4(53.125 GBd)로 작동하여 200Gb/s의 총 대역폭을 달성합니다. 이 케이블은 프로그래밍 가능한 입력 이퀄라이저와 출력 사전 강조를 통합하여 다양한 호스트 시스템에 맞게 미세 조정하여 링크 마진을 최대화합니다. 리타이밍은 레인별로 선택적으로 활성화할 수 있어 고속 데이터 전송 시 지터를 줄이는 동시에 리타이밍이 비활성화된 경우 낮은 속도(예: 100Gb/s NRZ)와의 하위 호환성을 유지합니다. LSZH(저연기 무할로겐) 재킷은 고밀도 배포에서 화재 안전성을 향상시킵니다. 모든 액티브 전자 장치는 QSFP56 커넥터 하우징 내부에 밀봉되어 있으며, 호스트 포트의 표준 3.3V 외에는 외부 전원이 필요하지 않습니다. 이 케이블은 SFF-8636 레지스터를 통한 속도 선택을 지원하여 25.78125 GBd NRZ(EDR) 또는 26.56250 GBd PAM4(HDR) 작동을 구성할 수 있습니다.
일반적인 배포

InfiniBand HDR 패브릭을 사용하는 고성능 컴퓨팅(HPC) 클러스터(10m 랙 간 링크)

200GbE 데이터 센터 리프-스파인 아키텍처(랙 상단 스위치와 중간 행 스위치 연결)
  • 고대역폭 및 저지연이 필요한 InfiniBand 상의 NVMe-oF 스토리지 네트워크
  • 인접 랙에 걸쳐 NVIDIA Quantum-2 스위치를 활용하는 AI/ML 학습 클러스터
  • 5미터 이상, 최대 10미터까지의 스위치-서버 연결
  • 고밀도, 전력 효율적인 케이블링이 필요한 하이퍼스케일 데이터 센터 배포
  • 호환성
  • MFS1S00-H010V는 SFF-8665를 준수하는 모든 표준 QSFP56 포트와 호환됩니다. NVIDIA Mellanox InfiniBand HDR 및 200GbE 스위치 플랫폼뿐만 아니라 많은 타사 200GbE 스위치에서 기본적으로 지원됩니다. 검증된 호환 플랫폼은 다음과 같습니다:
NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand 스위치

NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand 어댑터

  • NVIDIA Mellanox SN3700, SN4600 시리즈 200GbE 스위치
  • 산업 표준 200G QSFP56 스위치(호환성은 다를 수 있음; AOC 지원 확인 필요)
  • 참고: 최적의 성능을 위해 레인당 50G PAM4에서 리타이밍을 활성화하십시오. 주문 전에 특정 스위치 모델의 AOC 지원을 확인하십시오. HDR 작동을 위해 속도 선택 레지스터를 적절하게 구성해야 합니다.
  • 기술 사양
매개변수
최소
일반 최대 단위 공급 전압(Vcc) 3.135
3.3 3.465 V 전력 소모(각 끝단, 모든 레인 리타이밍 켜짐) —
5.0 참고: 길이 허용 오차는 길이가 작동 케이스 온도 작동 케이스 온도 0
— 70 참고: 길이 허용 오차는 길이가 °C선택 가이드 – MFS1S00-HxxxV 시리즈(200Gb/s QSFP56 MMF AOC) 5
— 85 참고: 길이 허용 오차는 길이가 신호 속도(PAM4) 5
— 85 참고: 길이 허용 오차는 길이가 신호 속도(PAM4) -100 ppm
53.125 +100 ppm GBd 총 데이터 속도 —
25.78125 +100 ppm GBd 총 데이터 속도 —
200 참고: 길이 허용 오차는 길이가 Gb/s 비트 오류율(BER) < 1E-15
— 길이(이 모델) 참고: 길이 허용 오차는 길이가
m 광섬유 유형 다중 모드 광섬유(MMF) 50/125μm
— 커넥터 유형 참고: 길이 허용 오차는 길이가
— 재킷 재질 참고: 길이 허용 오차는 길이가
— 최소 굽힘 반경(동적) 참고: 길이 허용 오차는 길이가
mm 공급 노이즈 내성(10Hz-10MHz) 66
mVpp 1 DDM을 통한 내부 온도 판독은 최대 75°C까지 허용됩니다. 절대 최대 정격: Vcc -0.3 ~ 3.6V; 데이터 입력 전압 -0.3 ~ 3.465V; 손상 임계값 3.4 dBm.

선택 가이드 – MFS1S00-HxxxV 시리즈(200Gb/s QSFP56 MMF AOC)부품 번호

설명
길이 MFS1S00-H001V NVIDIA Mellanox 액티브 광 케이블, IB HDR, 최대 200Gb/s, QSFP56, LSZH
1m MFS1S00-H002V —
2m 참고: 길이 허용 오차는 길이가 —
3m 참고: 길이 허용 오차는 길이가 —
5m 참고: 길이 허용 오차는 길이가 선택된 모델 – 10미터 AOC
10m MFS1S00-H015V —
15m 참고: 길이 허용 오차는 길이가 —
20m 참고: 길이 허용 오차는 길이가 —
30m 참고: 길이 허용 오차는 길이가 —
50m 참고: 길이 허용 오차는 길이가 —
100m 참고: 길이 허용 오차는 길이가

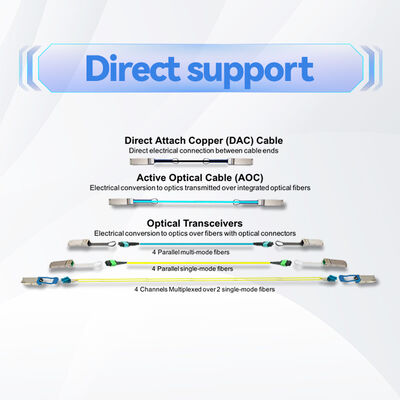

패시브 DAC 및 대체 케이블링 대비 장점<5m: +300mm>200G에서 확장된 도달 거리:

패시브 DAC는 일반적으로 200G에서 3-5m로 제한됩니다. AOC는 10m 이상에서 안정적인 성능을 제공합니다.
  • 우수한 케이블 관리:구리 DAC보다 얇고 가벼우며 유연합니다. 좁은 굽힘 반경(최소 30mm)을 지원합니다.
  • 개선된 공기 흐름:고밀도 스위치 섀시 및 케이블 관리 시스템의 장애물 감소
  • 최적화된 전력 효율성:200G에서 끝단당 5.0W는 액티브 광학 장치에 매우 경쟁력 있는 수치입니다.
  • 통합 신호 컨디셔닝:프로그래밍 가능한 EQ 및 사전 강조는 호스트 PCB 변형 및 커넥터 손실을 극복합니다.
  • EMI 내성:광섬유 매체는 전기 간섭을 제거하여 민감한 RF 환경에 이상적입니다.
  • 디지털 진단 모니터링(DDM):사전 예방적 유지보수를 위한 광 전력, 온도 및 전압의 실시간 모니터링
  • 서비스 및 지원 – 홍콩 스타서지신뢰할 수 있는 기술 중심의 네트워크 하드웨어 제공업체로서 홍콩 스타서지 그룹은 NVIDIA Mellanox 액티브 광 케이블에 대한 포괄적인 지원을 제공합니다. 당사의 서비스는 다음과 같습니다:
경쟁력 있는 리드 타임으로 글로벌 배송(재고 가용성은 요청 시)

사전 판매 기술 검증: 스위치/서버 모델과의 호환성 확인

  • 특수 프로젝트를 위한 맞춤 길이 문의(MOQ에 따라 다름)
  • 1년 제한 하드웨어 보증(제조업체 수리 또는 교체 보증)
  • RMA 지원 및 문제 해결 지원
  • 다국어 영업 엔지니어링 팀(영어, 중국어 및 기타)
  • 자주 묻는 질문
  • Q: MFS1S00-H010V와 이전 세대 100G AOC의 차이점은 무엇입니까?
A: MFS1S00-H010V는 4x50G PAM4 변조를 사용하여 200Gb/s를 지원하는 반면, 100G AOC는 4x25G NRZ를 사용합니다. InfiniBand HDR 및 200GbE 네트워크를 위해 설계되었으며, 차세대 HPC 및 AI 클러스터에 두 배의 대역폭을 제공합니다.
Q: 이 케이블은 100Gb/s(EDR) 포트와 하위 호환됩니까?
A: 예, 속도 선택 레지스터를 적절하게 설정하고(25.78125 GBd에서 NRZ 모드) 필요한 경우 리타이밍을 비활성화하면 됩니다. 그러나 최적의 사용은 200G HDR입니다. 혼합 속도 환경의 호스트 호환성을 확인하십시오.
Q: 10미터에서의 일반적인 전력 소비량은 얼마입니까?
A: 전력 소비량은 길이에 독립적입니다. 케이블 길이가 1m이든 100m이든 리타이밍이 활성화된 상태에서 각 끝단은 일반 5.0W를 소비합니다.
Q: 케이블이 디지털 진단 모니터링(DDM)을 지원합니까?
A: 예, DDM은 레인당 Rx/Tx 광 전력, 바이어스 전류, 공급 전압 및 케이스 온도를 실시간으로 모니터링하며 경고/알람 임계값을 제공합니다.
Q: 어떤 보증이 제공됩니까?
A: NVIDIA Mellanox는 제조 결함에 대한 부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증을 제공합니다.
Q: Mellanox가 아닌 스위치와 함께 이 케이블을 사용할 수 있습니까?
A: 200GbE 및 리타이밍 기능이 있는 AOC를 지원하는 타사 QSFP56 스위치와 작동할 수 있습니다. 그러나 호환성이 보장되지는 않습니다. 스위치 공급업체와 확인하고 대규모 배포 전에 테스트하는 것이 좋습니다.
주의 사항 및 취급
영구적인 내부 광학 장치 손상을 방지하기 위해 절대 최대 공급 전압(3.6V)을 초과하지 마십시오.
광섬유 손상을 방지하기 위해 동적 굽힘 반경 30mm보다 좁은 굽힘을 피하십시오.
  • 설치 시까지 커넥터에 먼지 캡을 씌워 두십시오. 오염은 신호 저하 및 BER 증가를 유발할 수 있습니다.
  • 지정된 신뢰성을 위해 케이스 온도 범위 0-70°C 내에서 작동하십시오.
  • QSFP56 커넥터를 취급할 때는 표준 ESD 예방 조치(접지된 손목 스트랩, ESD 매트)를 사용하십시오.
  • 커넥터로 케이블을 잡아당기거나 무리한 힘을 가하지 마십시오. 분리 시에는 풀 탭을 사용하십시오.
  • 이 케이블은 IEC 60825-1에 따라 Class 1 레이저 제품으로 분류됩니다. 레이저 개구부에 직접 노출되지 않도록 주의하십시오.
  • 홍콩 스타서지 그룹 유한 회사 소개
  • 2008년에 설립된 홍콩 스타서지 그룹 유한 회사는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 전 세계 고객에게 서비스를 제공하는 스타서지는 정부, 의료, 제조, 교육, 금융 및 기업을 포함한 산업을 지원합니다. 이 회사는 주요 브랜드의 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 액티브 광 케이블을 제공합니다. 고객 중심 접근 방식을 통해 스타서지는 안정적인 품질, 신속한 서비스, 다국어 지원 및 글로벌 배송 역량에 중점을 둡니다. NVIDIA Mellanox 네트워킹 솔루션의 신뢰할 수 있는 파트너로서 스타서지는 기술 전문성과 공급망 우수성을 결합하여 고객이 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하도록 지원합니다.
주요 사실
NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 액티브 광 케이블 – InfiniBand HDR 및 200GbE용 10m MMF AOC 0

200Gb/s (4x50G PAM4)10미터 길이전력: 5.0W 일반(끝단당 리타임)

VCSEL + MMF 기술
  • LSZH 재킷, RoHS
  • InfiniBand HDR / 200GbE 준비 완료
  • 핫 플러그 가능한 QSFP56
  • DDM 지원
  • 호환성 매트릭스
  • NVIDIA Quantum-2 InfiniBand 스위치
  • ConnectX-6 HDR / ConnectX-7 어댑터
  • SN3700, SN4600 200GbE 스위치
타사 200G QSFP56 스위치(제한적)
  • 어댑터 없이 QSFP28(100G) 포트와 호환되지 않음
  • 구매자 체크리스트
  • QSFP56 포트 유형 확인(QSFP28 아님)
  • 필요 거리: 10m 또는 기타?
  • 작동 환경 온도(0-70°C)
200G PAM4에서 AOC / 리타이밍 스위치 지원
  • 보증 및 RMA 조건
  • 리드 타임 및 대량 가격
  • 관련 제품
  • MFS1S00-H005V – 5m AOC
  • MFS1S00-H030V – 30m AOC
  • MCP1600-E 시리즈 DAC 케이블
NVIDIA Quantum-2 스위치 시스템
  • ConnectX-6 HDR 어댑터 카드
  • 관련 가이드
  • "200G InfiniBand HDR 케이블링 모범 사례"
  • "PAM4 대 NRZ: 알아야 할 사항"
  • "200G 배포를 위한 AOC 대 DAC"
"QSFP56 및 HDR 이해"0-HxxxV 제품 사양). 중요 배포 시 주문 전에 모든 매개변수를 확인하십시오.
