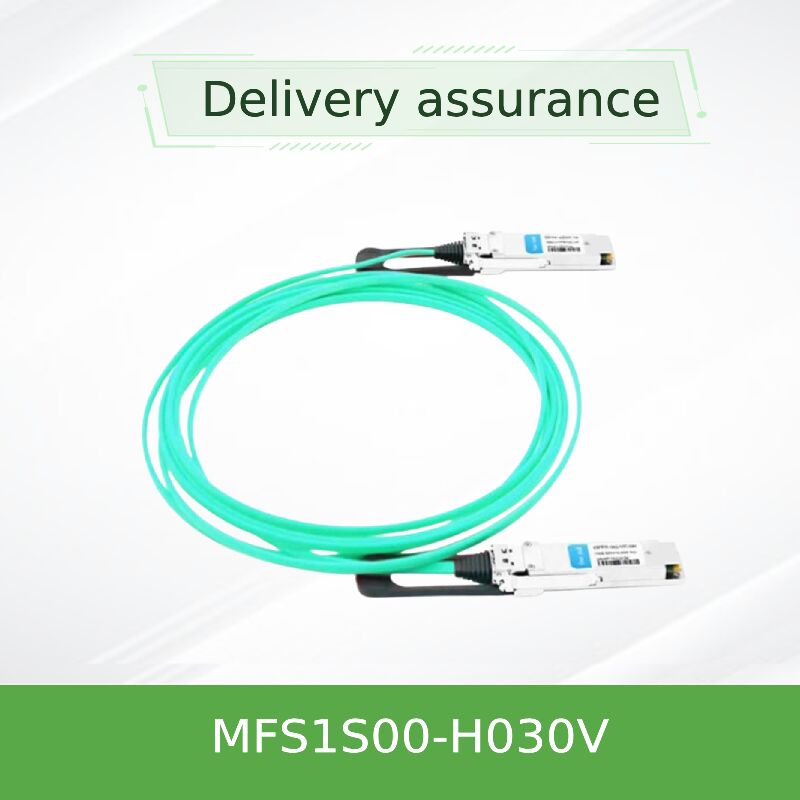

엔비디아 멜라녹스 MFS1S00-H030V 200Gb/s QSFP56 MMF 액티브 광케이블 LSZH 30미터
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H030V (980-9I440-00H030) |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 AOC 케이블 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 30 미터 AOC 케이블 |
| 모델: | MFS1S00-H030V (980-9I440-00H030) | 이름: | MFS1S00-H030V AOC 케이블 IB HDR 최대 200GB/S QSFP56 30M 200GBASE-AOC QSFP56 ~ QSFP56 |
| ketword: | Mellanox AOC 케이블 | ||
제품 설명
고밀도 200G 인피니밴드 HDR / 200GbE 활성 광케이블 PAM4 변조 5.0W 전력 (형) VCSEL 기술 LSZH 자켓 30m 확장 범위
의NVIDIA Mellanox MFS1S00-H030V고성능 200Gb/s QSFP56 다중 모드 섬유 (MMF) 액티브 광 케이블차세대 데이터센터와 고성능 컴퓨팅 클러스터에 30m의 신뢰할 수 있는 연결을 제공인피니밴드 HDR (고속 데이터 속도) 및 200 기가비트 이더넷 환경을 위해 설계된 이 AOC는 총 200Gb/s 대역폭을 달성하기 위해 각 레인 (4x50G) 당 50Gb/s PAM4 변형을 활용합니다.수동 DAC와 비교하면, 일반적으로 200G에서 3-5 미터로 제한됩니다. MFS1S00-H030V는 긴 거리에 뛰어난 신호 무결성, 더 긴 곡선 반지름, 체중 감소 및 향상된 공기 흐름을 가능하게합니다.5개만 섭취하는 동안.0W는 끝당 전형적입니다. VCSEL 배열과 통합된 리타임 회로로 구축되어 1E-15보다 더 나은 비트 오류율과 예측 가능한 낮은 대기 시간을 제공합니다.SFF-8665 (QSFP56) 및 SFF-8636 관리 인터페이스에 완전히 적합합니다., 케이블은 핫 플러그 가능하고 RoHS를 준수합니다.
4x 50Gb/s PAM4 변조
5.0W tip. 각 끝 (회동)
50Gb/s까지의 TX & RX용 속도
Rx 출력 진폭, 전 강조; Tx 입력 평형
크로스 래크 및 래크 사이의 연결에 이상적입니다.
RoHS, SFF-8665 QSFP56, SFF-8636 I2C 관리
표준 포트, 단일 3.3V 전원 공급
실시간 광전력, 온도, 전압 모니터링
MFS1S00-H030V는 VCSEL 기반의 활성 광학을 사용하여 각 끝에 4 개의 멀티 모드 광섬유 스트랜드를 사용하며 각 레인은 50Gb/s PAM4 (53.125 GBd) 로 작동하여 200Gb/s 총 대역폭을 달성합니다.케이블은 프로그래밍 가능한 입력 평등기와 출력 전 강조를 통합, 30 미터 거리에 연결 마진을 극대화하기 위해 다양한 호스트 시스템에 대한 정밀 조정을 가능하게합니다.높은 데이터 속도에서 jitter를 줄이는 동시에 낮은 속도 (e.g., 100Gb/s NRZ) 를 사용할 수 있습니다. LSZH (Low Smoke Zero Halogen) 자켓은 밀도가 높은 배치에서 화재 안전을 향상시킵니다.모든 활성 전자제품은 QSFP56 커넥터 하우스의 내부에 헤르메틱 밀폐이 케이블은 SFF-8636 레지스터를 통해 속도 선택을 지원하며 25.78125 GBd NRZ (EDR) 또는 26.56250 GBd PAM4 (HDR) 동작.
- 인피니밴드 HDR 직물을 사용하는 고성능 컴퓨팅 (HPC) 클러스터 (30m 크로스 랙 링크)
- 200GbE 데이터센터 잎 척추 아키텍처, 톱 오브 랙 스위치와 중간 라인 스위치를 연결
- InfiniBand를 통해 NVMe-oF를 가진 저장 네트워크로 여러 래크에서 높은 대역폭과 낮은 지연 시간을 요구합니다.
- 인접한 랙을 통해 NVIDIA 퀀텀-2 스위치를 활용한 AI/ML 훈련 클러스터
- 20m 이상, 최대 30m까지의 스위치-서버 연결
- 고밀도, 에너지 효율적인 케이블을 중간 거리에 걸쳐 필요로 하는 하이퍼스케일 데이터 센터 배포
MFS1S00-H030V는 SFF-8665에 부합하는 모든 표준 QSFP56 포트와 호환됩니다. 그것은 NVIDIA Mellanox InfiniBand HDR 및 200GbE 스위치 플랫폼에서 원생적으로 지원됩니다.그리고 많은 제3자 200GbE 스위치확인된 호환성 플랫폼은 다음을 포함합니다.
- NVIDIA 멜라녹스 퀀텀-2 (QSFP56) 인피니밴드 스위치
- NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 인피니밴드 어댑터
- NVIDIA Mellanox SN3700, SN4600 시리즈 200GbE 스위치
- 업계 표준 200G QSFP56 스위치 (상용성은 다양합니다. AOC 지원을 확인하시기 바랍니다.)
| 매개 변수 | 분 | 전형적 | 맥스 | 단위 |
|---|---|---|---|---|
| 공급 전압 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| 전력 분산 (각 끝, 모든 경로에서 재시간) | ∙ | 5.0 | 5.0 | W |
| 작동용 온도 | 0 | ∙ | 701 | °C |
| 저장 온도 | -40 | ∙ | 85 | °C |
| 가동 상대 습도 | 5 | ∙ | 85 | % |
| 신호 전송 속도 (PAM4) | -100ppm | 53.125 | +100ppm | GBd |
| 신호율 (NRZ, 속도 선택) | -100ppm | 25.78125 | +100ppm | GBd |
| 집계 데이터 비율 | ∙ | 200 | 212.5 | Gb/s |
| 비트 오류 비율 (BER) | < 1E-15 | ∙ | ||
| 길이 (이 모델) | 30미터 (MFS1S00-H030V) | m | ||
| 섬유 종류 | 멀티 모드 섬유 (MMF) 50/125μm | ∙ | ||
| 커넥터 타입 | QSFP56 (SFF-8665을 준수) | ∙ | ||
| 재킷 재료 | LSZH (Low Smoke Zero Halogen) | ∙ | ||
| 최소 굽기 반지름 (동적) | 30mm | mm | ||
| 공급 소음 허용률 (10Hz~10MHz) | 66 | mVpp | ||
1DDM를 통해 75°C까지의 내부 온도 판독이 허용됩니다. 절대 최대 등급: Vcc -0.3 ~ 3.6V; 데이터 입력 전압 -0.3 ~ 3.465V; 손상 문턱 3.4 dBm.
| 부문 번호 | 설명 | 길이 |
|---|---|---|
| MFS1S00-H001V | NVIDIA Mellanox 활성 광 케이블, IB HDR, 최대 200Gb/s, QSFP56, LSZH | 1m |
| MFS1S00-H002V | ∙ | 2m |
| MFS1S00-H003V | ∙ | 3m |
| MFS1S00-H005V | ∙ | 5m |
| MFS1S00-H010V | ∙ | 10m |
| MFS1S00-H015V | ∙ | 15m |
| MFS1S00-H020V | ∙ | 20m |
| MFS1S00-H030V | 선택된 모델 30m AOC | 30m |
| MFS1S00-H050V | ∙ | 50m |
| MFS1S00-H100V | ∙ | 100m |
참고: 길이 <5m: +300mm / -0mm; 5m ≤ 길이 < 50m: +500mm / -0mm; 50m ≤ 길이: +1000mm / -0mm.
- 200G에서 확장된 범위:수동 DAC는 일반적으로 200G에서 3-5m로 제한됩니다. AOC는 30m 이상에서 강력한 성능을 제공합니다.
- 우수한 케이블 관리:구리 DAC보다 얇고 가볍고 유연합니다. 좁은 굽기 반지름 (30mm min) 을 지원합니다.
- 공기 흐름 개선:고밀도 스위치 체시 및 케이블 관리 시스템에서 장애를 줄입니다.
- 최적화된 에너지 효율:5200G에서 끝당 0.0W는 30m 이상의 활성 광학에 매우 경쟁적입니다.
- 통합 신호 조건:프로그래밍 가능한 EQ와 사전 강조는 호스트 PCB 변동과 커넥터 손실을 극복합니다.
- EMI 면제:섬유 매체는 전기 간섭을 제거합니다. 민감한 RF 환경에 이상적입니다.
- 디지털 진단 모니터링 (DDM):광전력, 온도, 전압을 실시간으로 모니터링하여 능동적인 유지보수를 합니다.
신뢰할 수 있는 기술 기반의 네트워크 하드웨어 공급 업체로서 홍콩 스타서지 그룹은 NVIDIA Mellanox 활성 광 케이블에 대한 포괄적인 지원을 제공합니다. 우리의 서비스에는 다음이 포함됩니다.
- 경쟁력 있는 납품 시간으로 전 세계 배송 (요청 시 재고 가용성)
- 판매 전 기술 검증: 스위치/서버 모델과 호환성 검사
- 특별 프로젝트의 사용자 정의 길이 문의 (MOQ에 따라)
- 1년 제한된 하드웨어 보증 (수리 또는 교체에 대한 제조업체의 보장)
- RMA 지원 및 문제 해결 지원
- 다국어판매 엔지니어링 팀 (영어, 중국어, 기타)
- 내부 광학에 영구적인 손상을 방지하기 위해 절대 최대 공급 전압 (3.6V) 을 초과하지 마십시오.
- 섬유 손상을 방지하기 위해 30mm 역학적 곡선 반지름보다 단단한 곡선을 피하십시오.
- 설치 전까지는 커넥터에 먼지 뚜?? 을 보관하십시오. 오염은 신호 저하와 BER 증가를 유발할 수 있습니다.
- 특정 신뢰성을 위해 케이스 온도 범위 0-70°C 내에서 작동합니다.
- QSFP56 커넥터를 조작할 때 표준 ESD 예방 조치를 취하십시오.
- 연결 장치에 케이블을 당겨거나 긴장하지 마십시오; 당겨 탭을 사용하여 분리하십시오.
- 이 케이블은 IEC 60825-1에 따라 레이저 제품 1급으로 분류됩니다. 레이저 오프레리에 직접 노출되는 것을 피하십시오.
2008년에 설립되었습니다.홍콩 스타서지 그룹 컴퍼니기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 전 세계 고객에게 서비스를 제공하며 Starsurge는 정부, 의료,제조업이 회사는 주요 브랜드의 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 활성 광 케이블을 공급합니다.고객 우선 접근, 스타서지는 신뢰할 수 있는 품질, 반응형 서비스, 다국어 지원 및 글로벌 배달 능력에 초점을 맞추고 있습니다.스타서지는 기술 전문성을 공급망의 우수성과 결합하여확장 가능하고 신뢰할 수 있는 네트워크 인프라
- ▪ 200Gb/s (4x50G PAM4)
- ▪ 30 미터 길이
- ▪ 전력: 5.0W 타입 (각 끝 에 재시간)
- ▪ VCSEL + MMF 기술
- ▪ LSZH 자켓, RoHS
- ▪ InfiniBand HDR / 200GbE 준비
- ▪ 핫 플러그 가능 QSFP56
- ▪ DDM 지원
- ▪ NVIDIA 퀀텀-2 인피니밴드 스위치
- ▪ ConnectX-6 HDR / ConnectX-7 어댑터
- ▪ SN3700, SN4600 200GbE 스위치
- ▪ 제3자 200G QSFP56 스위치 (한정)
- ▪ 어댑터 없이 QSFP28 (100G) 포트와 호환 되지 않는다
- ▪ QSFP56 포트 유형 (QSFP28가 아닌) 을 확인
- ▪ 필요 한 거리: 30m 또는 그 외?
- ▪ 작업 환경 온도 (0-70°C)
- ▪ 200G PAM4에서 AOC / retiming을 스위치 지원
- ▪ 보증 및 RMA 조건
- ▪ 선행 시간 과 수량 가격 결정
