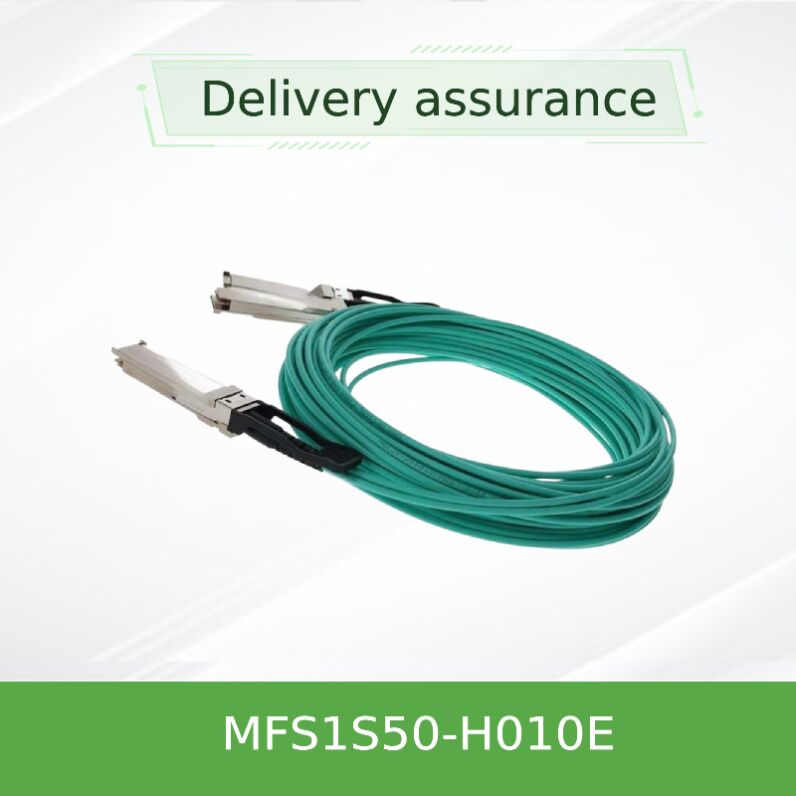

NVIDIA MFS1S50-H010E 200G ~ 2x100G QSFP56 AOC 저연속 스플리터 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S50-H010E |
| 문서: | MFS1S50-H0xxV.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 데이터 속도: | 최대 200GB/s | 커넥터 유형: | QSFP56 |
| 지름: | 3 +/- 0.2mm | 최소 굽힘 radiu: | 30mm |
| 거의 엔드 출력 눈 높이: | 70mvpp | 근거리 ESMW: | 0.265UI |
제품 설명
NVIDIA® MFS1S50-H010E는 최신 데이터 센터에서 200Gb/s를 2x100Gb/s 연결로 전환할 수 있게 해주는 고성능 액티브 광 분배 케이블(AOC)입니다. 비용에 민감하지만 까다로운 환경을 위해 설계된 이 QSFP56 VCSEL 기반 AOC는 200Gb/s 스위치 포트와 두 개의 별도 100Gb/s 서버 또는 컴퓨팅 노드 간의 원활한 인터페이스를 제공합니다. SFF-8665 및 SFF-8679 표준을 준수하는 MFS1S50 시리즈는 강력한 신호 무결성, 낮은 지연 시간 및 우수한 전력 효율성을 제공합니다. 10미터 길이(H010E)는 Top-of-Rack(ToR)에서 서버 연결에 이상적이며, 높은 대역폭을 유지하면서 케이블링을 단순화합니다.
각 분배 케이블은 실시간 제품 모니터링 및 상태 보고를 위해 양쪽 QSFP56 엔드에 EEPROM을 통합하여 NVIDIA InfiniBand 및 이더넷 스위치와 완벽하게 호환됩니다. 엄격한 생산 테스트와 NVIDIA의 고유한 품질 설계를 통해 이 AOC는 엔터프라이즈, HPC 및 AI 클러스터 배포에서 플러그 앤 플레이 안정성과 확장된 수명을 보장합니다.
200Gb/s 스위치 포트가 두 개의 100Gb/s 엔드포인트를 지원하도록 하여 포트 밀도를 개선하고 인프라 비용을 절감합니다.
VCSEL 기반 멀티모드 광섬유 아키텍처는 지연 시간에 민감한 HPC 및 AI 워크로드에 대해 초저지연 시간을 보장합니다.
실시간 모니터링: Tx/Rx 광 출력, 바이어스 전류, 공급 전압, 케이스 온도, 경고/알람 임계값.
작동 케이스 온도 0°C ~ 70°C, 보관 온도 -40°C ~ 85°C로 까다로운 데이터 센터 환경에 적합합니다.
Tx 입력 등화, Rx 출력 진폭, 사전 강조; 100GbE 작동을 위한 Tx/Rx CDR 제어.
표준 2선 관리 인터페이스, ModSelL, IntL, ResetL, LPMode로 호스트 제어 가능.
MFS1S50-H010E는 4개의 멀티모드 광섬유 쌍에 걸쳐 수직 공동 표면 방출 레이저(VCSEL) 배열과 고감도 PIN 광다이오드를 사용합니다. 200Gb/s QSFP56 측에서는 4개의 모든 레인이 50Gb/s PAM4(53.125GBd)로 작동하여 200Gb/s의 총 대역폭을 달성합니다. 분기 엔드는 각각 100Gb/s(레인당 50Gb/s PAM4)의 두 레인을 처리합니다. 이 액티브 광 설계는 구리 신호 저하를 제거하고 비트 오류율을 1e-12 미만으로 유지하면서 최대 50미터까지 도달 거리를 확장합니다.
이 케이블은 모듈 선택, 저전력 모드 및 인터럽트 라인을 포함한 SFF-8636 준수 제어 신호를 특징으로 합니다. 온칩 디지털 진단 모니터링(DDM)은 링크 상태에 대한 실시간 통찰력을 제공하여 네트워크 관리 및 문제 해결을 단순화합니다. 또한 트랜시버는 필요한 경우 하위 호환성을 위해 유연한 회선 속도(10.3125G NRZ, 25.78125G NRZ 및 26.5625G PAM4)를 지원합니다.
- 200GbE 또는 InfiniBand HDR 패브릭에서 Top-of-Rack(ToR) 스위치와 듀얼 서버 연결.
- 낮은 지연 시간과 고밀도 케이블링이 필요한 고성능 컴퓨팅(HPC) 클러스터.
- 200G 업링크를 GPU 서버(예: NVIDIA Quantum 또는 Spectrum 스위치)에 연결하는 AI/ML 학습 인프라.
- 포트 효율성과 간소화된 케이블 관리가 중요한 데이터 센터 스파인-리프 아키텍처.
- 트랜시버 수를 줄이면서 랙 유닛당 대역폭을 늘리는 엔터프라이즈 코어 집계.
NVIDIA Quantum InfiniBand 스위치(예: QM8700, QM9700 시리즈) 및 NVIDIA Spectrum 이더넷 스위치용으로 설계되었습니다. MFS1S50-H010E는 200GbE 또는 InfiniBand HDR/NDR 호환 링크 트레이닝을 지원하는 모든 표준 QSFP56 포트와도 상호 운용됩니다. AOC의 EEPROM은 고유한 제품 식별을 제공하여 NVIDIA 네트워킹 플랫폼에서 완벽하게 관리됩니다. 비-NVIDIA 호스트의 경우, 이 케이블은 QSFP56 MSA(SFF-8665)를 준수하며 전기 인터페이스는 SFF-8679를 따릅니다. 항상 호스트 포트 구성에서 분기 지원을 확인하십시오.
| 플랫폼 / 제품군 | 지원 속도 | 포트 유형 |
|---|---|---|
| NVIDIA Quantum HDR InfiniBand 스위치 (QM8700, QM8790) | 200G HDR | QSFP56 |
| NVIDIA Spectrum-2/3 이더넷 스위치 (SN3700, SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100Gb/s (테일당) | QSFP56 |
| 분기 지원이 있는 타사 200GbE 스위치 | 200G → 2x100G | 호환 QSFP56 |
| 매개변수 | 세부 정보 |
|---|---|
| 제품 모델 | NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 |
| 폼 팩터 | QSFP56 - 2x QSFP56 액티브 광 분배 케이블 |
| 데이터 속도 | 200Gb/s (메인 엔드) / 100Gb/s (분기당) |
| 레인당 신호 속도 | 53.125 GBd PAM4 (명목상) |
| 케이블 길이 | 10미터 (허용 오차: +300mm / -0, 길이 <50m)광섬유 유형 |
| 멀티모드 광섬유 (MMF) 50/125µm, 아쿠아 재킷 | 최소 굽힘 반경 |
| 30 mm | 공급 전압 (Vcc) |
| 3.135V – 3.465V (일반 3.3V) | 소비 전력 (200G 엔드) |
| 일반 4.5W, 최대 5.0W | 소비 전력 (100G 엔드, 분기당) |
| 일반 3.0W, 최대 3.5W | 작동 케이스 온도 |
| 0°C ~ 70°C | 보관 온도 |
| -40°C ~ 85°C | 상대 습도 (비응축) |
| 5% ~ 85% | ESD 내성 |
| 일반적인 데이터 센터 ESD 취급 준수; 클래스 I 레이저 안전 | 진단 기능 |
| DDM (Tx/Rx 전력, 바이어스, 전압, 온도), LOS/LOL, Tx 오류, 프로그래밍 가능한 등화 | 규제 준수 |
| CE, FCC Class A, ICES, RCM, VCCI, CB, cTUVus, RoHS (NVIDIA 표준 준수) | 선택 가이드 및 주문 정보 |
| 설명 | 길이 | MFS1S50-H003V |
|---|---|---|
| NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 30미터 | MFS1S50-H005V |
| NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 30미터 | MFS1S50-H010E |
| NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 30미터 | MFS1S50-H015V |
| NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 30미터 | MFS1S50-H020V |
| NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 30미터 | MFS1S50-H030V |
| NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 30미터 | 맞춤 길이 또는 대량 주문의 경우 영업팀에 문의하십시오. "E" 접미사는 특정 지역 또는 공장 코드를 나타내며, 전기 및 광학 성능은 표준 H0xxV 시리즈와 동일합니다. |
Starsurge를 NVIDIA AOC 솔루션으로 선택해야 하는 이유
- 100% 정품 NVIDIA 케이블, 추적 가능하며 제조업체 품질 보증.기술 전문성:
- 당사 엔지니어는 사전 판매 호환성 검증 및 사후 판매 지원을 제공합니다.글로벌 물류:
- 올바른 정전기 방지 포장 및 ESD 보호 기능을 갖춘 빠른 전 세계 배송.경쟁력 있는 가격 및 대량 할인:
- 데이터 센터 구축 및 인프라 업데이트 프로젝트에 이상적입니다.확장된 보증 옵션:
- 기본 1년 보증, 요청 시 확장 보장 가능.서비스 및 지원
구매자 체크리스트
- 랙 레이아웃에서 필요한 케이블 길이 및 굽힘 반경 제약 조건을 확인하십시오.
- 100G 엔드의 양쪽 호스트 시스템에 적절한 공기 흐름과 전력 예산을 갖춘 QSFP56 케이지가 있는지 확인하십시오.
- 환경에 추가 규제 인증(예: 중국 RoHS)이 필요한지 확인하십시오.
- 고가용성 클러스터에서 동일한 링크 대칭을 위해 예비 장치를 주문하는 것을 고려하십시오.
- 자주 묻는 질문 (FAQ)
- 영구적인 손상을 방지하기 위해 절대 최대 공급 전압(3.6V) 또는 데이터 입력 전압을 초과하지 마십시오.
- 광 성능을 유지하고 광섬유 파손을 방지하기 위해 30mm 미만의 굽힘 반경을 피하십시오.
- 항상 QSFP 모듈을 케이지에 부드럽게 삽입하십시오. 강제 삽입은 커넥터 또는 케이지 래치를 손상시킬 수 있습니다.
- 케이스 온도 범위 0–70°C 내에서 작동하십시오. 고밀도 환경에서는 적절한 공기 흐름을 보장하십시오.
- 분배기 부트 또는 재킷에 눈에 띄는 손상이 있는 경우 신호 무결성 문제를 방지하기 위해 케이블을 교체하십시오.
