NVIDIA MMA4Z00-NS400 400G OSFP SR4 멀티모드 트랜시버 4채널 100G-PAM4
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MMA4Z00-NS400 |
| 문서: | MMA4Z00-NS400.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 기존 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 인피니본 및 이더넷 | 최대 속도: | 800GB/s |
| 길이: | 50M | 온도 범위: | 0°C ~ +70°C |
| 이름: | Emllanox 광학 트랜시버 MMA4Z00-NS400 400GB/S 단일 포트 OSFP 400GB/S 멀티 모드 SR4 50M 트랜시버 | 핵심 단어: | Mellanox 광학 송수신기 |
| 강조하다: | NVIDIA 400G OSFP SR4 트랜시버,멀티모드 광 트랜시버 4채널,100G-PAM4 OSFP 트랜시버 |
||
제품 설명

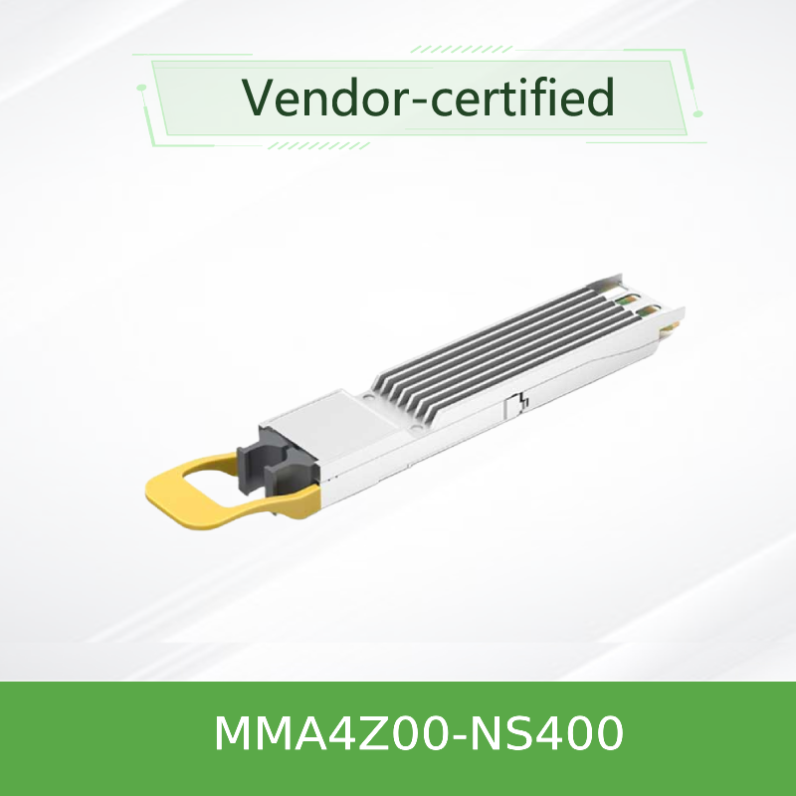

NVIDIA MMA4Z00-NS400 400G OSFP SR4 멀티모드 트랜시버
인피니밴드 NDR 및 400GbE를 위한 4채널 100G-PAM4 광 모듈
제품 개요
NVIDIA MMA4Z00-NS400는 고성능 데이터 센터를 위해 설계된 400Gb/s 단일 포트 OSFP SR4 멀티모드 트랜시버입니다. 100G-PAM4 모듈링, 850nm VCSEL 기술,그리고 MPO‐12/APC 광접속기400G 및 자동 200G 모드 (스플리터 케이블과 함께 사용할 때) 를 지원하며, ConnectX‐7 어댑터와 퀀텀‐2/스펙트럼‐4 스위치에 대한 유연하고 에너지 효율적인 연결을 제공합니다.
주요 특징
- 데이터 속도: 400Gb/s (4* 100G-PAM4) 또는 200Gb/s (2* 100G-PAM4)
- 프로토콜 지원: InfiniBand NDR, 400GbE
- 광적 인터페이스: MPO‐12/APC (일체 4채널 커넥터)
- 파장: 850nm VCSEL
- 범위: 50m OM4 / 30m OM3
- 전력 소비: 최대 8.5W (400G) / 최대 5.5W (200G)
- 핫 플러그: OSFP 형태 인자, OSFP MSA를 준수
- 관리: CMIS 4.0 호환, I2C 인터페이스
- 디지털 진단: 온도, 전압, 편향, Tx/Rx 전력 DDM
- 준수: RoHS, 레이저 안전 1M 클래스
기술 및 디자인
MMA4Z00-NS400는 850nm VCSEL 배열과 고속 멀티모드 광섬유 결합으로 NVIDIA의 첨단 광학 기술을 활용합니다. 4 채널 디자인은 한 경로당 100G-PAM4 변형을 사용합니다.단일 MPO‐12/APC 커넥터에서 400G 종합 대역폭을 제공하는트랜시버는 적응 Tx 입력 평형, 프로그래밍 가능한 Rx 출력 진폭 및 최적의 신호 무결성을 위해 전 / 후 커서 조절을 지원합니다.디지털 진단 모니터링 (DDM) 은 온도에 대한 실시간 가시성을 제공합니다., 공급 전압, 레이저 편향 전류 및 광적 전력 수준. 모듈에는 또한 시스템 진단을위한 PRBS 발생기 / 검사기 및 루프백 모드가 포함되어 있습니다.
전형적 인 배치
- 400G 모드 (직선 케이블): MFP7E10 직선 크로스오버 섬유 케이블을 사용하여 400Gb/s로 ConnectX‐7 OSFP 어댑터에 양자-2 또는 스펙트럼-4 스위치를 연결합니다.

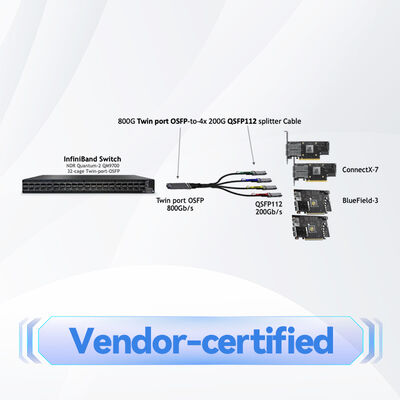

- 200G 모드 (스플리터 케이블): MFP7E20 1:2 스플리터 케이블을 사용하여 단일 400G OSFP 트랜시버를 200G ConnectX‐7 어댑터 두 개로 연결하여 자동으로 전력 소비를 줄이십시오.
- 스위치-투-스위치: 직선 케이블을 가진 쌍 포트 OSFP 트랜시버는 800G 스위치-투-스위치 링크를 지원합니다
- 고성능 컴퓨팅: 인공지능/ML 훈련 및 HPC 클러스터용 인피니밴드 NDR 직물
- 엔터프라이즈 클라우드: 대규모 데이터 센터에서 400GbE 집계 링크

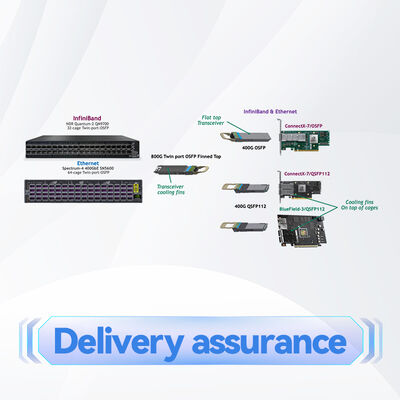

호환성
스위치: NVIDIA 퀀텀‐2 (인피니밴드 NDR), 스펙트럼‐4 (이더넷 400G).
어댑터 / DPU: ConnectX‐7 OSFP (이 OSFP 트랜시버를 위해). 블루필드‐3 DPU는 QSFP112 변종을 수용합니다. 이 OSFP 모듈은 블루필드‐3와 호환되지 않습니다.
권장 섬유 케이블: MPO-12 / APC 커넥터와 함께 NVIDIA MFP7E10 (직선) 및 MFP7E20 (1: 2 스플리터) 크로스오버 B형 케이블.
프로토콜: 인피니밴드 NDR 및 400GbE (호스트에 따라 자동 감지)
단일 포트 OSFP 트랜시버는 스위치에 사용되지 않습니다. 듀얼 포트 트랜시버의 두 섬유는 같은 유형이어야합니다. 직선 또는 스플리터, 혼합 될 수 없습니다.
기술 사양
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | 400G OSFP SR4 멀티모드 트랜시버 |
| 형태 요인 | OSFP (MSA 준수), 평면 |
| 데이터 비율 | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| 광 연결 장치 | 단일 MPO-12/APC (8개의 활성 섬유: 4 TX + 4 RX) |
| 파장 | 850nm VCSEL |
| 범위 (OM4) | 최대 50m (2개의 패치 패널) |
| 범위 (OM3) | 최대 30m (2개의 패치 패널) |
| 공급 전압 | 3.3V (3.135V ∙ 3.465V) |
| 최대 전력 (400G, 4ch) | 8.5W 최대 (8W 전형) |
| 최대 전력 (200G, 2‐ch) | 5.5W 최대 (5W 전형) |
| 저전력 모드 | 최대 2W |
| 작동용 온도 | 0 °C ~ 70 °C (DDM 최대 75 °C) |
| 저장 온도 | -40 °C ~ 85 °C |
| 상대 습도 (운동) | 5% ∼ 95% (집화되지 않는) |
| 관리 인터페이스 | I2C (CMIS 4.0을 준수) |
| 디지털 진단 | 열, Vcc, 편향, 차선당 Tx/Rx 전력 |
| 레이저 안전 | 클래스 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| 탭을 당기세요 | 타인 (다중 모드) |
| 커넥터 셸 | 녹색 (MPO‐12/APC) |
| 모델 번호 | MMA4Z00-NS400 |
200G 모드 (2 채널) 는 1: 2 스플리터 케이블 (MFP7E20 시리즈) 을 사용할 때 자동으로 활성화됩니다. 전력 소비는 비례적으로 감소합니다.
제품 선택 가이드
| 주문부품 번호 | 설명 | 형태 요인 | 도달 |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, 멀티모드, MPO‐12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (트윈 포트) | 800G 듀인 포트 OSFP 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (QSFP112 변종) | QSFP112 | 50m OM4 |
블루필드‐3 DPU 호환성을 위해 QSFP112 변종 (MMA1Z00‐NS400) 을 사용한다. 이 OSFP 모듈은 커넥트X‐7 OSFP 어댑터에만 사용된다.
주요 이점
- 유연 속도 모드: 케이블 종류에 따라 자동 200G/400G 동작 (직선 또는 스플리터)
- 전력 효율: 200G 모드에서 최대 5.5W
- 컴팩트 OSFP 설계: 평면 상층 껍질은 ConnectX‐7 케이지 히트 싱크와 통합된다
- 프로토콜 무식: 자동 탐지 InfiniBand NDR 또는 400GbE, 재고를 단순화
- 우수한 신호 무결성: APC 롤링은 PAM4 신뢰성을 위해 반사 반사를 최소화합니다.
- 종합 진단: 경고/경보 기준으로 실시간 DDM
자주 묻는 질문
Q: 400G와 200G 모드의 차이점은 무엇일까요?
A: 400G 모드에서, 모든 4개의 레인은 직선 MFP7E10 케이블로 활성화됩니다. 200G 모드에서는 트랜시버가 자동으로 1: 2 스플리터 MFP7E20 케이블을 감지하고 2개의 레인만 활성화합니다.전력 소모를 줄이는 것.
Q: 이 모듈은 블루필드-3 DPU와 호환되는가?
A: 아니요. 블루 필드 -3 DPU는 QSFP112 장치만 허용합니다. 블루 필드 -3을 위해 MMA1Z00-NS400 QSFP112 변종을 사용하십시오.
질문: 듀얼 포트 트랜시버에서 직선 케이블과 스플리터 케이블을 혼합할 수 있나요?
A: 아닙니다. 듀얼 포트 OSFP 트랜시버의 두 섬유는 같은 타입이어야 합니다.
Q: 어떤 종류의 섬유 케이블이 필요합니까?
A: MPO‐12/APC 커넥터와 함께 NVIDIA가 공급하는 B형 크로스오버 케이블을 사용하십시오. 400G 직선용 MFP7E10 또는 200G 스플리터용 MFP7E20.
질문: 이 송신기의 최대 범위는 무엇일까요?
A: OM4 멀티모드 섬유 위에 50m (두 개의 패치 패널 연결과 함께) 또는 OM3 위에 30m
Q: 이 모듈은 이더넷 스위치에 사용할 수 있나요?
A: MMA4Z00-NS400와 같은 단일 포트 OSFP 트랜시버는 스위치에 사용하도록 설계되지 않습니다. 그들은 ConnectX‐7/OSFP 어댑터에 설계되었습니다.듀인 포트 OSFP 트랜시버는 퀀텀-2 및 스펙트럼-4 스위치에 사용됩니다..
사용 주의 사항
레이저 안전 경고: 레이저 광선 에 노출 되면 눈 에 손상이 생길 수 있다. 이 제품 을 취급 할 때 보호용 얼굴 기구를 사용 하고 레이저 광선 을 눈 과 얼굴 에서 멀리 보관 한다.
- 섬유 케이블이 연결되지 않을 때마다 광학 커넥터에 먼지 캡을 유지
- 항상 입력하기 전에 트랜시버 용기 및 케이블 커넥터 둘 다 청소 80% 링크 문제는 더러운 광학 커넥터와 관련이 있습니다
- 설치 및 취급 도중 표준 ESD 예방 조치를 준수
- 광 연결 장치에 액체를 적용하지 마십시오. 승인 된 청소 도구와 방법을 사용하십시오.
- NVIDIA가 공급하거나 자격을 갖춘 섬유 케이블만 사용하세요 (MFP7E10/MFP7E20 시리즈)
- 열 및 연결 문제를 방지하기 위해 모듈이 완전히 삽입되고 잠금되어 있는지 확인하십시오.
호환성 행렬
| 장치 유형 | 지원되는 플랫폼 |
|---|---|
| InfiniBand 스위치 | NVIDIA 퀀텀‐2 (두 포트 OSFP 트랜시버) |
| 이더넷 스위치 | NVIDIA 스펙트럼‐4 (두 포트 OSFP 트랜시버) |
| 어댑터 | ConnectX‐7 / OSFP (이 모듈) |
| DPU | 블루필드-3와 호환되지 않습니다 (QSFP112 변종을 사용) |
| 권장 케이블 | MFP7E10 (직선), MFP7E20 (스플리터) |
구매자 체크리스트
- 어댑터가 OSFP (ConnectX‐7/OSFP) 를 지원하는지 확인
- 필요한 속도를 확인합니다: 400G (직선 케이블) 또는 200G (스플리터 케이블)
- 적당한 섬유 케이블을 선택: MFP7E10 (직선) 또는 MFP7E20 (분열)
- 양섬유 플랜트가 MPO‐12/APC 커넥터와 함께 OM3 또는 OM4 멀티모드
- 스위치 측이 호환되는 듀얼 포트 OSFP 트랜시버를 사용하는지 확인
- OSFP 모듈의 전력 예산 및 냉각을 확인
관련 제품
- MMA4Z00-NS 쌍 포트 OSFP 800G 2*400G SR4 트랜시버 (스위치 측면)
- MMA1Z00-NS400 400G QSFP112 SR4 (블루필드-3 호환)
- MFP7E10-Nxxx 4채널 직선 크로스오버 섬유 케이블
- MFP7E20-Nxxx ∙ 1: 2 스플리터 크로스오버 섬유 케이블
- ConnectX‐7 / OSFP 어댑터 카드
