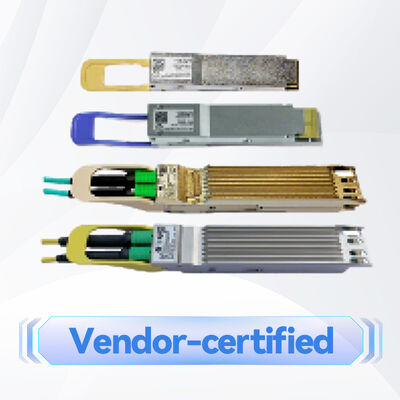

Quantum-2 및 Spectrum-4 스위치용 800G OSFP SR8 트랜시버 MMA4Z00-NS 50m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | 멜라녹스 광 전송부 MMA4Z00-NS |
| 문서: | MMA4Z00-NS.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 기존 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 인피니본 및 이더넷 | 최대 속도: | 800GB/s |
| 길이: | 50M | 온도 범위: | 0°C ~ +70°C |
| 강조하다: | 800g Osfp Sr8 트랜시버,Nvidia Quantum-2 트랜시버,50m 도달 거리 OSFP 트랜시버 |
||
제품 설명
NVIDIA MMA4Z00-NS 800G OSFP 트윈 포트 SR8 멀티 모드 트랜시버
양자-2 및 스펙트럼-4 스위치를 위한 2×400Gb/s 8채널 100G-PAM4 광학 모듈
제품 개요
의NVIDIA MMA4Z00-NS800Gb/s 트윈포트 OSFP SR8 멀티모드 병행 송신기로서, 하나의 OSFP 형식 인자로 두 개의 독립적인 400Gb/s 송신기 엔진을 통합한다.그것은 두 개의 4 채널 MPO‐12/APC 광 연결 장치를 사용합니다이 혁신적인 디자인은 32 케이지 퀀텀-2 스위치에서 400Gb/s의 64개의 포트를 가능하게 하며 전례 없는 스위칭 밀도를 제공합니다.트랜시버 펌웨어는 호스트 스위치를 기반으로 하는 InfiniBand NDR 및 400GbE 프로토콜을 자동으로 지원합니다.핀드 톱 (공기로 냉각 된 스위치) 및 플래트 톱 (DGX H100 / 액체 냉각 된) 변형으로 제공됩니다.
주요 특징
- 데이터 속도:800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 레인
- 프로토콜 지원:InfiniBand NDR, 400GbE (자동 감지)
- 광적 인터페이스:2개의 MPO‐12/APC 커넥터 (각 4ch)
- 파장:850nm VCSEL
- 범위:50m OM4 / 30m OM3
- 전력 소비:최대 17W (15W 전형) / 2W 저전력 수면
- 핫 플러그:OSFP 형태 인자, OSFP MSA를 준수
- 관리자:CMIS 4.0 호환, I2C 인터페이스
- 디지털 진단:온도, 전압, 편향, Tx/Rx 전력 DDM
- 준수:RoHS, 레이저 안전 1M 클래스
기술 및 디자인
MMA4Z00-NS는 하나의 OSFP 셸 내에서 두 개의 독립적인 400G 트랜시버 엔진을 가능하게 하는 NVIDIA의 핵심 혁신이다.이것은 OSFP 형식의 두 MPO‐12/APC 광 연결 장치를 수용하는 특허 된 수직 연결 장치로 달성됩니다.각 엔진은 850nm VCSEL 기술을 사용하여 100G-PAM4 변조의 4 개의 경로를 지원합니다. 핀드 톱 변형은 공기 냉각 스위치에 대한 향상된 냉각을 제공합니다.평면형 버전은 DGX H100 Cedar‐7 시스템 및 액체 냉각 환경에 설계되었습니다.트랜시버는 적응 Tx 평형, 프로그래밍 가능한 Rx 출력 진폭 및 PRBS 생성자 / 검사자 및 루프백 모드로 포괄적인 디지털 진단 기능을 지원합니다.
전형적 인 배치
- 스위치-스위치 (800G):두 개의 퀀텀-2 또는 스펙트럼-4 스위치를 800Gb/s로 연결하여 두 개의 직선 MFP7E10 섬유 케이블을 사용한다.
- 400G 어댑터로 전환:직선 케이블을 사용하여 각각 400G에서 두 개의 ConnectX‐7/OSFP 또는 BlueField‐3/QSPP112 어댑터에 연결합니다.

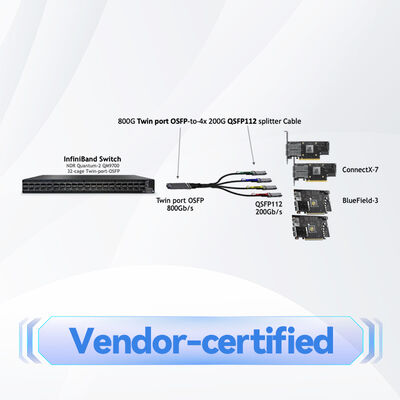

- 4개의 200G 어댑터로 스위치:MFP7E20 1: 2 스플리터 케이블을 사용하여 4 개의 200G 어댑터에 연결하고 400G 트랜시버에서 자동 전력 감축을 사용합니다.
- DGX H100 통합:평면형 버전은 Cedar‐7 GPU 시스템을 퀀텀‐2 또는 스펙트럼‐4 스위치에 연결한다.
- 스위치-스위치 (2 × 400G):이중 400G 연결을 위해 두 개의 섬유를 다른 스위치로 연결합니다.
호환성
스위치:NVIDIA 퀀텀‐2 (InfiniBand NDR), 스펙트럼‐4 (이더넷 400G) - 둘 다 공기 냉각 동작을 위해 핀트 톱 OSFP 셸을 필요로 한다.
어댑터 / DPU:커넥트X‐7/OSFP, 커넥트X‐7/QSFP112, 블루필드‐3/QSFP112. 단일 포트 OSFP 트랜시버 (MMA4Z00‐NS400) 는 스위치에 사용되지 않습니다.
추천된 섬유 케이블:MFP7E10 (4-ch에서 4-ch까지 직선) 및 MFP7E20 (1:2 스플리터, 4-ch에서 2×2-ch까지) - 모두 MPO-12/APC와 B형 크로스오버입니다.
중요한 규칙:듀얼 포트 트랜시버의 두 섬유는 같은 타입 (직선 또는 두 개의 스플리터) 이어야 한다. 혼합할 수 없다.
프로토콜:스위치 프로토콜을 기반으로 InfiniBand NDR 또는 400GbE를 자동으로 감지합니다.
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | 800G 듀인 포트 OSFP SR8 멀티 모드 트랜시버 |
| 형태 요인 | OSFP (피너드 톱 또는 플래트 톱 버전) |
| 데이터 비율 | 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 |
| 광학 연결 장치 | 2개의 MPO‐12/APC (각 4채널) |
| 항구별 활성 섬유 | 8 (4 TX + 4 RX) MPO 커넥터 |
| 파장 | 850nm VCSEL |
| 범위 (OM4) | 최대 50m (2개의 패치 패널) |
| 범위 (OM3) | 최대 30m (2개의 패치 패널) |
| 공급 전압 | 3.3V (3.135V - 3.465V) |
| 최대 전력 (활동) | 최대 17W (15W 전형) |
| 저전력 모드 | 최대 2W |
| 작동용 온도 | 0 °C ~ 70 °C |
| 저장 온도 | -40 °C ~ 85 °C |
| 관리 인터페이스 | I2C (CMIS 4.0을 준수) |
| 디지털 진단 | 열, Vcc, 편향, 차선당 Tx/Rx 전력 |
| 레이저 안전 | 클래스 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| 모델 번호 | MMA4Z00-NS |
핀드 톱 버전은 공기 냉각 퀀텀 2 / 스펙트럼 4 스위치입니다. 평면 톱 버전 (MMA4Z00-NS-FLT) 은 DGX H100 시더 7 및 액체 냉각 시스템입니다.
선택 가이드
| 주문부품 번호 | 설명 | 형태 요인 | 위쪽 |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, 멀티모드, MPO‐12/APC, 850nm, 50m | OSFP | 잎자루 |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, 멀티모드, MPO‐12/APC, 850nm, 50m | OSFP | 평면 |
| MMA4Z00-NS400 | 400G OSFP SR4, 단일 포트 (ConnectX‐7/OSFP 어댑터용) | OSFP | 평면 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (ConnectX‐7/QSFP112 및 BlueField‐3) | QSFP112 | -- |
MMA4Z00-NS (finned) 는 퀀텀‐2 및 스펙트럼‐4 공기 냉각 스위치에 필요합니다. 평면형 버전은 DGX H100 및 액체 냉각 시스템입니다.
장점
- 비교할 수 없는 밀도:64개의 포트 400Gb/s 32개 케이지 퀀텀-2 스위치 - 2배 밀도
- 유연한 배치:스위치-투-스위치 (800G), 스위치-투-애댑터 (2×400G) 및 스위치-투-4 어댑터 (4×200G) 를 스플리터 케이블로 지원합니다.
- 프로토콜 무지:인피니밴드 또는 이더넷을 자동으로 감지하여 재고와 물류를 단순화합니다.
- 에너지 효율:2W 저전력 휴식 모드와 트랜시버 쪽에서 자동 200G 전력 감축
- 다재다능한 케이블:독립적인 길이 선택으로 직선 또는 스플리터 케이블을 지원합니다 (두 케이블 모두 같은 유형이어야 합니다).
- 입증된 신뢰성:NVIDIA 엔드-투-엔드 시스템 검증은 최적의 성능을 보장합니다.
서비스 및 지원
허가된 NVIDIA 파트너로서 홍콩 스타서지 그룹은 다음과 같은 서비스를 제공합니다.
- 800G/400G 광학 상호 연결 설계에 대한 사전 판매 기술 상담
- 실시간 추적 및 통관 지원과 함께 글로벌 물류
- 표준 NVIDIA 하드웨어 보증 적용
- 퀀텀-2 및 스펙트럼-4 플랫폼에 대한 펌웨어/상용성 자문
- 이메일 또는 전화로 다국어 지원 (영어, 중국어, 칸톤어)
자주 묻는 질문
질문: 핀드 톱과 플래트 톱의 차이는 무엇입니까?
A: 핀드 톱 (MMA4Z00-NS) 은 공기 냉각 쿼텀-2 및 스펙트럼-4 스위치로 공기 흐름이 감소합니다. 플래트 톱 (MMA4Z00-NS-FLT) 은 DGX H100 Cedar-7 시스템 및 액체 냉각 환경입니다.
Q: 같은 트랜시버에서 직선 케이블과 스플리터 케이블을 함께 사용할 수 있나요?
A: 아닙니다. 듀얼 포트 OSFP 트랜시버의 두 섬유 포트 모두 동일한 케이블 유형을 사용해야합니다. 둘 다 직선 (MFP7E10) 또는 둘 다 스플리터 (MFP7E20).
질문: 이 송신기의 최대 범위는 무엇일까요?
A: OM4 멀티모드 섬유 위에 50m (두 개의 패치 패널 연결과 함께) 또는 OM3 위에 30m
Q: 이 모듈은 ConnectX-7 어댑터에 사용할 수 있습니까?
A: 아니요. 이것은 듀얼 포트 스위치 트랜시버입니다. ConnectX‐7 어댑터에 대해 단일 포트 OSFP (MMA4Z00‐NS400) 또는 QSFP112 (MMA1Z00‐NS400) 트랜시버를 사용하십시오.
사용 주의 사항
레이저 안전 경고:레이저 빛에 노출되면 눈에 손상이 발생할 수 있습니다. 이 제품을 취급하는 동안 보호용 얼굴 장비를 착용하고 레이저 빛을 눈과 얼굴에서 멀리하십시오.
- 광학 연결 장치 둘 다에 섬유 케이블이 연결되지 않을 때마다 먼지 캡을 보관하십시오.
- 항상 입기 전에 송신기 용기 및 케이블 커넥터 모두 청소하십시오. 링크 문제의 80%는 더러운 광학 커넥터와 관련이 있습니다.
- 설치 및 취급 중에 표준 ESD 예방 조치를 준수하십시오.
- 광 연결 장치에 액체를 적용하지 마십시오. 승인 된 청소 도구와 방법을 사용하십시오.
- NVIDIA가 공급하거나 자격을 갖춘 섬유 케이블 (MFP7E10/MFP7E20 시리즈) 만 사용하십시오.
- 두 케이블은 약 같은 길이를 가지고 있어야 지연시간 불일치 (4.5ns/m) 를 피할 수 있습니다.
- 열 및 연결 문제를 방지하기 위해 모듈이 완전히 삽입되고 잠금되어 있는지 확인하십시오.
홍콩 스타서지 그룹에 대해
홍콩 스타서지 그룹 컴퍼니기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급자입니다. 2008 년부터 우리는 스위치, NIC,무선 액세스 포인트, 컨트롤러, 케이블, 광학 모듈. 우리의 경험이 많은 판매 및 기술 팀은 정부, 의료, 제조, 교육, 금융 및 기업과 같은 다양한 산업을 지원합니다.우리는 맞춤형 솔루션을 제공합니다., 글로벌 물류 및 다국어 지원 - 모두 신뢰성, 성능 및 확장성에 대한 고객 우선의 약속에 기반합니다.
주요 사실
| 부문 번호: | MMA4Z00-NS |
| 형태 요소: | OSFP (피너 톱) |
| 데이터 속도: | 800G (2×400G) |
| 연결 장치: | 2× MPO‐12/APC |
| 범위: | 50m OM4 / 30m OM3 |
| 파장: | 850nm VCSEL |
| 전력: | 최대 17W / 2W 수면 |
| 적용: | 퀀텀-2, 스펙트럼-4 |
구매자 체크리스트
- 스위치가 OSFP 듀얼 포트 트랜시버 (Quantum‐2 또는 Spectrum‐4) 를 지원하는지 확인합니다.
- 올바른 상위 변수를 선택하십시오: 공기 냉각 스위치에 대한 핀드 상위, DGX / 액체 냉각에 대한 평면 상위.
- 케이블 타입을 선택하세요: 포트당 400G를 위한 직선 (MFP7E10) 또는 포트당 200G를 위한 스플리터 (MFP7E20)
- 두 케이블이 같은 타입인지 확인합니다. 두 케이블 모두 직선 또는 두 케이블 모두 스플리터입니다.
- 양섬유 플랜트가 MPO‐12/APC 커넥터와 함께 OM3 또는 OM4인지 확인합니다.
- 스위치 주변 온도 요구 사항을 확인합니다 (모든 팬과 최대 35°C, 팬 고장 경우 30°C).
- 확인 프로토콜: InfiniBand NDR 또는 400GbE (자동 감지)
